Hydro-Stopper mit Anschlussset für Wasch-/Spülmaschine
Um einen Geschirrspüler und/oder Waschmaschine weiterhin mit dem Leitungswasser versorgen zu können,
installieren Sie das zusätzliche Anschlussset für Waschmaschine oder Geschirrspüler mit dem beigefügten
Y-Verbinder an den Hydro-Stopper.
Für die installation gehen Sie wie folgt vor:

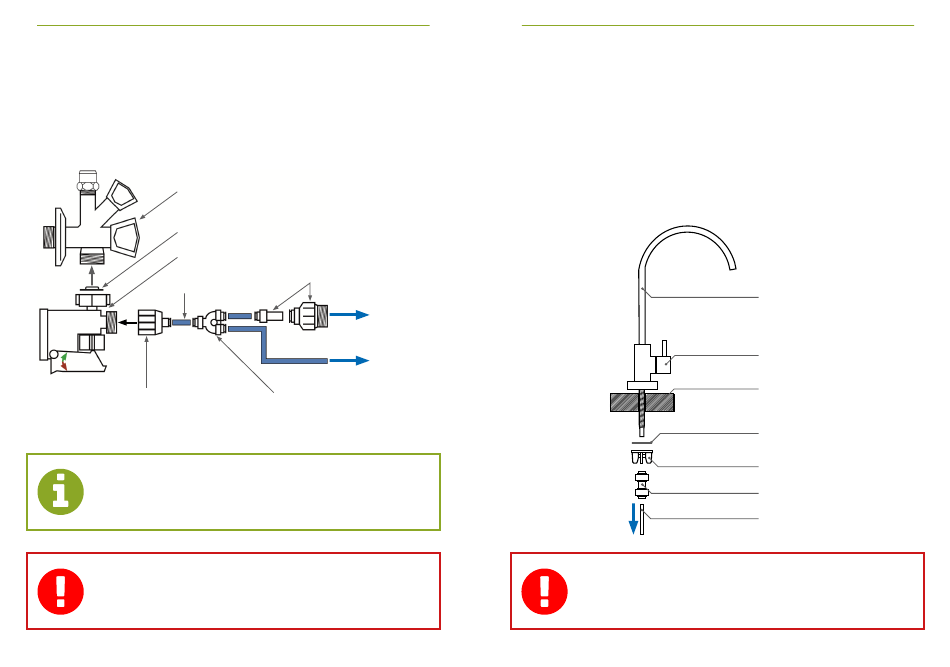

Setzen Sie eine AA LR 6 Alkaline Batterie in den Hydro-Stopper ein und schrauben Sie diesen mit dem Dich-
tungssieb an das Eckventil vom Kaltwasseranschluss. Nutzen Sie im Hydro-Stopper keine Akkus, sondern
nur eine AA LR 6 Alkaline Batterie, da sich diese nicht von allein entlädt und ohne Probleme ein Jahr lang
im Hydro-Stopper durchhält. Schrauben Sie dann den Anschlussadapter 3/4" auf 3/8" Rohr an den Hydro-
Stopper. Die Detektoren des Hydro-Stoppers platzieren Sie bitte am tiefsten Punkt in Ihrem Einbauschrank.
Eckventil
Dichtungssieb vom
Hydro-Stopper
Hydro-Stopper
Art.Nr.: 1000016
Kunststoff-Rohr 3/8"
Art.-Nr.: PE-12-EI-0500F-B
Anschlussadapter 3/4" auf 3/8" Rohr
Art.-Nr.: NC2249
Wechseln Sie die AA LR 6 Batterie nach jedem Filterwechsel oder einmal im Jahr.
Sowohl der Anschluss am Eckventil als auch an der Verdanium Home wird unter vollem Lei-
tungsdruck stehen und sollte besonders sorgfältig hergestellt werden. Prüfen Sie deswegen
bei geöffneter Wasserzufuhr beide Anschlussstellen auf Dichtheit.
8 Gebrauchsanleitung – Verdanium Home – Ver. 2.1.1 – 12.2020
Anschlussset 3/8" Rohr
AD auf 3/4" AD Gewinde
Art.-Nr.: 1000115
Separater
Anschluss
zur Wasch-/
Spülmaschine
zur Verdanium
Home
Y-Verbinder 3 x 3/8"
Art.-Nr.: PP2312W
Vor der Installation des Entnahmehahns bestimmen Sie dessen Montagestelle.
•
Der Entnahmehahn sollte sich an einer gut zu bedienenden Stelle befinden. Achten Sie bitte auf
die Drehbewegung der vorhandenen Armatur.
•
Messen Sie die Stärke der Tischplatte (max. 40 mm).
•
Berücksichtigen Sie die Montage und Anschlussmöglichkeit unter der Spüle.
Für die Öffnung in der Tischplatte oder der Spüle verwenden Sie die Bohrergrößen 3 mm, 7 mm und 12 mm.
Beginnen Sie mit dem kleinsten Bohrdurchmesser und niedriger Drehzahl, steigern Sie diese langsam.
Mit einer Rundfeile arbeiten Sie die Bohröffnung nach und entfernen die Gratrückstände. Bei Steinspülen
(Marmor, Granit etc.) beachten Sie bitte die einschlägigen Bohrvorschriften.
Bei der Installation des Entnahmehahnes nehmen Sie die Abbildung zur Hilfe und gehen wie folgt vor:
•
Stecken Sie die mitgelieferten Teile in der richtigen Reihenfolge auf das Gewinderohr.
•
Richten Sie den Entnahmehahn aus.
•
Befestigen Sie den Entnahmehahn, indem Sie die Überwurfmutter festziehen.
zur
Verdanium Home
Sowohl der Anschluss am Entnahmehahn als auch an der Verdanium Home werden unter
vollem Leitungsdruck stehen und sollen besonders sorgfältig hergestellt werden. Prüfen Sie
deswegen bei geöffnetem und geschlossenem Entnahmehahn beide Anschlussstellen auf
Dichtheit.
Gebrauchsanleitung – Verdanium Home – Ver. 2.1.1 – 12.2020

Entnahmehahn

Auslauf
Hahnsockel
Arbeitsplatte
Große Kunststoffscheibe
Überwurfmutter
Anschlussadapter 1/4"
Kunststoff-Rohr 1/4"
Art.-Nr.: PE-08-BI-0500F-N
