MONTAGE- UND GEBRAUCHSHINWEISE

Um Ihnen den bestmöglichen Sitzkomfort langanhaltend zu gewährleisten, ist es wich-
tig die folgenden Gebrauchshinweise zu beachten:

Klemmung des Sattels:

Eine Klemmung darf ausschließlich innerhalb des verstärkten Klemmbereichs erfolgen.
Der Klemmbereich ist durch Anschläge an der Oberseite des Sattelgestells angezeigt.
Nur innerhalb dieses 70 mm langen Klemmbereichs darf eine Klemmung erfolgen.
Beachten sie hierbei besonders die maximalen Anzugsmomente gemäß der Vorgabe
des Herstellers der Sattelstütze. Ziehen Sie nun die Klemmvorrichtung der Sattelstütze
mit der obersten Grenze der Angabe an, jedoch maximal 10 Nm.
Ziehen Sie die Schrauben nach der ersten Ausfahrt nochmals nach. Lösen Sie dazu
zuerst die Schrauben um 1/4 Umdrehung, um das Losbrechmoment zu überwinden
und ein exaktes Anzugsmoment zu gewährleisten. Ziehen Sie die Schrauben an-
schließend wieder bis zur maximalen Grenze der Angaben ihrer Sattelstütze, jedoch
bis maximal 10Nm, fest.
Der Sattel darf ausschließlich mit kompatiblen Sattelstützen verwendet werden. Sie
erkennen kompatible Stützen daran, dass das Sattelgestell und die Klemmvorrichtung
den selben Radius aufweisen und somit das Gestell spielfrei in die Klemmvorrichtung
passt (siehe Abbildung 1). Eine Auflistung kompatibler und inkompatibler Sattelstützen
finden Sie im Internet (http://www.tune.de/produkte/sattel) unter dem Menüpunkt
des jeweiligen Sattels. Kontaktieren Sie uns, sofern Sie sich mit der Kompatibilität
unsicher sein sollten.
Tipp:
Pflegehinweis: nach
jedem Gebrauch auf
Sturzschäden prüfen
Karbonpaste verwenden
ACHTUNG!
Fahren Sie vorausschauend und vermeiden Sie Kompressionsspitzen, d.h. bei
tiefen, kurzen Unebenheiten Ihres Fahrweges gehen Sie bewusst aus dem Sattel
und/oder entlasten Sie ihn!
Prüfen Sie nach der Montage, ob das zur Satteldecke weisende Ende der Klemmvor-
richtung der Sattelstütze (im allgemeinen sind dies die Schrauben der Sattelklemmung)
genug Abstand zur Satteldecke haben. Da die Satteldecke während der Fahrt stark
flext, sollte der Abstand zwischen Klemmvorrichtung und Satteldecke mindestens
10mm betragen. Ist dies nicht gegeben, so müssen die Schrauben gekürzt werden.
Falls Sie den Sattel in Kombination mit einer Tune Sattelstütze fahren wollen, so bieten
wir für unsere Sattelstützen Schrauben in verschiedenen Längen an.
Bedienungsanleitung
2

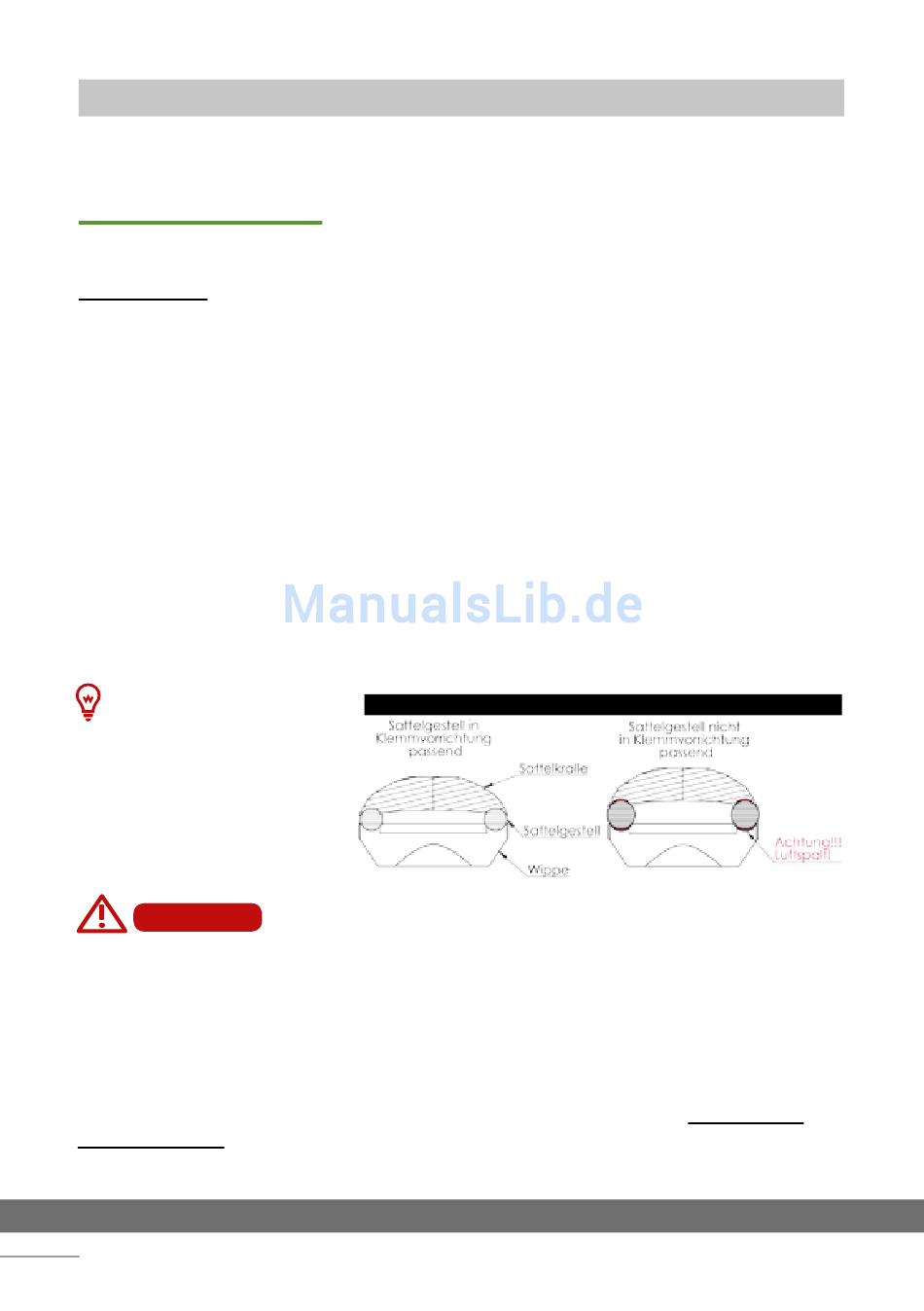

Abb.1: Passung Sattelgestell - Klemmvorrichtung
|
Tune Komm-Vor / Komm-Vor Plus Sattel
|
Stand Mai. 2015
