Markise sichern
1 Konsole
2 Tragrohr
Scheibe DIN 12 10,5
3

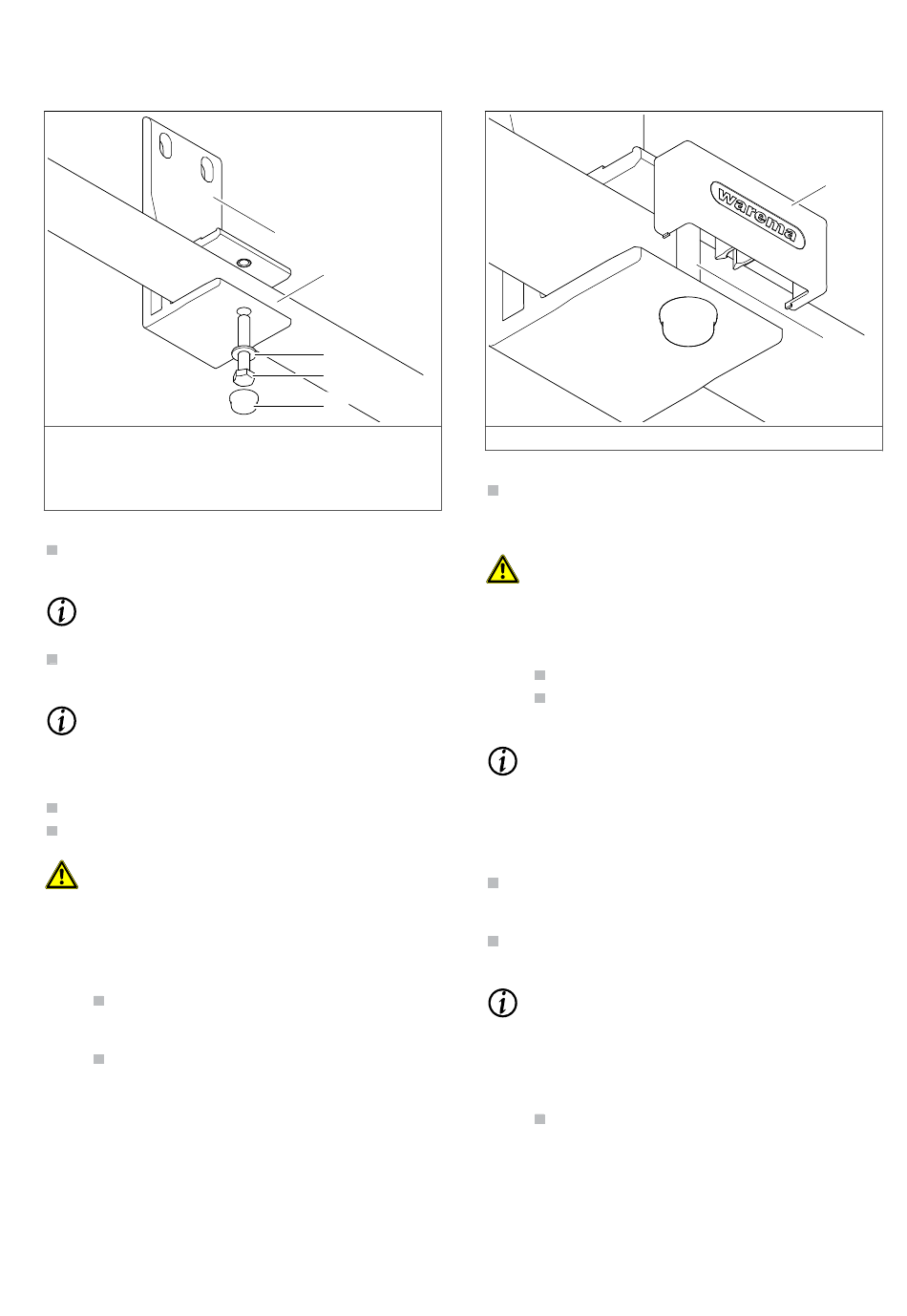

Abb. 5: Markise sichern
Scheiben [3] und Schrauben [4] in Konsolenöffnungen
[1] eindrehen! Tragrohr soll noch verschiebbar sein.
INFO
Markise ist jetzt gesichert und kann bedient werden.
Markise seitlich verschieben, bis die Überstände (z. B.
Maß B) lt. Anhang stimmen!
INFO
Vorgaben des Anzugsmoments beachten (mind.
Anzugsmoment = 25 Nm/max. Anzugsmoment
= 30 Nm)!
Schrauben [4] festziehen!
Kappen [5] auf Schraubenköpfe drücken!
WARNUNG
Verletzungsgefahr durch Unachtsamkeit bei gekup-
pelten Markisen!
Bei gekuppelten Markisen stehen die Gelenkarme
der angekuppelten Markise (Markise ohne Antrieb)
unter Federspannung.
Gelenkarmsicherung bei der angekuppelten Mar-
kise erst nach Abschluss der Kupplung entfer-
nen!
Montagehinweis für gekuppelte Markisen beach-
ten!
2010492 [Rev. 6 - de]/2017-12-19
1
2
3
4
5
4 Schraube DIN 931
M10x60
5 Kappe
Abdeckkappe montieren
1 Abdeckkappe
Abb. 6: Abdeckkappe montieren
Abdeckkappe [1] auf Sicherungsschraube drücken!
2.7 Funktionsprüfung durchführen
VORSICHT
Quetschgefahr durch Unachtsamkeit beim Bedie-
nen!
Personen, die sich im Fahrbereich befinden, können
verletzt werden.
Fahrbereich von Personen freihalten!
Kinder von Bedienelementen fernhalten!
INFO
Die Endlagen sind werkseitig eingestellt. Die Endla-
gen müssen aber trotzdem überprüft werden.
Hinweise bei Markisenantrieb Motor
Programmierkabel/Fahrkabel mit Motorleitung verbin-
den! Falls notwendig ist dazwischen ein Adapter anzu-
schließen.
Programmierkabel/Fahrkabel mit Spannungsversorgung
verbinden!
INFO
Die eingesetzten Motoren sind nicht für Dauerbe-
trieb geeignet. Der integrierte Thermoschutz schaltet
den Motor nach ca. 4 Minuten Laufzeit ab. Nach ca.
10 bis 15 Minuten ist das Produkt wieder betriebsbe-
reit.
Beim Bedienen des Produktes Dauerbetrieb des
Motors vermeiden!
Montage
1
2
