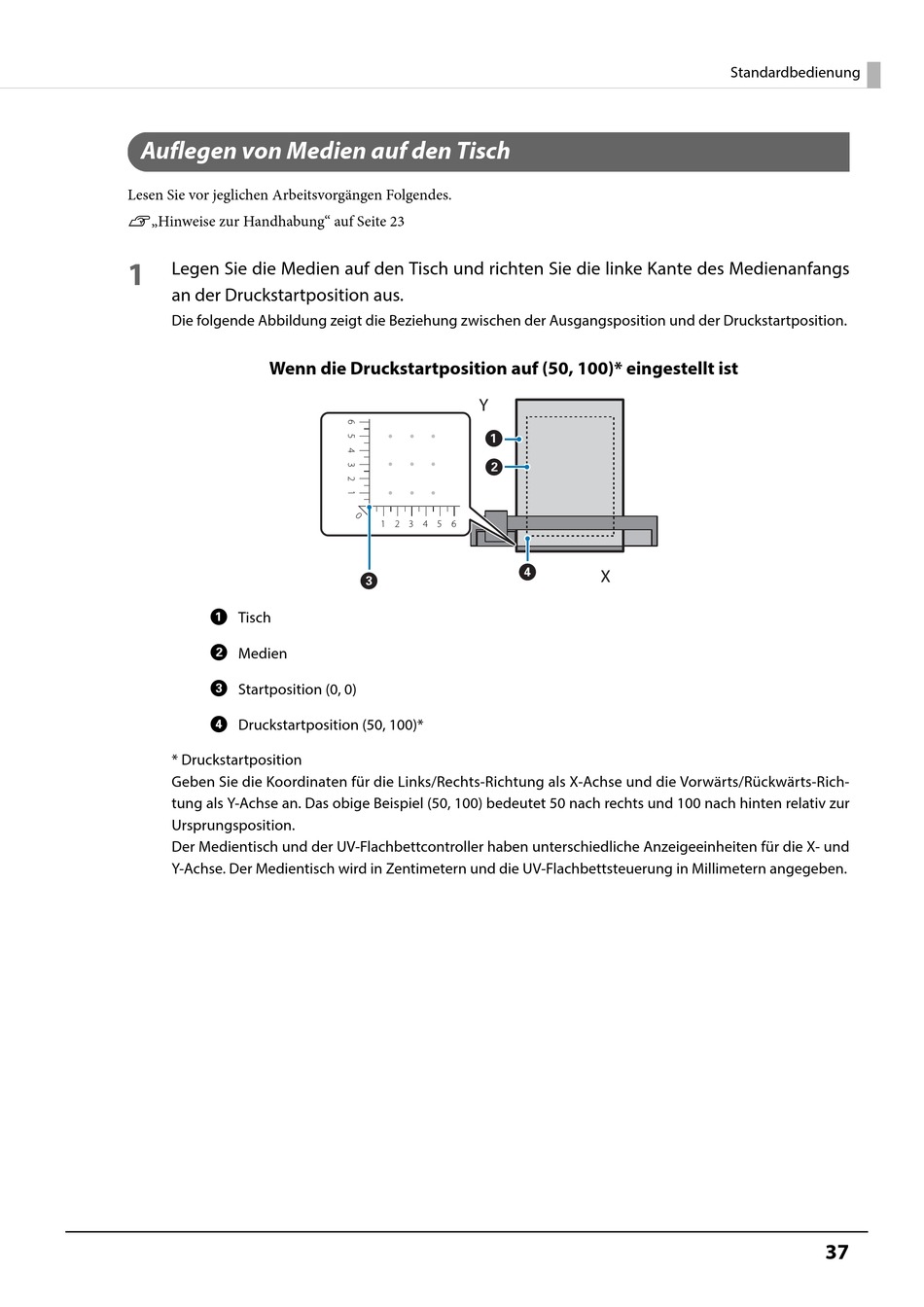

Auflegen von Medien auf den Tisch
Lesen Sie vor jeglichen Arbeitsvorgängen Folgendes.
U„Hinweise zur Handhabung" auf Seite 23
1
Legen Sie die Medien auf den Tisch und richten Sie die linke Kante des Medienanfangs
an der Druckstartposition aus.
Die folgende Abbildung zeigt die Beziehung zwischen der Ausgangsposition und der Druckstartposition.
Wenn die Druckstartposition auf (50, 100)* eingestellt ist
A
Tisch
B
Medien
C
Startposition (0, 0)
D
Druckstartposition (50, 100)*
* Druckstartposition
Geben Sie die Koordinaten für die Links/Rechts-Richtung als X-Achse und die Vorwärts/Rückwärts-Rich-
tung als Y-Achse an. Das obige Beispiel (50, 100) bedeutet 50 nach rechts und 100 nach hinten relativ zur
Ursprungsposition.
Der Medientisch und der UV-Flachbettcontroller haben unterschiedliche Anzeigeeinheiten für die X- und
Y-Achse. Der Medientisch wird in Zentimetern und die UV-Flachbettsteuerung in Millimetern angegeben.
Standardbedienung
37
