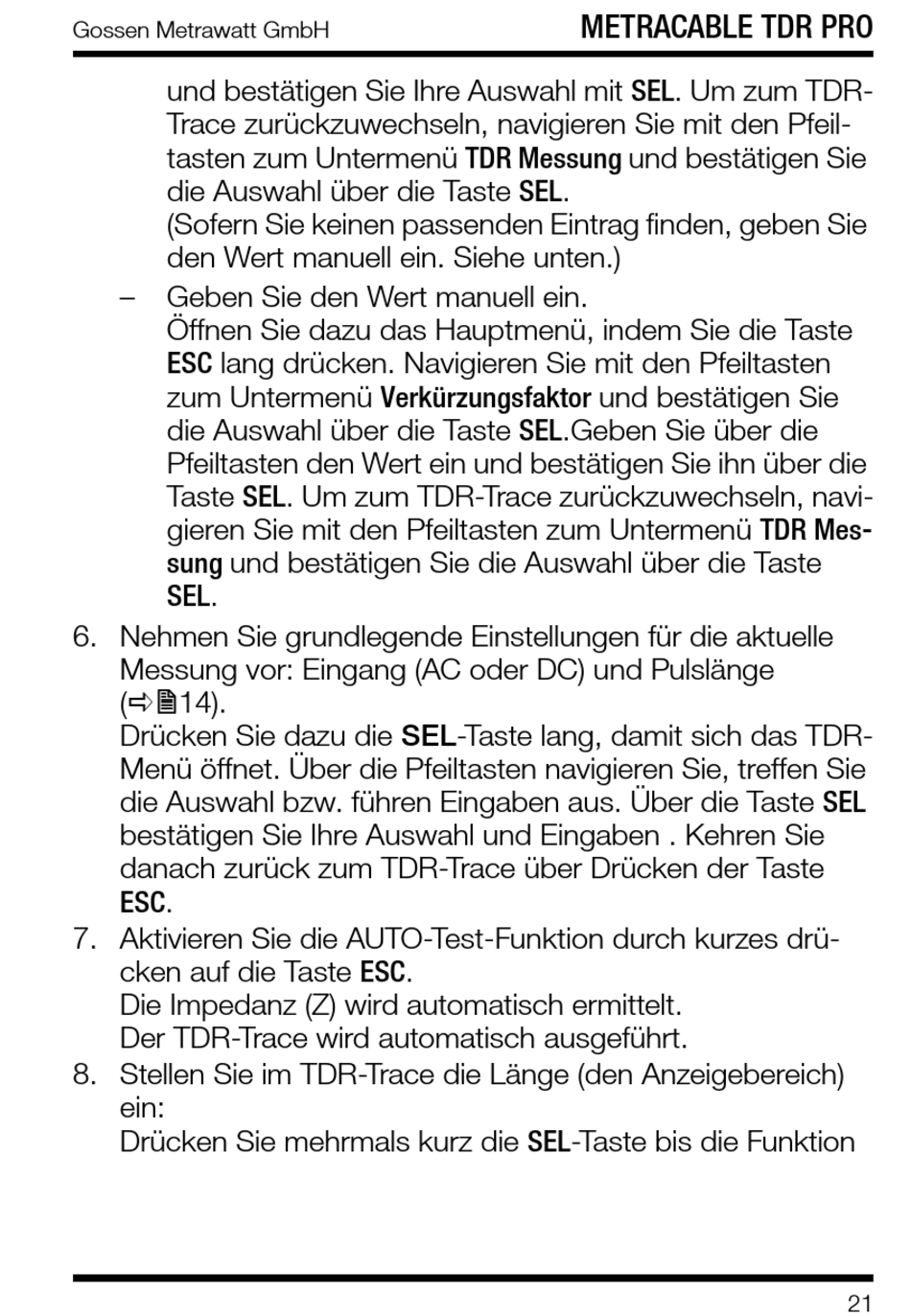

Gossen MetraWatt METRACABLE TDR PRO Kurzbedienungsanleitung Seite 23

Gossen Metrawatt GmbH
und bestätigen Sie Ihre Auswahl mit SEL. Um zum TDR-
Trace zurückzuwechseln, navigieren Sie mit den Pfeil-
tasten zum Untermenü TDR Messung und bestätigen Sie
die Auswahl über die Taste SEL.
(Sofern Sie keinen passenden Eintrag finden, geben Sie
den Wert manuell ein. Siehe unten.)
– Geben Sie den Wert manuell ein.
Öffnen Sie dazu das Hauptmenü, indem Sie die Taste
ESC lang drücken. Navigieren Sie mit den Pfeiltasten
zum Untermenü Verkürzungsfaktor und bestätigen Sie
die Auswahl über die Taste SEL.Geben Sie über die
Pfeiltasten den Wert ein und bestätigen Sie ihn über die
Taste SEL. Um zum TDR-Trace zurückzuwechseln, navi-
gieren Sie mit den Pfeiltasten zum Untermenü TDR Mes-
sung und bestätigen Sie die Auswahl über die Taste
SEL.
6. Nehmen Sie grundlegende Einstellungen für die aktuelle
Messung vor: Eingang (AC oder DC) und Pulslänge

( 14).
Drücken Sie dazu die SEL-Taste lang, damit sich das TDR-
Menü öffnet. Über die Pfeiltasten navigieren Sie, treffen Sie
die Auswahl bzw. führen Eingaben aus. Über die Taste SEL
bestätigen Sie Ihre Auswahl und Eingaben . Kehren Sie
danach zurück zum TDR-Trace über Drücken der Taste
ESC.
7. Aktivieren Sie die AUTO-Test-Funktion durch kurzes drü-
cken auf die Taste ESC.
Die Impedanz (Z) wird automatisch ermittelt.
Der TDR-Trace wird automatisch ausgeführt.
8. Stellen Sie im TDR-Trace die Länge (den Anzeigebereich)
ein:
Drücken Sie mehrmals kurz die SEL-Taste bis die Funktion
METRACABLE TDR PRO
21
