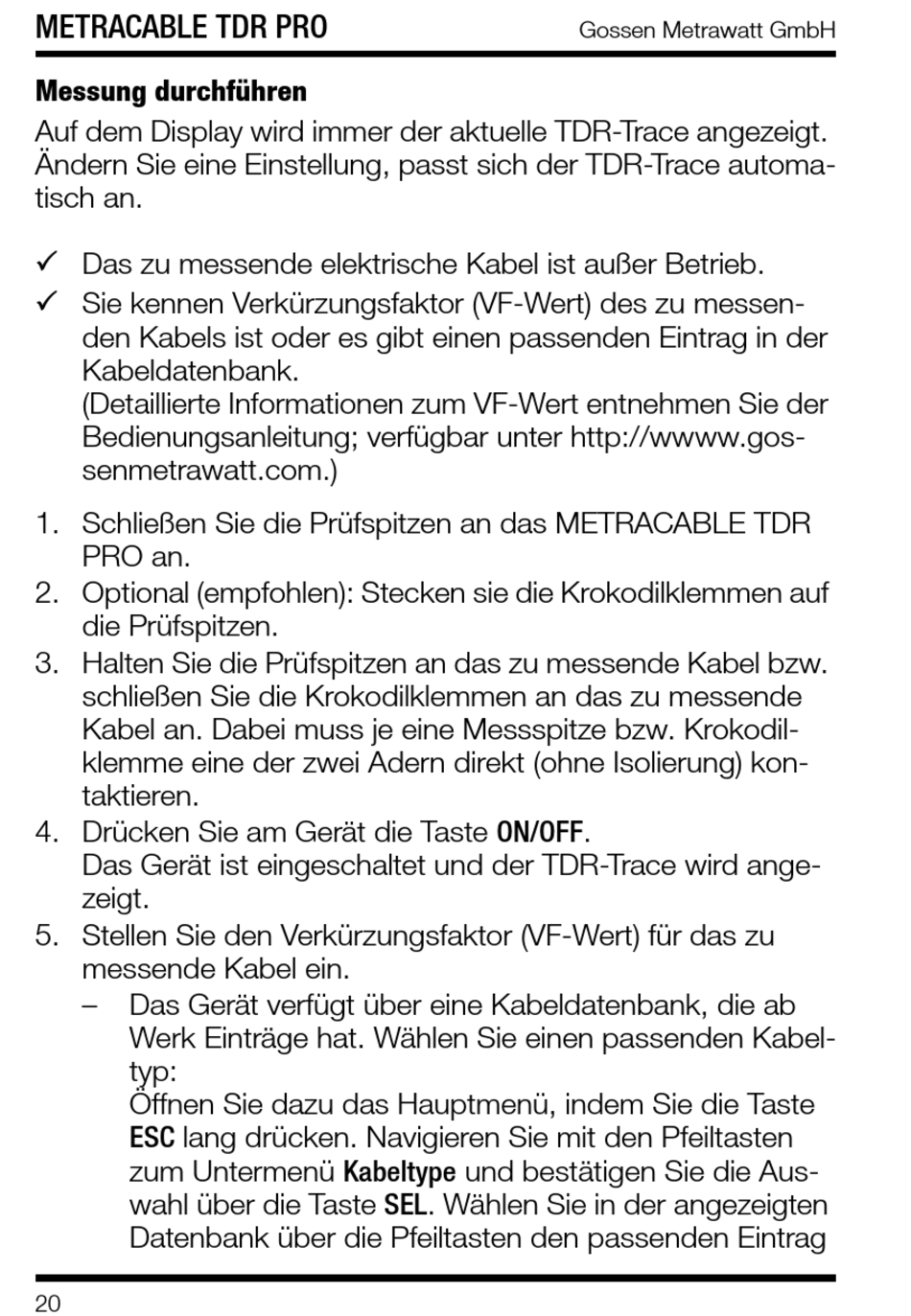

METRACABLE TDR PRO
Messung durchführen
Auf dem Display wird immer der aktuelle TDR-Trace angezeigt.
Ändern Sie eine Einstellung, passt sich der TDR-Trace automa-
tisch an.
 Das zu messende elektrische Kabel ist außer Betrieb.
 Sie kennen Verkürzungsfaktor (VF-Wert) des zu messen-
den Kabels ist oder es gibt einen passenden Eintrag in der
Kabeldatenbank.
(Detaillierte Informationen zum VF-Wert entnehmen Sie der
Bedienungsanleitung; verfügbar unter http://wwww.gos-
senmetrawatt.com.)
1. Schließen Sie die Prüfspitzen an das METRACABLE TDR
PRO an.
2. Optional (empfohlen): Stecken sie die Krokodilklemmen auf
die Prüfspitzen.
3. Halten Sie die Prüfspitzen an das zu messende Kabel bzw.
schließen Sie die Krokodilklemmen an das zu messende
Kabel an. Dabei muss je eine Messspitze bzw. Krokodil-
klemme eine der zwei Adern direkt (ohne Isolierung) kon-
taktieren.
4. Drücken Sie am Gerät die Taste ON/OFF.
Das Gerät ist eingeschaltet und der TDR-Trace wird ange-
zeigt.
5. Stellen Sie den Verkürzungsfaktor (VF-Wert) für das zu
messende Kabel ein.
– Das Gerät verfügt über eine Kabeldatenbank, die ab
Werk Einträge hat. Wählen Sie einen passenden Kabel-
typ:
Öffnen Sie dazu das Hauptmenü, indem Sie die Taste
ESC lang drücken. Navigieren Sie mit den Pfeiltasten
zum Untermenü Kabeltype und bestätigen Sie die Aus-
wahl über die Taste SEL. Wählen Sie in der angezeigten
Datenbank über die Pfeiltasten den passenden Eintrag
