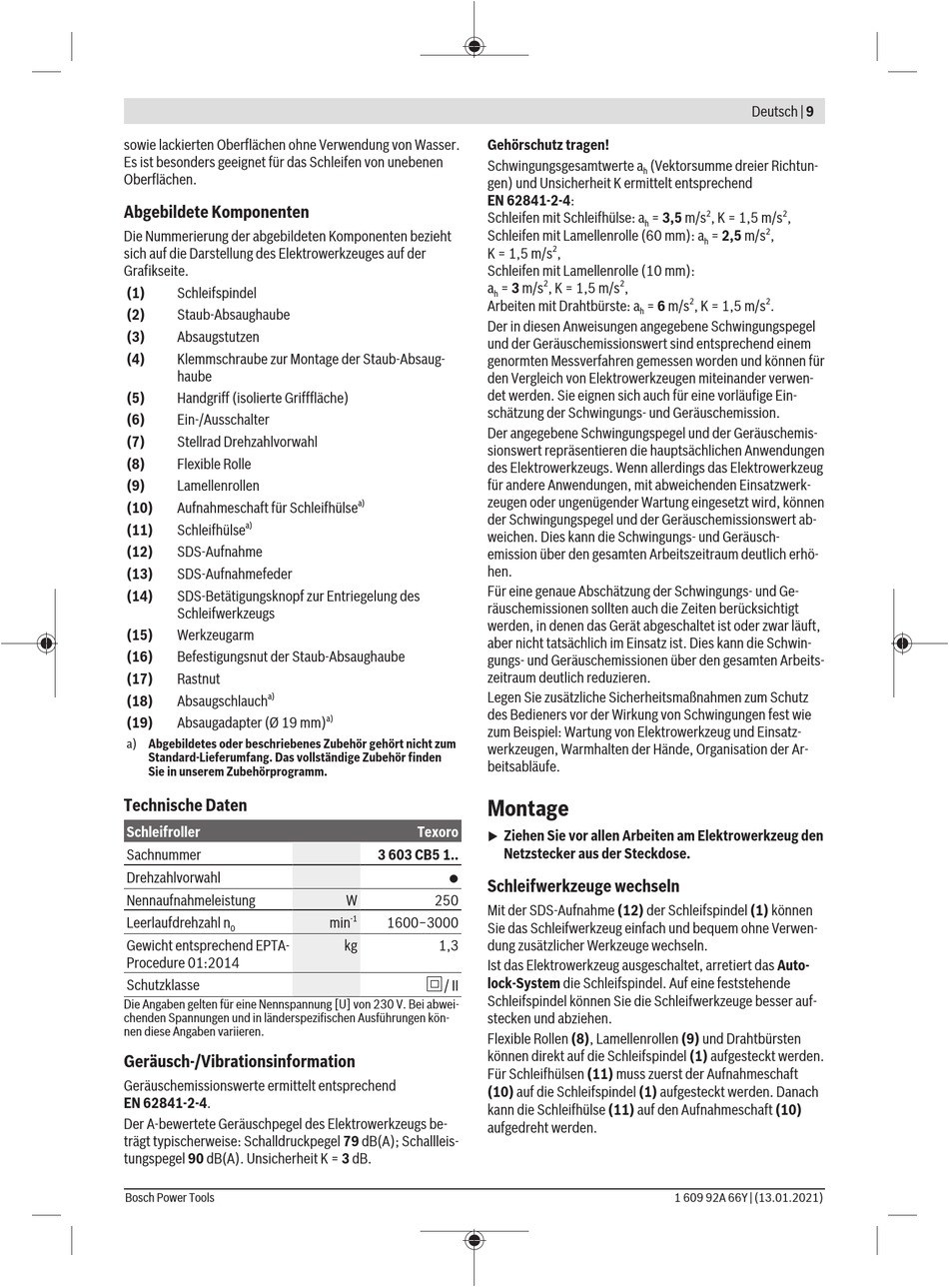

sowie lackierten Oberflächen ohne Verwendung von Wasser.
Es ist besonders geeignet für das Schleifen von unebenen
Oberflächen.

Abgebildete Komponenten

Die Nummerierung der abgebildeten Komponenten bezieht
sich auf die Darstellung des Elektrowerkzeuges auf der
Grafikseite.
(1)
Schleifspindel
(2)
Staub-Absaughaube
(3)
Absaugstutzen
(4)
Klemmschraube zur Montage der Staub-Absaug-
haube
(5)
Handgriff (isolierte Grifffläche)
(6)
Ein-/Ausschalter
(7)
Stellrad Drehzahlvorwahl
(8)
Flexible Rolle
(9)
Lamellenrollen
(10)
Aufnahmeschaft für Schleifhülse
a)
(11)
Schleifhülse
(12)
SDS-Aufnahme
(13)
SDS-Aufnahmefeder
(14)
SDS-Betätigungsknopf zur Entriegelung des
Schleifwerkzeugs
(15)
Werkzeugarm
(16)
Befestigungsnut der Staub-Absaughaube
(17)
Rastnut
a)
(18)
Absaugschlauch
(19)
Absaugadapter (Ø 19 mm)
a) Abgebildetes oder beschriebenes Zubehör gehört nicht zum
Standard-Lieferumfang. Das vollständige Zubehör finden
Sie in unserem Zubehörprogramm.

Technische Daten

Schleifroller
Sachnummer
Drehzahlvorwahl
Nennaufnahmeleistung
Leerlaufdrehzahl n
0
Gewicht entsprechend EPTA-
Procedure 01:2014
Schutzklasse
Die Angaben gelten für eine Nennspannung [U] von 230 V. Bei abwei-
chenden Spannungen und in länderspezifischen Ausführungen kön-
nen diese Angaben variieren.
Geräusch-/Vibrationsinformation
Geräuschemissionswerte ermittelt entsprechend
EN 62841-2-4.
Der A-bewertete Geräuschpegel des Elektrowerkzeugs be-
trägt typischerweise: Schalldruckpegel 79 dB(A); Schallleis-
tungspegel 90 dB(A). Unsicherheit K = 3 dB.
Bosch Power Tools
Gehörschutz tragen!
Schwingungsgesamtwerte a
gen) und Unsicherheit K ermittelt entsprechend
EN 62841-2-4:
Schleifen mit Schleifhülse: a
Schleifen mit Lamellenrolle (60 mm): a
K = 1,5 m/s
Schleifen mit Lamellenrolle (10 mm):
a
 = 3 m/s
h
Arbeiten mit Drahtbürste: a
Der in diesen Anweisungen angegebene Schwingungspegel
und der Geräuschemissionswert sind entsprechend einem
genormten Messverfahren gemessen worden und können für
den Vergleich von Elektrowerkzeugen miteinander verwen-
det werden. Sie eignen sich auch für eine vorläufige Ein-
schätzung der Schwingungs- und Geräuschemission.
Der angegebene Schwingungspegel und der Geräuschemis-
sionswert repräsentieren die hauptsächlichen Anwendungen
des Elektrowerkzeugs. Wenn allerdings das Elektrowerkzeug
für andere Anwendungen, mit abweichenden Einsatzwerk-
zeugen oder ungenügender Wartung eingesetzt wird, können
a)
der Schwingungspegel und der Geräuschemissionswert ab-
weichen. Dies kann die Schwingungs- und Geräusch-
emission über den gesamten Arbeitszeitraum deutlich erhö-
hen.
Für eine genaue Abschätzung der Schwingungs- und Ge-
räuschemissionen sollten auch die Zeiten berücksichtigt
werden, in denen das Gerät abgeschaltet ist oder zwar läuft,
aber nicht tatsächlich im Einsatz ist. Dies kann die Schwin-
gungs- und Geräuschemissionen über den gesamten Arbeits-
zeitraum deutlich reduzieren.
Legen Sie zusätzliche Sicherheitsmaßnahmen zum Schutz
des Bedieners vor der Wirkung von Schwingungen fest wie
a)
zum Beispiel: Wartung von Elektrowerkzeug und Einsatz-
werkzeugen, Warmhalten der Hände, Organisation der Ar-
beitsabläufe.
Montage
Texoro
Ziehen Sie vor allen Arbeiten am Elektrowerkzeug den
u
Netzstecker aus der Steckdose.
3 603 CB5 1..

Schleifwerkzeuge wechseln

W
250
Mit der SDS-Aufnahme (12) der Schleifspindel (1) können
-1
min
1600−3000
Sie das Schleifwerkzeug einfach und bequem ohne Verwen-
kg
1,3
dung zusätzlicher Werkzeuge wechseln.
Ist das Elektrowerkzeug ausgeschaltet, arretiert das Auto-
lock-System die Schleifspindel. Auf eine feststehende
/ II
Schleifspindel können Sie die Schleifwerkzeuge besser auf-
stecken und abziehen.
Flexible Rollen (8), Lamellenrollen (9) und Drahtbürsten
können direkt auf die Schleifspindel (1) aufgesteckt werden.
Für Schleifhülsen (11) muss zuerst der Aufnahmeschaft
(10) auf die Schleifspindel (1) aufgesteckt werden. Danach
kann die Schleifhülse (11) auf den Aufnahmeschaft (10)
aufgedreht werden.
(Vektorsumme dreier Richtun-
h
2
 = 3,5 m/s
, K = 1,5 m/s
h
 = 2,5 m/s
h
2
,
2
2
, K = 1,5 m/s
,
2
 = 6 m/s
, K = 1,5 m/s
h
1 609 92A 66Y | (13.01.2021)
Deutsch | 9
2
,
2
,
2
.
