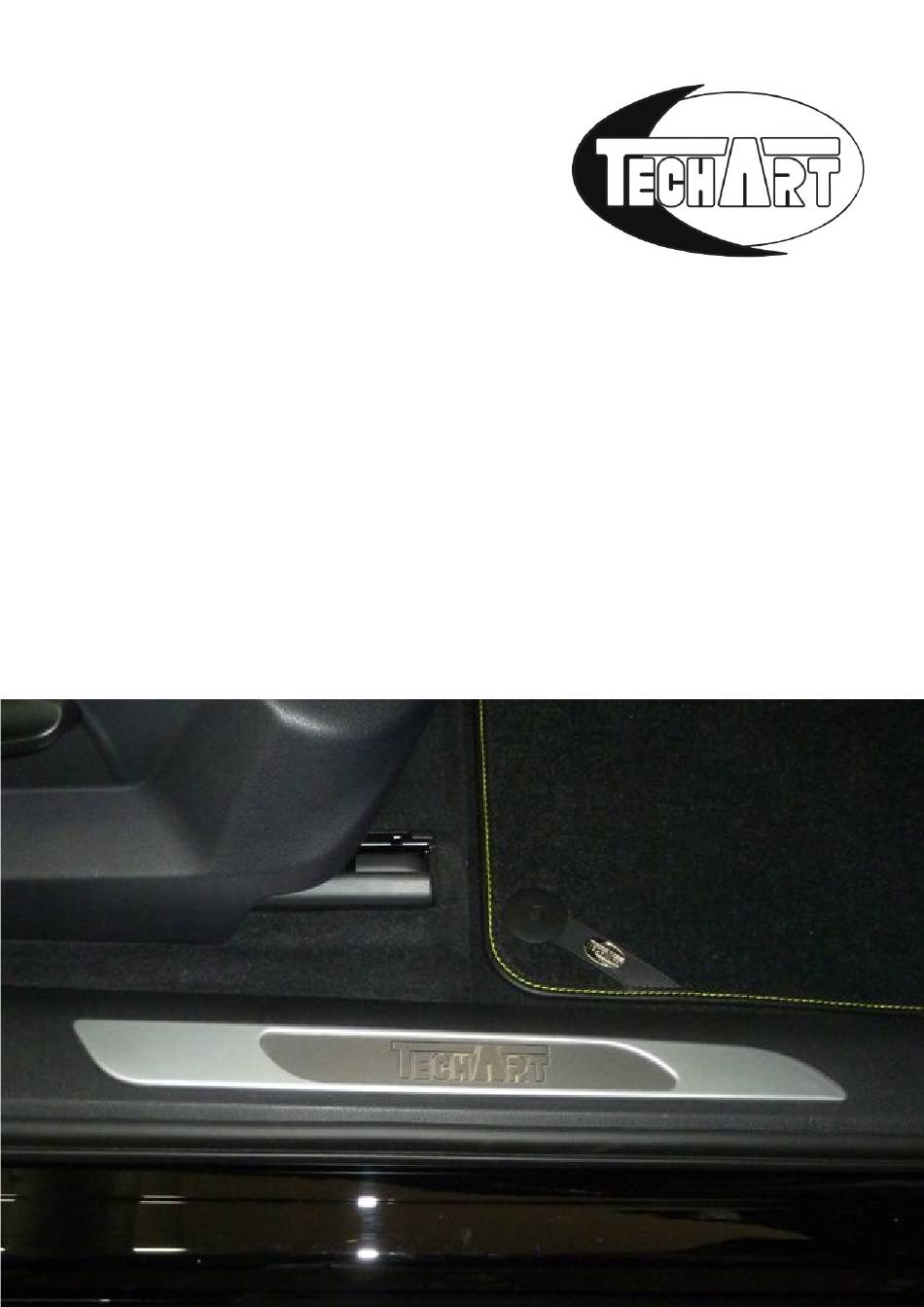

MONTAGEANLEITUNG
Einstiegsleisten
für Macan
Art-Nr. B95.460.350.009
Art-Nr. +95.460.350.000
Art-Nr. +95.460.352.CCC
Art-Nr. +95.460.353.CCC
Art-Nr. +95.460.353.CCC/CF
Art-Nr. +95.460.353.CCC/SW
Einstiegsleisten
V01; "TECHART Schriftzug", unbeleuchtet
V01; "TECHART Schriftzug", beleuchtet
V01; "Individuell", beleuchtet Edelstahl Optik silber
V01; "Individuell", beleuchtet Carbon anthrazit Optik
V01; "Individuell", beleuchtet Edelstahl Optik schwarz
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Techart B95.460.350.009
Inhaltszusammenfassung für Techart B95.460.350.009
- Seite 1 MONTAGEANLEITUNG Einstiegsleisten für Macan Art-Nr. B95.460.350.009 Einstiegsleisten Art-Nr. +95.460.350.000 V01; "TECHART Schriftzug", unbeleuchtet Art-Nr. +95.460.352.CCC V01; "TECHART Schriftzug", beleuchtet Art-Nr. +95.460.353.CCC V01; "Individuell", beleuchtet Edelstahl Optik silber Art-Nr. +95.460.353.CCC/CF V01; "Individuell", beleuchtet Carbon anthrazit Optik Art-Nr. +95.460.353.CCC/SW V01; "Individuell", beleuchtet Edelstahl Optik schwarz...
-
Seite 2: Inhaltsverzeichnis
MONTAGEANLEITUNG Einstiegsleisten für Macan Inhaltsverzeichnis Sicherheitshinweise ..........................3 Vorbereitung.............................4 Installation ..............................6 Montage Einstiegsleisten, unbeleuchtet ..................6 Montage Einstiegsleisten, beleuchtet ...................8 Montage Elektronik ........................10 TECHART Version 01 vom 08.10.2014 Seite 2 von 12... -
Seite 3: Sicherheitshinweise
Schwere bzw. sperrige Gegenstände mit mehreren Personen bzw. geeigneten Hilfsmitteln heben oder transportieren. Lesen Sie die komplette Montageanleitung vor Montagebeginn sorgfältig durch und beachten Sie die Sicherheitshinweise und die Abfolge der einzelnen Arbeitsschritte. TECHART Version 01 vom 08.10.2014 Seite 3 von 12... -
Seite 4: Vorbereitung
MONTAGEANLEITUNG Einstiegsleisten für Macan Vorbereitung Hilfe und Unterstützung Bei technischen Fragen kontaktieren Sie uns bitte umgehend: support@techart.de Teilesatz TECHART auf Vollständigkeit prüfen Menge Teile-Nummer Teile-Benennung B95.460.350.009 Einstiegsleisten Satz vorn +95.460.350.000 V01: "TECHART Schriftzug", unbeleuchtet Bestehend aus: Einstiegsleiste Einleger rechts Einstiegsleiste Einleger links... - Seite 5 MONTAGEANLEITUNG Einstiegsleisten für Macan Bitte überprüfen Sie anhand der Tabelle, ob alle notwendigen Teile vorhanden sind. Nach Entnahme der Teile aus der Originalverpackung ist auf sachgemäße Handhabung und Lagerung zu achten. TECHART Version 01 vom 08.10.2014 Seite 5 von 12...
-
Seite 6: Installation
Haubenöffnung entfernen. Abb. 01 Originale Einstiegsleiste (2) ausclipsen. Abb. 02 Originalen Einleger (3) aus der Einstiegsleiste (2) ausbauen, dazu die Laschen aufbiegen. Einleger (3) aus der Einstiegsleiste (2) abziehen. Abb. 03 TECHART Version 01 vom 08.10.2014 Seite 6 von 12... - Seite 7 MONTAGEANLEITUNG Einstiegsleisten für Macan TECHART Einstiegsleiste (4) in die Einstiegsleiste (2) einschieben. Laschen der TECHART Einstiegsleisten (4) von der Innenseite mit einem Lötkolben oder ähnlichem umbiegen (verkleben). Abb. 04 Einstiegsleiste einbauen. Fahrerseite Hebel (1) zur Haubenöffnung wieder einbauen. Abb. 05 TECHART Version 01 vom 08.10.2014...
-
Seite 8: Montage Einstiegsleisten, Beleuchtet
Originale Einstiegsleiste abschrauben. Abb. 06 Originale Einstiegsleiste (2) ausclipsen. Abb. 07 Originalen Einleger (3) aus der Einstiegsleiste (2) ausbauen, dazu die Laschen aufbiegen. Einleger (3) aus der Einstiegsleiste (2) abziehen. Abb. 08 TECHART Version 01 vom 08.10.2014 Seite 8 von 12... - Seite 9 Kabeldurchführung bohren. 10 Abstand S1 = 50-70mm Außenkante Vertiefung / Lochmitte. Rechte Seite von hinten 40mm. Abb. 10 11 TECHART Einstiegsleiste (4) in die Einstiegsleiste (2) einschieben. 12 Laschen der TECHART Einstiegsleisten (4) von der Innenseite mit einem Lötkolben oder ähnlichem umbiegen (verkleben).
-
Seite 10: Montage Elektronik
Kabelbaum zur TECHART Einstiegsleiste verlegen und verbinden. Einstiegsleiste links einbauen. Hebel (1) zur Haubeöffnung wieder einbauen. Abb. 13 Bei Fahrzeugen ohne Fußraumbeleuchtung: Die Leitungen vom rechten Inverter (5) nach links verlegen. TECHART Version 01 vom 08.10.2014 Seite 10 von 12... - Seite 11 12 Kabel schwarz mit Abzweigverbinder 3M rot an das Kabel braun klemmen. 13 Kabel rot mit Abzweigverbinder 3M rot an das Kabel schwarz/rot klemmen. 14 Stecker 2fach vom TECHART Kabelbaum zur TECHART Einstiegsleiste verlegen und verbinden. 15 Einstiegsleiste rechts einbauen. Abb. 14...
- Seite 12 TEL +49 (0) 7152 / 9339- 0 FAX +49 (0) 7152 / 9339-33 info@techart.de www.techart.de Änderungen und Irrtümer vorbehalten. Subject to change at any time without prior notice. Copyright 2014 by TECHART Automobildesign GmbH Artikel-Nr./Part No. B95.460.350.099 TECHART Version 01 vom 08.10.2014 Seite 12 von 12...
