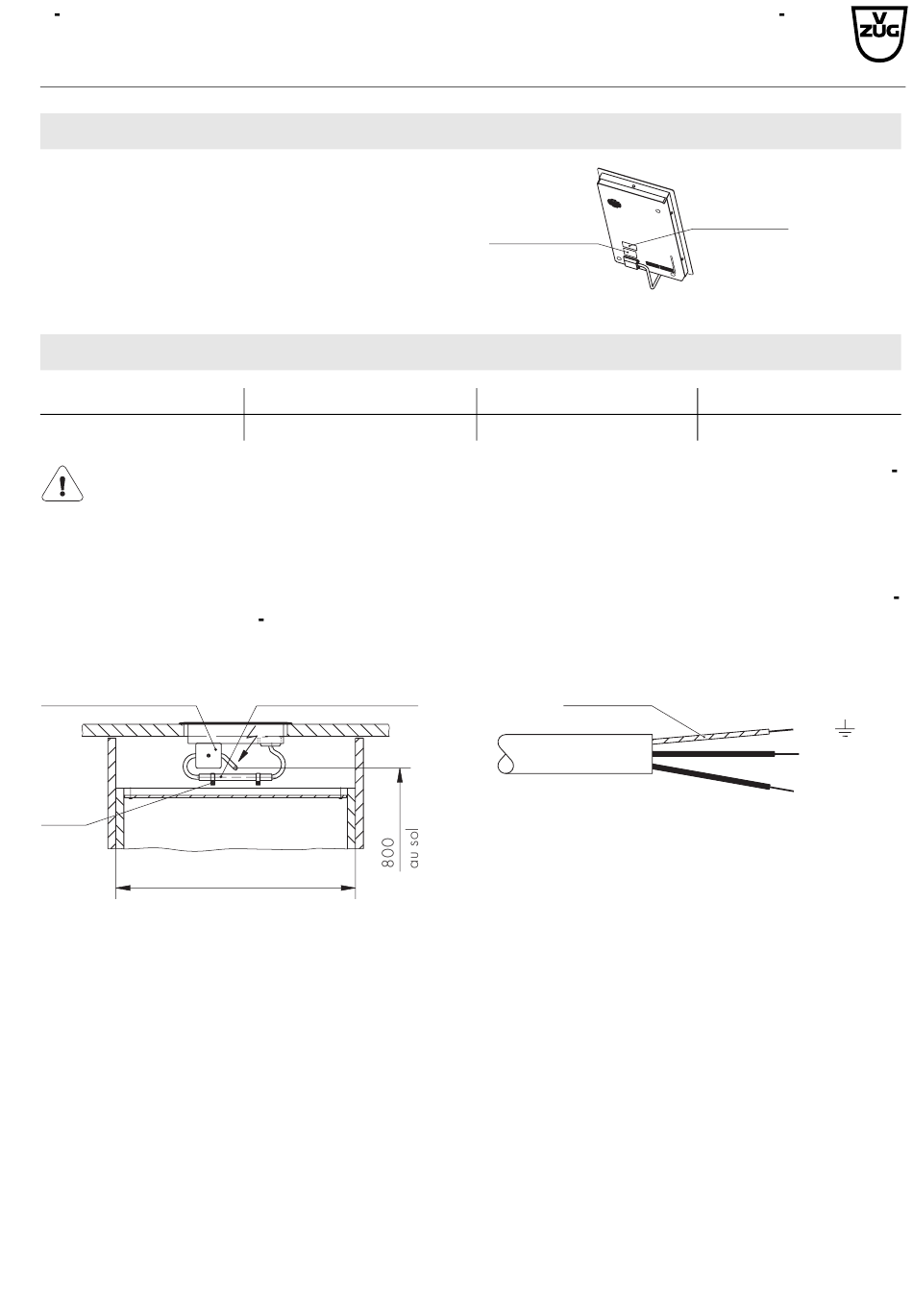

Informations générales
Plaque signalétique
Celle-ci se trouve à côté de l'étiquette de raccordement.
Coller visiblement la seconde plaque signalétique (jointe
dans l'emballage) derrière la face du meuble situé en-
dessous du champ de cuisson.
Raccordement électrique
Type
GK25TI
Le raccordement électrique doit être réalisé par un personnel qualifié, selon les règle
ments de la NIN/NIBT et les directives locales.
Un dispositif de coupure, avec une distance de coupure de 3 mm, est à prévoir dans
l'installation domestique. Les interrupteurs, les prises, les disjoncteurs de protection de
ligne et les fusibles accessibles après le montage de l'appareil et qui déclenchent tous
les conducteurs polaires, sont des interrupteurs fiables.
Une mise à la terre correcte et des conducteurs neutres et de protection posés séparé
ment (schéma TN S) garantissent un fonctionnement sûr et sans panne.
Contrôler les installations anciennes.
Boîte de dérivation
Bride
550 ou 600
Notice d'installation
Champ de cuisson en vitrocéramique
avec cadre de montage normal
GK25TI, modèle 321
Puissance connectée
3600 W
Tube d'installation
275
Etiquette de
raccordement
Fusible
230 V~ 50 Hz
jaune et vert
230 V~, 16 A
J416.90 2
14.12.04 HAA
5/12
Plaque
signaletique
Tension
16 A
PE/
N bleu
L1 brun
