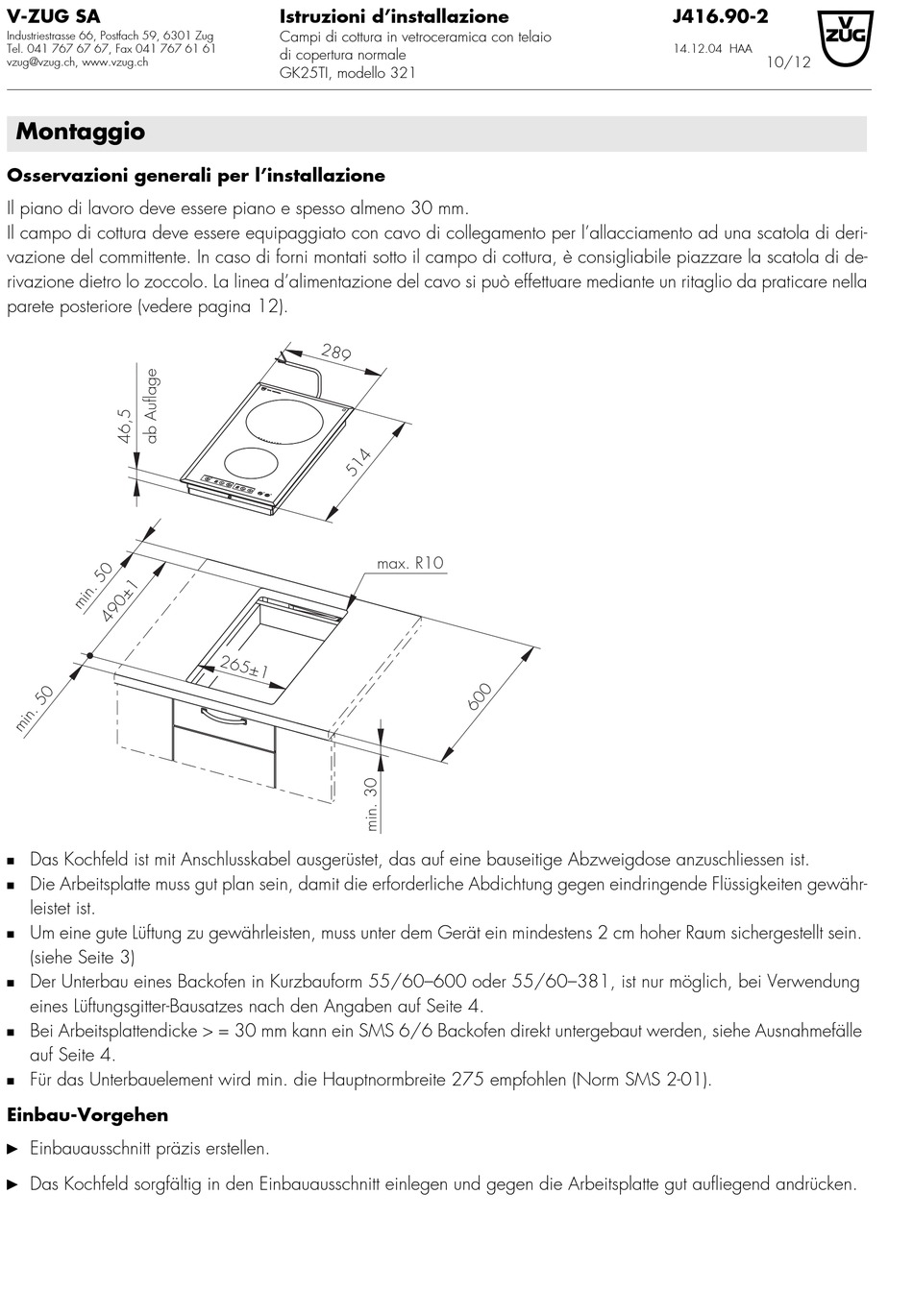

Montaggio
Osservazioni generali per l'installazione
Il piano di lavoro deve essere piano e spesso almeno 30 mm.
Il campo di cottura deve essere equipaggiato con cavo di collegamento per l'allacciamento ad una scatola di deri-
vazione del committente. In caso di forni montati sotto il campo di cottura, è consigliabile piazzare la scatola di de-
rivazione dietro lo zoccolo. La linea d'alimentazione del cavo si può effettuare mediante un ritaglio da praticare nella
parete posteriore (vedere pagina 12).
Das Kochfeld ist mit Anschlusskabel ausgerüstet, das auf eine bauseitige Abzweigdose anzuschliessen ist.
Die Arbeitsplatte muss gut plan sein, damit die erforderliche Abdichtung gegen eindringende Flüssigkeiten gewähr-
leistet ist.
Um eine gute Lüftung zu gewährleisten, muss unter dem Gerät ein mindestens 2 cm hoher Raum sichergestellt sein.
(siehe Seite 3)
Der Unterbau eines Backofen in Kurzbauform 55/60–600 oder 55/60–381, ist nur möglich, bei Verwendung
eines Lüftungsgitter-Bausatzes nach den Angaben auf Seite 4.
Bei Arbeitsplattendicke > = 30 mm kann ein SMS 6/6 Backofen direkt untergebaut werden, siehe Ausnahmefälle
auf Seite 4.
Für das Unterbauelement wird min. die Hauptnormbreite 275 empfohlen (Norm SMS 2-01).
Einbau Vorgehen
Einbauausschnitt präzis erstellen.
A
Das Kochfeld sorgfältig in den Einbauausschnitt einlegen und gegen die Arbeitsplatte gut aufliegend andrücken.
A
Istruzioni d'installazione
Campi di cottura in vetroceramica con telaio
di copertura normale
GK25TI, modello 321
max. R10
J416.90 2
14.12.04 HAA
10/12
