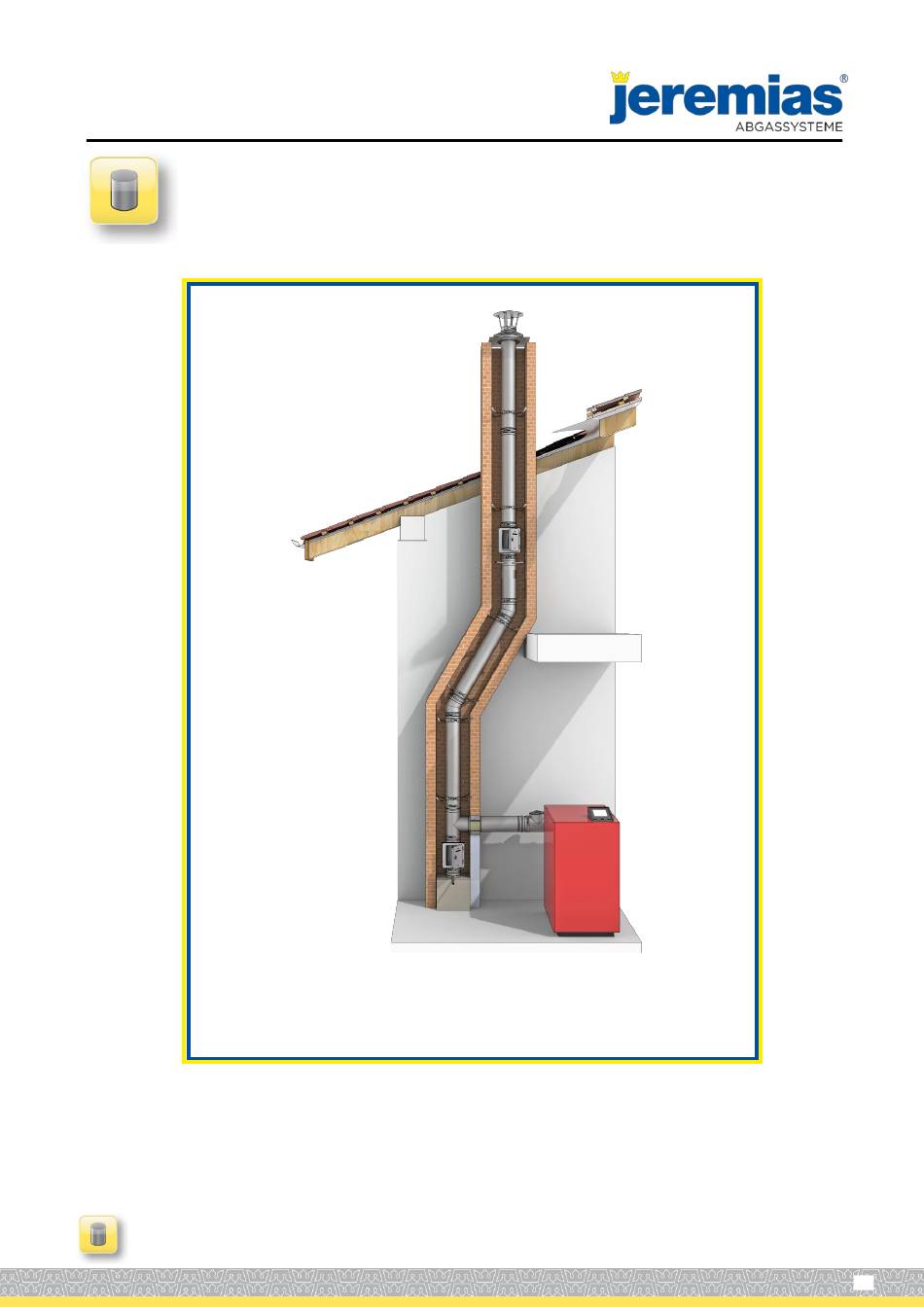

- Seite 1 MONTAGEANLEITUNG Einwandiges Abgassystem für den Einbau in Schächte Typ EW-FU Version 4/ Juni 2018 Montageanleitung EW-FU...
-
Seite 2: Einwandiges Abgassystem Für Den Einbau In Schächte Typ Ew-Fu
Einwandiges Abgassystem für den Einbau in Schächte Typ EW-FU Zertifizierung 0036 CPR 9174 006 nach EN 1856-1 (Weitere Details entnehmen Sie der Leistungserklärung des Systems EW-FU im Schacht) Version 4 / Juni 2018 Montageanleitung EW-FU... -
Seite 3: Inhaltsverzeichnis
Einwandiges Abgassystem für den Einbau in Schächte Typ EW-FU Inhaltsverzeichnis: Systemübersicht..............Seite 4 Einbau und Vorschriften ..........Seite 5 Aufbauhöhen ……………………………………………..…….……..Seite 6 Bauseitige Anforderungen………………………………………... Seite 6 Mindestabstände zu brennbaren Baustoffen .………..Seite 7 Montage des senkrechten Teils der Abgasanlage Aufbau der Elemente ……………………………………….. -
Seite 4: Systemübersicht
Temperaturbeharrung über der Wasserdampftaupunkttemperatur des Abgases liegt, verzichtet werden. In der Abgasanlage darf Unterdruck bis 40 Pa herrschen. Klassifizierung nach EN 1856-1: Systemabgasanlage EN 1856-1 T600 – N1 – W – V2 – L50060 – Oxx* Version 4 / Juni 2018 Montageanleitung EW-FU... -
Seite 5: Einbau Und Vorschriften
Der erforderliche Querschnitt ist nach DIN EN 13384 zu bestimmen und vom ausführenden Fachunternehmen zu überprüfen. Montage Ausführung Anlage dem/ zuständigen bevollmächtigten Bezirksschornsteinfeger/ in abzuklären. Die Tauglichkeit und sichere Benutzbarkeit der Abgasanlage ist vor Inbetriebnahme durch den bevollmächtigten Bezirksschornsteinfeger bescheinigen zu lassen! Version 4 / Juni 2018 Montageanleitung EW-FU... -
Seite 6: Aufbauhöhen
(Die Lage der Prüföffnungen sind mit dem/ der dafür zuständigen bevollmächtigten Bezirksschornsteinfeger/ in abzustimmen.) Mehrere Abgasleitungen (flüssige und gasförmige Brennstoffe) können in einem Schacht eingebaut werden, wenn die nationalen Vorschriften und das Baurecht dies erlauben. Bild 2: Systemaufbau (Unterdruck) Version 4 / Juni 2018 Montageanleitung EW-FU... -
Seite 7: Mindestabstände Zu Brennbaren Baustoffen
Hinweis: Bei Durchführung der Abgasanlage durch Bauteile aus oder mit brennbaren Baustoffen gelten die örtlichen bzw. nationalen Vorschriften, es können auch die zugelassenen Jeremias Wand-, Decken- und Dachdurchführungen LUX-ECO & LUX-NOVA verwendet werden. Diese besitzen jedoch nur eine nationale Zulassung für Deutschland, Österreich und die Schweiz. -
Seite 8: Montage Des Senkrechten Teils Der Abgasanlage
Tabelle 2: Abstände zu brennbaren Bauteilen MONTAGE DES SENKRECHTEN TEILES DER ABGASANLAGE AUFBAU DER ELEMENTE Alle Bauteile sind so zu montieren, dass die Muffe nach oben bzw. in Strömungsrichtung des Abgases zeigt. Muffe Sicke Bild 4: Längenelement Version 4 / Juni 2018 Montageanleitung EW-FU... -
Seite 9: Montage Der Elemente
Alle 3 m bzw. alle 1,5 m bei Schrägführungen und an jedem Formteil (z. B. T-Anschluss) sind Montageschellen zur Wahrung des Abstands zur Schachtinnenseite notwendig. Hierzu werden die Laschen auf das erforderliche Innenmaß des Schachtes nach oben gebogen (Maximales Schachtinnenmaß= Ø-Innenrohr+360mm). Auf Anfrage sind auch größere Montageschellen erhältlich. Version 4 / Juni 2018 Montageanleitung EW-FU... -
Seite 10: Reinigungsöffnung
Bei Reinigungsöffnungen in Abgasleitungen für flüssige und gasförmige Brennstoffe, bis zu einer Abgastemperatur von 400°C, genügt ein Abstand von 20cm zu Bauteilen aus oder mit brennbaren Baustoffen, sowie brennbaren Gegenständen. Für Abgastemperaturen bis 600°C sind die Abstände wie bei Schornsteinen einzuhalten. Version 4 / Juni 2018 Montageanleitung EW-FU... -
Seite 11: Schrägführung Der Abgasanlage
Ringspalt zwischen der Außenwandung des Innenrohres bzw. einer eventuell dort vorhanden Dämmung und der Schachtinnenseite ständig zu hinterlüften. Anforderungen hierfür ergeben sich in Deutschland nach der DIN V 18160 Teil 1. Andere geltende nationale Vorschriften oder Anforderungen sind ebenfalls zu beachten. Version 4 / Juni 2018 Montageanleitung EW-FU... -
Seite 12: Montage Kopfabdeckung
(Errichten von Niederspannungsanlagen: Schutzmaßnahmen; Schutz gegen elektrischen Schlag) und DIN VDE 0100- 540 (Errichten von Niederspannungsanlagen Teil 5–54: Auswahl und Errichtung elektrischer Betriebsmittel – Erdungsanlagen und Schutzleiter) und anderen mitgeltenden Normen und Richtlinien. Die Ausführung ist von einer Fachfirma vorzunehmen! Version 4 / Juni 2018 Montageanleitung EW-FU... -
Seite 13: Abschlussarbeiten
Das anfallende Kondensat kann über diesen abgeleitet werden, sofern dieser hierfür geeignet ist, andernfalls sind Maßnahmen zu treffen, die den vollständigen Ablauf des Kondensats gewährleisten z. B. durch eine Kondensatfalle (FUxx111+Ø ) mit Siphon. Version 4 / Juni 2018 Montageanleitung EW-FU... -
Seite 14: Kondensatabführung An Der Sohle
Ablauf des Kondensats gewährleisten zu können. Wird diese nicht entfernt, so kann ein Austritt der angesammelten Feuchtigkeit über die Steckverbindung der Kondensatschale und somit eine Durchfeuchtung des Schachtes nicht ausgeschlossen werden. Version 4 / Juni 2018 Montageanleitung EW-FU... -
Seite 15: Ausführungsbeispiel
T-Anschluss z. B. 45° mit Wassernase FUxx16 Kondensatschale mit Ablaufrohr FU01 Für „xx“ im Artikelcode bitte gewünschte Wandstärke ergänzen z. B. 06 = 0,6 mm; 10 = 1,0 mm Bild 6: Ausführungsbeispiel EW-FU Version 4 / Juni 2018 Montageanleitung EW-FU... -
Seite 16: Abschließende Hinweise
ABSCHLIESSENDE HINWEISE Die Abgasanlage EW-FU wurde auf Gasdichtheit, Korrosionsbeständigkeit und sichere Montage hin entwickelt und geprüft. Es dürfen somit nur Originalteile des Jeremias Systems EW-FU verwendet werden. Außerdem sind die Herstellerangaben und die Montageanleitung einzuhalten. Irrtum und technische Änderungen sind vorbehalten! KENNZEICHNUNG NACH DER MONTAGE Die installierte senkrechte Abgasanlage ist mit nachfolgendem Typenschild zu versehen.
