MONTAGEANLEITUNG

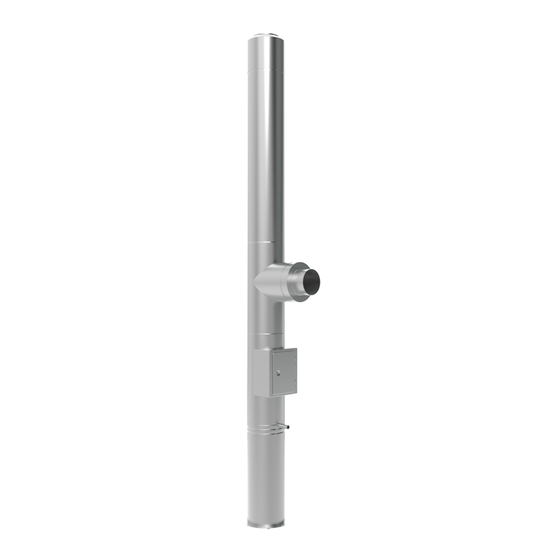

System DW-VISION

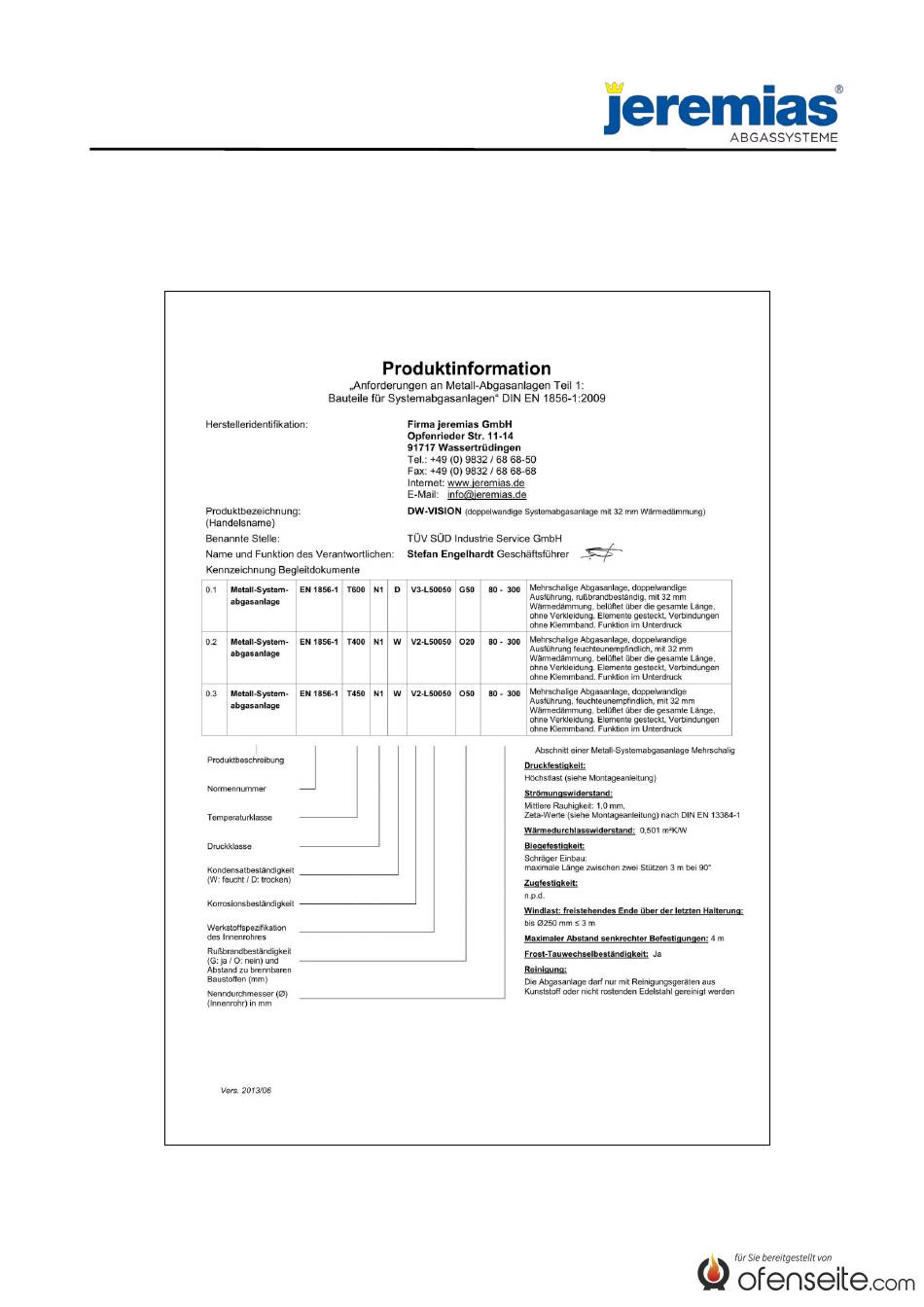

Zertifizierung 0036 CPR 9174 009 nach DIN 1856-1
(Weitere Details entnehmen Sie der Leistungserklärung des Systems DW-VISION)
Seite 1 von 11
Version 3/ Mai 2014
Montageanleitung DW-VISION

Werbung

loading

Inhaltszusammenfassung für Jeremias DW-VISION

  • Seite 1 MONTAGEANLEITUNG System DW-VISION Zertifizierung 0036 CPR 9174 009 nach DIN 1856-1 (Weitere Details entnehmen Sie der Leistungserklärung des Systems DW-VISION) Seite 1 von 11 Version 3/ Mai 2014 Montageanleitung DW-VISION...
  • Seite 2 Der erforderliche Querschnitt ist nach DIN EN 13384 zu bestimmen und vom ausführenden Fachunternehmen zu überprüfen. Vor der Montage ist die Ausführung der Anlage mit dem/der zuständigen bevollmächtigten Bezirksschornsteinfeger/ in abzuklären. Seite 2 von 11 Version 3/ Mai 2014 Montageanleitung DW-VISION...
  • Seite 3 Für Höhen über Gelände zwischen 20,00 m und 100,00 m gilt ein Vergrößerungsfaktor von 1,38. Bei Wandabständen > 40cm sind spezial / Halterungen / Konsolen nach statischen Nachweis zu benutzen. Seite 3 von 11 Version 3/ Mai 2014 Montageanleitung DW-VISION...
  • Seite 4 Der Abstand zu brennbaren Baustoffen bezieht sich auf einen hinterlüfteten Einbau auf gesamter Länge! Bei Wanddurchführungen gelten die örtlichen bzw. nationalen Vorschriften, es können auch die zugelassenen jeremias Wand-, Decken- und Dachdurchführungen LUX-ECO & LUX- NOVA verwendet werden. Diese besitzen jedoch nur eine nationale Zulassung für die Länder, Deutschland, Österreich und die Schweiz.
  • Seite 5 Tabelle 1 genannten Aufbauhöhen sind! Bild 4: Aufbau Grundplatte Bild 5: Aufbau Grundplatte mit Kondensatablauf und mit Kondensatablauf und Konsolblech nach oben Konsolblech nach unten Seite 5 von 11 Version 3/ Mai 2014 Montageanleitung DW-VISION...
  • Seite 6 Der Anschluss der Verbindungsleitung an die Abgasanlage kann mit T-Anschluss 87° oder T-Anschluss 45° (strömungstechnisch günstiger, da geringer Zeta-Wert) erfolgen. T-Anschluss 87° T-Anschluss 45° mit Winkel 45° Bild 8: Anschluss an senkrechter Abgasanlage Seite 6 von 11 Version 3/ Mai 2014 Montageanleitung DW-VISION...
  • Seite 7 Edelstahl und der Grundplatte für Wandabstandhalter Zwischenstützen (s. Bild 9). Konsolbleche Grundplatte für Zwischenstützen Längenelement 1000 / 500 / 250 Wandabstandhalter T-Anschluss 87° Reinigungselement Grundplatte Konsolbleche Bild 9: Aufbau mit Zwischenstütze Seite 7 von 11 Version 3/ Mai 2014 Montageanleitung DW-VISION...
  • Seite 8 AUFBAU ÜBER DACH Bei der Planung der Abgasleitung muss die Mindesthöhe über Dach berücksichtigt werden. Die doppelwandigen Systeme DW-VISION von jeremias können bis Ø250 mm, 3,00 m ab der letzten Befestigung freistehend ausgeführt werden (ab Ø250 mm müssen statische Wandhalter verwendet werden).
  • Seite 9 Die Verbindungsleitung muss mit mindestens 3° Gefälle zum Kessel hin verlegt werden, um evtl. anfallendes Kondensat optimal abzuleiten. Sollte kein Kondensat in den Kessel gelangen dürfen, so ist nach dem Kesselstutzen ein Element mit Kondensatablauf und Siphon einzubauen. Seite 9 von 11 Version 3/ Mai 2014 Montageanleitung DW-VISION...
  • Seite 10 Bitte beachten Sie, dass bei hohen Abgastemperaturen und / oder großen Längen vor einer Schrägführung entsprechende Maßnahmen zur Kompensation der thermischen Längendehnung vorzusehen sind. Bitte beachten Sie dass Reinigungsöffnungen entsprechend nationaler Vorschriften (in Deutschland nach DIN V 18160-1) berücksichtigt werden müssen. Seite 10 von 11 Version 3/ Mai 2014 Montageanleitung DW-VISION...
  • Seite 11 ABSCHLIESSENDE HINWEISE Die Abgasanlage DW-VISION wurde auf Gasdichtheit, Korrosionsbeständigkeit und sichere Montage hin entwickelt und geprüft. Es dürfen somit nur Originalteile des jeremias Systems DW- VISION verwendet werden. Außerdem sind die Herstellerangaben und die Montageanleitung einzuhalten. Die Ableitung für Kondensat und Niederschlagwasser zum Abwasserkanal ist bauseits vorzusehen! Örtliche wasserrechtliche Bestimmungen sind zu beachten.
