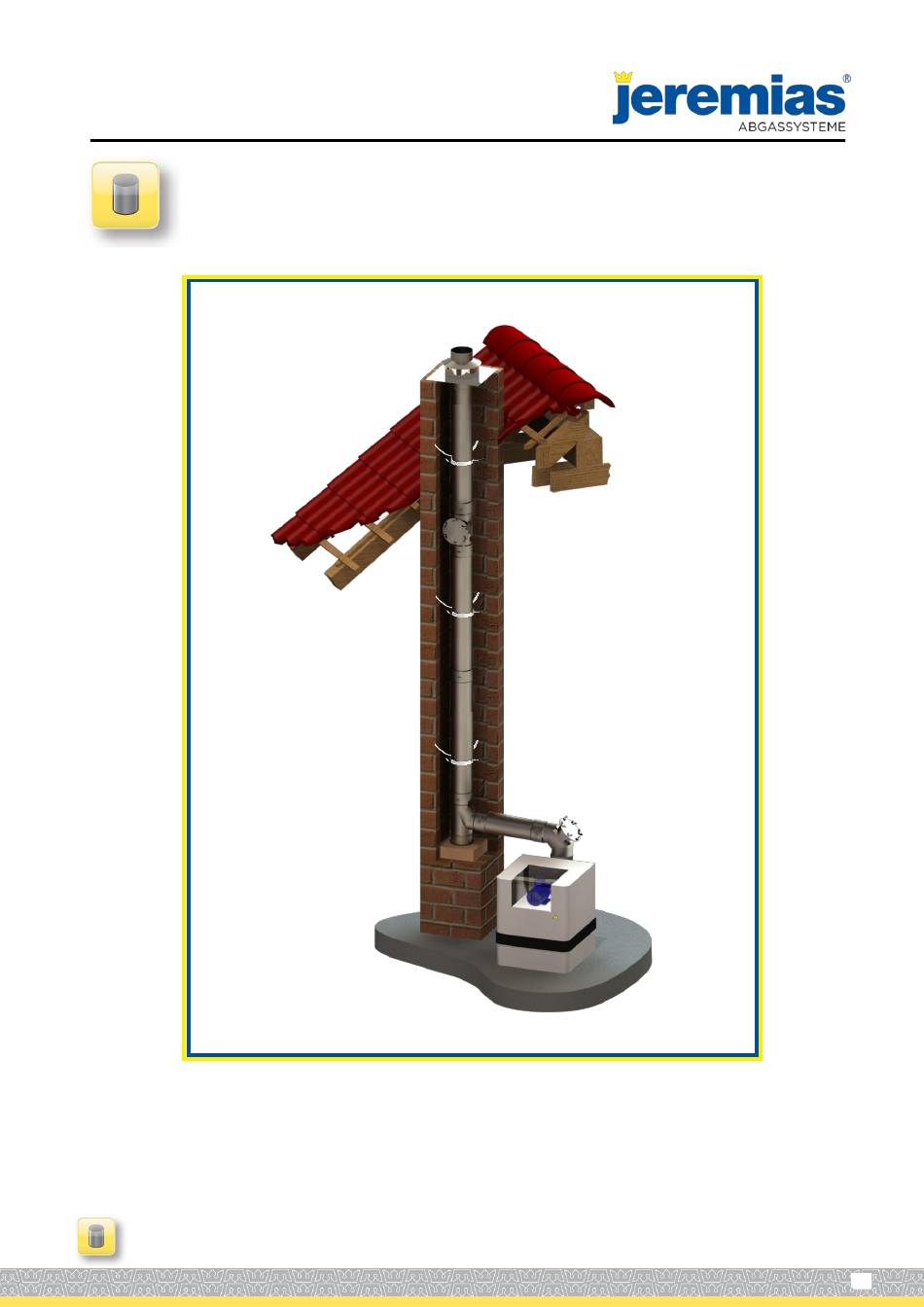

- Seite 1 MONTAGEANLEITUNG Einwandiges, konisch dichtendes Abgassystem für den Einbau in Schächte Typ EW-KL Version 5/ Juni 2018 Montageanleitung EW-KL...
-
Seite 2: Einwandiges, Konisch Dichtendes Abgassystem Für Den Einbau In Schächte Typ Ew-Kl
Einwandiges, konisch dichtendes Abgassystem für den Einbau in Schächte Typ EW-KL Zertifizierung 0036 CPR 9174 004 nach EN 1856-1 (Weitere Details entnehmen Sie der Leistungserklärung des Systems EW-KL im Schacht) Version 5/ Juni 2018 Montageanleitung EW-KL... - Seite 3 Einwandiges, konisch dichtendes Abgassystem für den Einbau in Schächte Typ EW-KL Inhaltsverzeichnis: Systemübersicht..............Seite 4 Einbau und Vorschriften ..........Seite 6 Aufbauhöhen ……………………………………………..…….……..Seite 6 Bauseitige Anforderungen………………………………………... Seite 7 Mindestabstände zu brennbaren Baustoffen .………..Seite 7 Montage des senkrechten Teils der Abgasanlage Aufbau der Elemente ………………………………………..
- Seite 4 Wasserdampftaupunkttemperatur des Abgases liegt, verzichtet werden. In der Abgasanlage darf Überdruck/ Hochdruck bis 5000 Pa herrschen. Klassifizierung nach EN 1856-1: Systemabgasanlage EN 1856-1 T450 – H1 – W – V2 – L50060 – Oxx* Version 5/ Juni 2018 Montageanleitung EW-KL...
- Seite 5 In der Abgasanlage darf Überdruck / Hochdruck bis 5000 Pa herrschen. Klassifizierung nach EN 1856-1: Systemabgasanlage EN 1856-1 T600 – H1 – W – V2 – L50060 – Gxx* xx*: Der Abstand zu brennbaren Bauteilen ist Ø-abhängig, siehe Tabelle 2. ausgenommen Anthrazitkohle aus Ibbenbüren Version 5/ Juni 2018 Montageanleitung EW-KL...
- Seite 6 Die Tauglichkeit und sichere Benutzbarkeit der Abgasanlage ist vor Inbetriebnahme durch den bevollmächtigten Bezirksschornsteinfeger bescheinigen zu lassen! AUFBAUHÖHEN Maß A Wandstärke Innenrohr in mm Innen- Ø in mm Bild 1: Aufbauhöhen Tabelle 1: Aufbauhöhe über T-Anschluss (Angaben in m) Version 5/ Juni 2018 Montageanleitung EW-KL...
- Seite 7 Hinweis: Bei Durchführung der Abgasanlage durch Bauteile aus oder mit brennbaren Baustoffen gelten die örtlichen bzw. nationalen Vorschriften, es können auch die zugelassenen Jeremias Wand-, Decken- und Dachdurchführungen LUX-ECO & LUX-NOVA verwendet werden. Diese besitzen jedoch nur eine nationale Zulassung für Deutschland, Österreich und die Schweiz.
- Seite 8 Der Abstand zu brennbaren Baustoffen bezieht sich auf einen hinterlüfteten Einbau auf gesamter Länge (s. Bild 3)! Abstandsmaß xx siehe Tabelle 2 Edelstahlinnenrohr EW-KL (evtl. mit 25mm Dämmung) nicht brennbarer Schacht z. B. gemauerter Schornstein Abstand hinterlüftet auf gesamter Länge...
- Seite 9 Alle Bauteile sind so zu montieren, dass die Muffe nach oben bzw. in Strömungsrichtung der Abgase zeigt. Die Abdichtung der Bauteile des Systems EW-KL erfolgt durch eine metallische Flächendichtung, welche durch konisch geformte Steckenden erzielt wird. Dies hat den Vorteil, dass auf zusätzliche Dichtmaterialien (z. B. Silikondichtungen) verzichtet werden kann und damit eine hohe Dichtigkeit bei Einsatztemperaturen bis 600°C erreicht wird.
- Seite 10 Hammerschläge Seite (Sickenseite) hauchdünn auftragen gestaucht, dadurch entsteht eine druckdichte konische Verbindung. Dieser Vorgang wiederholt sich für jedes Element Strömungsrichtung Bild 5: der Abgase Verbinden der Elemente (Muffe nach oben zeigend) Version 5/ Juni 2018 Montageanleitung EW-KL...
-
Seite 11: Montage Der Rohrsäule
Reinigungselement und T-Anschluss Ausgleichsstücke zu setzen. Achtung: Die Standard-Längenelemente des Systems EW-KL können nicht gekürzt werden. Muss ein Längenelement gekürzt werden, so sind die konisch kürzbaren Längenelemente KLK0604 (250 mm), KLK0603 (500 mm) oder KLK0602 (980 mm) zu verwenden! Das Kürzen darf nur mit Werkzeug erfolgen, welches für die Bearbeitung von... -
Seite 12: Reinigungsöffnung
Bei Reinigungsöffnungen in Abgasleitungen für flüssige und gasförmige Brennstoffe, bis zu einer Abgastemperatur von 400°C, genügt ein Abstand von 20cm zu Bauteilen aus oder mit brennbaren Baustoffen, sowie brennbaren Gegenständen. Für Abgastemperaturen bis 600°C sind die Abstände wie bei Schornsteinen einzuhalten. Version 5/ Juni 2018 Montageanleitung EW-KL... -
Seite 13: Schrägführung Der Abgasanlage
Ringspalt zwischen der Außenwandung des Innenrohres bzw. einer eventuell dort vorhandenen Dämmung und der Schachtinnenseite ständig zu hinterlüften. Anforderungen hierfür ergeben sich in Deutschland nach der DIN V 18160 Teil 1. Andere geltende nationale Vorschriften oder Anforderungen sind ebenfalls zu beachten. Version 5/ Juni 2018 Montageanleitung EW-KL... -
Seite 14: Montage Kopfabdeckung
Abnahme ist. Nach DIN EN 1856 Teil 1 und DIN V 18160 Teil 1 darf die Leckrate bei einem Prüfdruck von 200 Pa (P1) / 5000 Pa (H1) nicht mehr als 0,006 l/(m²s) betragen. Version 5/ Juni 2018 Montageanleitung EW-KL... -
Seite 15: Allgemeine Hinweise
Die Ableitung für Kondensat und Niederschlagwasser zum Abwasserkanal ist bauseits vorzusehen (Kanalanschluss bis zur Abgasanlage führen)! Der Kondensatablauf sollte, insbesondere bei Anschluss von Festbrennstofffeuerstätten, regelmäßig gereinigt und von Ablagerungen befreit werden, um die Abführung von Niederschlagswasser und Kondensat gewährleisten zu können. Version 5/ Juni 2018 Montageanleitung EW-KL... -
Seite 16: Kondensatabführung An Der Sohle
Kondensatablauf ist bei feuchter Betriebsweise zu entfernen, um den vollständigen Ablauf des Kondensats gewährleisten zu können. Wird diese nicht entfernt, so kann ein Austritt der angesammelten Feuchtigkeit über die Steckverbindung der Kondensatschale und somit eine Durchfeuchtung des Schachtes nicht ausgeschlossen werden. Version 5/ Juni 2018 Montageanleitung EW-KL... - Seite 17 Reinigungselement rund z. B. für trockene Betriebsweise bis 600°C/ 5000Pa KL0630HT Längenelement z. B. 1000 mm KL603 Winkel 87° mit Stützfuß (mit Längenelementen zur Abstützung nach unten beliebig verlängerbar) KL0606 Bild 7: Ausführungsbeispiel EW-KL Version 5/ Juni 2018 Montageanleitung EW-KL...
- Seite 18 ABSCHLIESSENDE HINWEISE Die Abgasanlage EW-KL wurde auf Gasdichtheit, Korrosionsbeständigkeit und sichere Montage hin entwickelt und geprüft. Es dürfen somit nur Originalteile des Jeremias Systems EW-KL verwendet werden. Außerdem sind die Herstellerangaben und die Montageanleitung einzuhalten. Technische Änderungen sind vorbehalten! KENNZEICHNUNG NACH DER MONTAGE Die installierte senkrechte Abgasanlage ist mit nachfolgendem Typenschild zu versehen.
