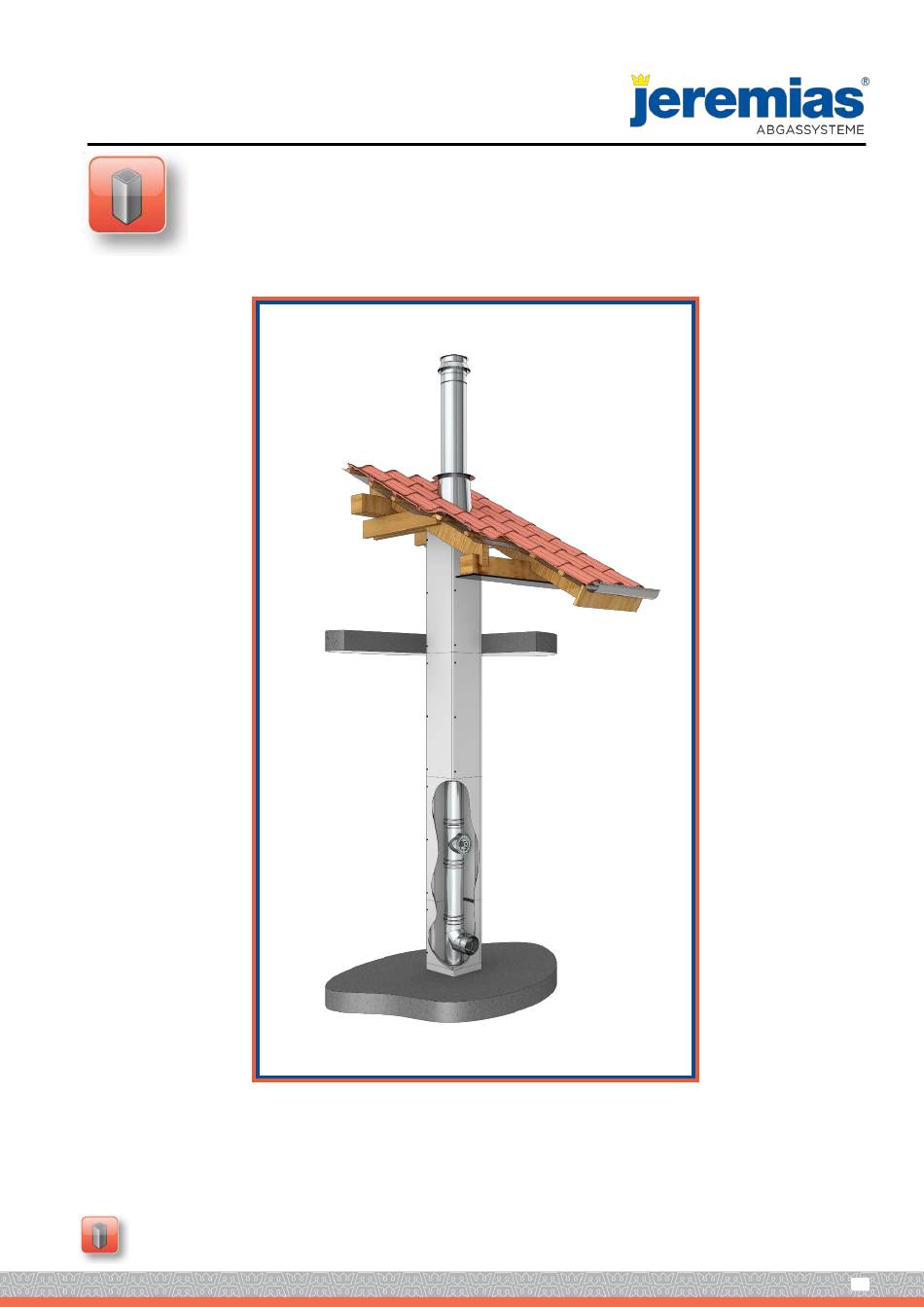

- Seite 1 MONTAGEANLEITUNG Schachtsystem FURADO-A Version 3/ August 2018 Montageanleitung FURADO-A...
- Seite 2 Schachtsystem FURADO-A Z-7.4-3482/ Z-7.4-3478/ Z-7.4-3483 FURADO-A (deutsche Zulassungen) CE 0036 CPR 9174 074 FURADO-A (außerhalb Deutschland) (Die Zulassungen stehen Ihnen als Download unter www.jeremias.de zur Verfügung) Version 3/ August 2018 Montageanleitung FURADO-A...
-
Seite 3: Inhaltsverzeichnis
Schachtsystem FURADO-A Inhaltsverzeichnis Systemübersicht ..............Seite 4 Einbau und Vorschriften ..........Seite 7 Ein- und mehrzügige Variante ........Seite 7 Seitliches Ausknicken ............Seite 8 Aufbauhöhen ..............Seite 8 Abstand zu brennbaren Bauteilen .........Seite 9 Einbau als Verbindungsleitung ........Seite 12 Einbau innerhalb und außerhalb von Gebäuden ..Seite 12... -
Seite 4: Systemübersicht
Z-7.4-3483 T600 – H1 – W – 2 – O50 – L Z-7.4-3483 Bestehend aus: Innenrohr: CE-zertifiziert Dämmung: min. 25 mm Außenschale: Calciumsilikatschacht 60 mm Wanddicke (erreicht Feuerwiderstand L Ringspalt: min. 20 mm erforderlich Version 3/ August 2018 Montageanleitung FURADO-A... - Seite 5 20 mm erforderlich 2. DN 80 – 450 T160 – N1 – W – V2 – L50050 – O00 Bestehend aus: Innenrohr: Jeremias Typ EW-KL oder Typ EW-FU Dämmung: keine – bzw. optional möglich Außenschale: Calciumsilikatschacht 60 mm Wanddicke (erreicht Feuerwiderstand L...
- Seite 6 T400 – N1 – W – V2 – L50050 – O50 DN 350 – 450 T400 – N1 – W – V2 – L50050 – O75 Bestehend aus: Innenrohr: Jeremias Typ EW-KL oder Typ EW-FU Dämmung: min. 25 mm Außenschale: Calciumsilikatschacht 50 mm Wanddicke (erreicht Feuerwiderstand L Ringspalt: min.
-
Seite 7: Einbau Und Vorschriften
Hierfür muss zum Durchmesser des Innenrohres, min. 2 x 20 mm Ringspalt und je nach Ausführung ggf. min. 2 x 30 mm Dämmung (Rechenwert) berücksichtigt werden. Schacht einzügig Schacht zweizügig Schacht mehrzügig Schachtzunge Variante 1 (V.1) Schachtzunge Variante 2 (V.2) Stumpf gestoßen Eingelassen Version 3/ August 2018 Montageanleitung FURADO-A... -
Seite 8: Seitliches Ausknicken
Außerhalb von Gebäuden ist der Schacht min. alle 3 m mit Wandhaltern zu befestigen. AUFBAUHÖHEN Abgasführendes Rohr (DN 80- DN 300): bis zu 27 m Abgasführendes Rohr (DN 350- DN 450): bis zu 21 m Schacht (für alle Querschnitte): bis zu 25 m Version 3/ August 2018 Montageanleitung FURADO-A... -
Seite 9: Abstand Zu Brennbaren Bauteilen
Ringspalt von min. 20 mm erforderlich. 3. Bauaufsichtliche Zulassung Z-7.4-3482 Bei der Temperaturklasse T200 muss kein Abstand zu brennbaren Bauteilen berücksichtigt werden (senkrechte Abgasführung). Zwischen Dämmung und Schachtinnenseite ist ein Ringspalt vom min. 20 mm erforderlich. Version 3/ August 2018 Montageanleitung FURADO-A... - Seite 10 T160 – H1 – W – V2 – L50050 – O00 DN 80-450 kein Abstand zu brennbaren Bauteilen - Schacht 60 mm Wandstärke L 90 bzw. Schacht 50 mm Wandstärke L - min. 20 mm Ringspalt zwischen abgasführendem Rohr und Schachtinnenseite beachten Version 3/ August 2018 Montageanleitung FURADO-A...
- Seite 11 - der Abstand zu brennbaren Bauteilen kann hinterlüftet oder mit mineralischer Dämmung 90-117kg/m³ vollflächig ausgedämmt werden - Schacht 60 mm Wandstärke L - min. 25 mm Dämmung - min. 20 mm Ringspalt zwischen Dämmung und Schachtinnenseite beachten Version 3/ August 2018 Montageanleitung FURADO-A...
-
Seite 12: Einbau Als Verbindungsleitung
Bei Einbau innerhalb Gebäuden: Die Dampfsperre (meist bauseits vorhanden) kann direkt an der Außenfläche des FURADO Schachtes angeklebt werden. Es ist zu beachten, dass die Oberfläche des Schachtes zumindest in diesem Bereich grundiert werden muss. Version 3/ August 2018 Montageanleitung FURADO-A... -
Seite 13: Montage
LS … x … 1250 LS … x … 05 in Kombination mit Basiselement 500mm mit (Darstellungen ohne die erforderlichen Dämmschalen) Ausschnitt für Reinigungs- türe und Bohrung für Kon- densatablauf unten LS … x … 1500 Version 3/ August 2018 Montageanleitung FURADO-A... -
Seite 14: Verkleben Der Schachtelemente
Höhe auf die Frontplatte übertragen werden. Bitte beachten Sie bei Abgastemperaturen >160°C 2 x 25mm Dämmstärke zum T- Anschlussstutzen hinzuzurechnen. Die Öffnung kann nun z. B. mit einer Stichsäge ausgeschnitten werden. (Darstellung ohne die erforderlichen Dämmschalen) Artikelcode LS … x … 130 Version 3/ August 2018 Montageanleitung FURADO-A... -
Seite 15: Schachtelemente
9.4 SCHACHTELEMENTE (Darstellungen ohne die erforderlichen Dämmschalen) Längen Schachtelemente 1000 und Innenrohre Nutzlänge Schacht Nutzlänge Innenrohre Nutzlänge Dämmrohr- 1000 schale Version 3/ August 2018 Montageanleitung FURADO-A... -
Seite 16: Schrägführung
Zur Kompensation der Längenausdehnung des Innenrohres innerhalb der Schrägführung können unsere flexiblen Systeme LINE-F (Edelstahl) oder EW-PP-FLEX (Kunststoff verwendet werden. Die jeweilige Montageanleitung der vorgenannten Systeme sind hierbei zwingend zu berücksichtigen! Schrägführung mit LINE-F Schrägführung mit EW-PP-FLEX Version 3/ August 2018 Montageanleitung FURADO-A... -
Seite 17: Dw-Ausführung Über Dach
9.6 DW-AUSFÜHRUNG ÜBER DACH FURADO Übergang auf DW über Dach Es gibt zwei Ausführungsvarianten über Dach: Variante: Ausführung mit DW-FU (32,5 mm Dämmstärke) 2. Variante: Ausführung mit DW-ECO 2.0 (25 mm Dämmstärke) Version 3/ August 2018 Montageanleitung FURADO-A... -
Seite 18: Maximale Höhen Über Dach
Mit typgeprüfter Abspannung (DW 193 oder DW-ECO 193) bis zu max. 4,5 m über Dach (5,5 m ab Ankerplatte) Siehe Darstellung unten: Ab Ankerplatte bis Befestigung 2-Punktabspannschelle max. 3 m und maximale Höhe über 2-Punktabspannschelle 2,5 m. Version 3/ August 2018 Montageanleitung FURADO-A... -
Seite 19: Ausführung Mit Schacht Über Dach
9.8 AUSFÜHRUNG MIT SCHACHT ÜBER DACH FURADO-A: Schacht über Dach Beispiel einer Kaminverkleidung gemäß Jeremias Preis- liste oder auch bausei- tige Verkleidung möglich nach DIN V 18160-1 z. B. Sparrenhalter universal LS ... x ... 1518 max. 1,5 m Die Abdichtung des Schachtes gegen das Eindringen von Niederschlagswasser im Bereich der Dach- durchdringung kann neben den klassischen Stülpköpfen mit Bleico-... -
Seite 20: Schachtabdichtung (Im Gebäude)
Hilfe der Schachtabdichtung WINKELECK wieder verschlos- sen werden. Die Abdichtung verfügt auch über einen Putzträger, so- mit ist ein verputzen möglich. Auf unserer Homepage www.jeremias.de steht dem ausführenden Fachhandwerk eine bebilderte Montageanleitung mit Beschreibung zur Verfügung. Version 3/ August 2018 Montageanleitung FURADO-A... -
Seite 21: Ausführung Mit Schacht Über Dach
10mm Dicke Dämmung (nicht brennbare Mineralwolle 90-117 kg/m³ nach Baustoffklasse A1) ausreichend. Bei Durchführung durch eine brennbare Decke muss umlaufend eine 50mm Dicke Dämmung (nicht brennbare Mineralwolle 90-117 kg/m³ nach Baustoffklasse A1) berücksichtigt wer- den. (Darstellung ohne Schachtverkleidung/ Einblechung) Version 3/ August 2018 Montageanleitung FURADO-A... -
Seite 22: Ausführungsbeispiele
AUSFÜHRUNGSBEISPIELE (für Überdruckbetrieb) 10.1 SCHACHT ÜBER DACH Kunststoffinnenrohr und Schacht mit Wandstärke 60mm für Abgastemperaturen bis 160°C Hinweis: Zur besseren Ansicht, Darstellung der im Bild gezeigten Schachtelemente ohne Frontplatte Version 3/ August 2018 Montageanleitung FURADO-A... -
Seite 23: Dw-Eco 2.0 (Dwa25) Über Dach
10.2 DW-ECO 2.0 (DWA25) ÜBER DACH mit 25 mm Dämmung (raumluftunabhängig) Hinweis: Zur besseren Ansicht, Darstellung der im Bild gezeigten Schachtelemente ohne Frontplatte Version 3/ August 2018 Montageanleitung FURADO-A... -
Seite 24: Dw-Eco 2.0 Über Dach (Raumluftunabhängig) Seite 23 10.3 Dw-Fu Über Dach (Raumluftabhängig)
32,5 mm Dämmung (raumluftabhängig) Hinweis: Zur besseren Ansicht, Darstellung der im Bild gezeigten Schachtelemente ohne Frontplatte Opfenrieder Str. 11-14 · 91717 Wassertrüdingen Tel.: 09832 68 68 50 · Fax: 09832 68 68 68 info@jeremias.de · www.jeremias.de Version 3/ August 2018 Montageanleitung FURADO-A...
