WICHTIGE VORSICHTSMASSNAHMEN Bei der Verwendung von Elektrogeräten empfiehlt es sich, sich an einige Vorsichtsmassnahmen zu halten, um die Gefahr von Brand, elektrischen Schlägen und Unfällen einzuschränken. • Alle in diesem oder jedem anderen in der Verpackung enthaltenen Heft angegebenen Anweisungen und Informationen aufmerksam durchlesen, ehe die Espressomaschine eingeschaltet oder benutzt wird.
BETRIEBSANLEITUNGEN ZUM NETZKABEL • Das mitgelieferte Netzkabel ist relativ kurz, damit es sich nicht verdrehen kann oder Sie darüber stolpern.Längere Netzkabel können verwendet werden, doch sollte man dabei mit größter Vorsicht vorgehen. • Sollte ein längeres Netzkabel verwendet werden, folgendes überprüfen: a.

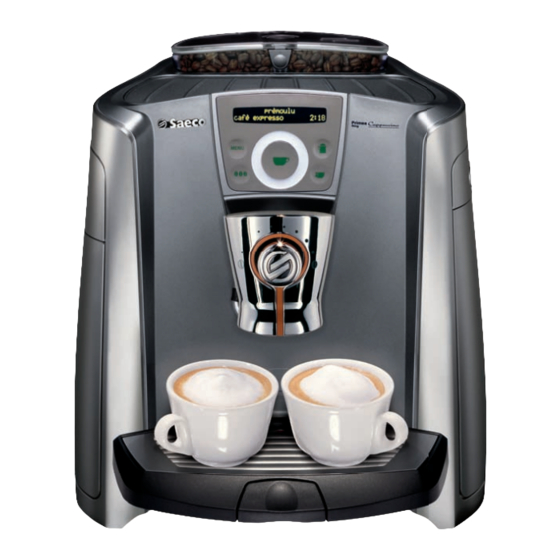

GERÄT Kaffeebohnenbehälter Taste zum Öffnen des Kaffeebohnenbehälters Deckel für Kaffee - bohnen behälter Vorwärmeplatte für Tassen Trichter für vorgemahlenen Kaffee Bedienfeld Hauptschalter Servicetüre Kaffeeauslauf Abtropfschale, Abtropfgitter und Kaffeesatzbehälter Schwimmer Taste zum Anheben/Senken der Abtropfschale Vorrichtung für den Milchbehälter Heißwasserdüse Wassertank (interne) Brühgruppe Wasserauffangschale Anschluss für das...
INSTALLATION EINSCHALTEN DER MASCHINE Assicurarsi che l’interruttore generale non sia premuto. Den Knopf auf dem Den Deckel zum Schließen bis Den Wassertank herausnehmen. Bohnenbehälter drücken, um den zum Anschlag nach unten Es wird empfohlen, den Filter Deckel zu öffnen. Den Behälter drücken.
In dieser Phase muss entschieden nein werden, ob der Filter “Aqua Prima” installiert wird. Saeco empfi ehlt die Verwendung des Filters. Der Filter “Aqua Prima” reinigt das Wasser und bringt das gesamte Kaffeearoma besser zur Geltung.
FILTER „AQUA PRIMA” Zum Verbessern der Qualität des verwendeten Wassers den Filter “Aqua Prima“ installieren. Anschließend das Initialisierungsprogramm des Filters aktivieren (siehe Programmierung); auf diese Weise meldet die Maschine dem Benutzer, wann der Filter ausgewechselt werden muss. Den Filter „Aqua Prima“ Den Applikator auf den Filter Den Filter in den leeren Tank auspacken;...
DISPLAY Eine Getränkeausgabe Zugang zum starkes aroma espresso 08:33 mit Milch wählen Programmmenü Das gewünschte Produkt durch Bewegen des Fingers Bestätigungstaste auf dem Ring auswählen Auswahltaste Das Kaffeearoma Heißwasser wählen • Für 2 Tassen die Taste zweimal drücken. Dieser Vorgang ist bis zum Ende des Mahlvorgangs möglich.
Die SBS-Vorrichtung wurde entwickelt, um dem Kaffee den gewünschten Körper und die richtige Geschmacksintensität zu geben. Eine einfache Drehung des Einstellknopfes und schon bekommt der Kaffee den Charakter, der dem persönlichen Geschmack am besten entspricht. SBS – SAECO BREWING SYSTEM MITTELSTAR- MITTELSTAR-...
PRODUKTAUSGABE DIE K AFFEE-, HEISSWASSER- UND MILCHAUSGABE K ANN JEDERZEIT DURCH ERNEU- TES DRÜCKEN DER TASTE UNTERBROCHEN WERDEN. DIE AUSGEGEBENE MILCH K ANN HOHE TEMPERATUREN ERREICHEN: VERBRÜHUNGS- GEFAHR! DIE DIREKTE BERÜHRUNG MIT DEN HÄNDEN VERMEIDEN. DIE VERWENDETE MILCH MUSS KORREKT GELAGERT WORDEN SEIN. KEINE MILCH NACH ABLAUF DES AUF DER PACKUNG ANGEGEBENEN HALTBARKEITSDATUMS VERWENDEN.
GETRÄNKEZUBEREITUNG MIT KAFFEEPULVER Das Kaffeepulver wird in den dafür vorgesehenen Behälter neben dem Bohnenkaffeebehälter gefüllt. In diesen Behälter darf nur gemahlener Kaffee für Espressomaschinen gefüllt werden, niemals Bohnenkaffee oder löslicher Kaffee (siehe Kapitel „Getränkeprogrammierung” Seite 15). ACHTUNG: ERST DANN K AFFEEPULVER IN DEN BEHÄLTER FÜLLEN, WENN EIN PRODUKT MIT DIESER ART VON K AFFEE AUSGEGEBEN WERDEN SOLL.
PRODUKTAUSGABE HEISSWASSERAUSGABE ZU BEGINN DER AUSGABE KÖNNEN HEISSWASSERSPRITZER AUSTRETEN: VERBRÜHUNGSGE- FAHR! DIE HEISSWASSERDÜSE K ANN SEHR HOHE TEMPERATUREN ERREICHEN: DIE DIREKTE BERÜHRUNG MIT DEN HÄNDEN VERMEIDEN. Die Maschine gibt die programmierte Wassermenge ausgabe läuft heißes wasser 08:33 heißes wasser aus. Zum Verlassen der Funktion “Heißwasser”...
In diesem Fall kann der Benutzer weitere Hinweis: vor dem Ausführen dieser Funktion sicherstellen Getränke zubereiten, während auf der Maschine dass: weiterhin die Meldung für die Spülung des 1 ein ausreichend großes Gefäß unter den Auslauf gestellt Milchkreislaufs angezeigt wird. wurde;...
PRODUKTAUSGABE ESPRESSO MIT MILCH Den Milchbehälter füllen starkes aroma starkes aroma starkes aroma espresso 08:33 espresso mit milch 08:33 espresso mit milch 08:33 Espresso Macchiato durch Bewegen Das Aroma durch ein- oder Die Taste drücken. des Fingers über den Ring mehrmaliges Drücken der Taste auswählen.
GETRÄNKEPROGRAMMIERUNG Jedes Getränk kann dem persönlichen Geschmack entsprechend programmiert werden. 1. PROGRAMMIERUNG DURCH SELBSTERLERNUNG Die beim Drücken der Taste ausgegebene Kaffee- bzw. Milchmenge kann für alle Getränke schnell programmiert werden. Nach der Auswahl des zu programmierenden Getränks die Taste gedrückt halten, bis beispielsweise folgende Anzeige auf dem Display erscheint: selbstlernen aktiv espresso...
Seite 19
GETRÄNKEPROGRAMMIERUNG starkes aroma einstellungen getränke espresso 08:33 Sicherstellen, dass der Wassertank und Die Taste drücken. “einstellungen getränke” der Bohnenkaffeebehälter voll sind; die wählen. Zur Bestätigung die Taste Tasse unter den Auslauf stellen. drücken. einstellungen getränke starkes aroma kaffee:¿¸¿ latte macchiato latte macchiato latte macchiato Das zu programmierende Getränk...
MASCHINENPROGRAMMIERUNG Der Benutzer kann einige Maschinenfunktionen so programmieren, dass sie an die persönlichen Bedürfnisse angepasst werden. starkes aroma espresso 08:33 nke” aste Die Taste drücken, um: - die Wahl zu bestätigen; - die neuen Einstellungen zu speichern. 1 Die Taste drücken.
MASCHINENPROGRAMMIERUNG MASCHINENEINSTELLUNGEN Zum Einstellen der allgemeinen Betriebsparameter der Maschine die Taste drücken und “maschineneinstellungen” wählen. Den Finger über den Ring bewegen, um: maschineneinstellungen maschineneinstellungen sprache tonalarme die Menüsprache einzustellen die akustischen Alarme einzustellen/ zu aktivieren maschineneinstellungen maschineneinstellungen wasserfilter wartung die Maschinenfunktion für den Filter die Maschinenkreisläufe zu reinigen „Aqua Prima“...
MENÜ „WÄRMEPLATTE” > maschineneinstellungen > wärmeplatte. Zum Einstellen des Betriebs der Wärmeplatte, die sich im oberen Maschinenbereich befi ndet. Folgendes kann eingestellt maschineneinstellungen maschineneinstellungen wärmeplatte werden: - immer ein - immer aus - aus in standby MENÜ „WASSERFILTER” > maschineneinstellungen > wasserfilter. Diese Funktion unterstützt bei der Verwendung des Filters, weil sie den Benutzer darauf hinweist, wann der Filter auszuwechseln ist.
MASCHINENPROGRAMMIERUNG MENÜ „SPÜLUNG” > maschineneinstellungen > spülunzyclus Für die Reinigung der internen Leitungen, um eine Getränkeausgabe mit frischem Wasser zu gewährleisten. Bei allen neuen Maschinen wurde diese Funktion bereits vom Hersteller aktiviert. Folgendes kann eingestellt maschineneinstellungen maschineneinstellungen spülzyclus werden: - ja - nein Hinweis: diese Spülung wird bei jedem Einschalten der Maschine nach der Heizphase durchgeführt.
MENÜ „AKUSTISCHE ALARME” > maschineneinstellungen > tonalarme Zum Freigeben und Sperren der akustischen Maschinensignale. maschineneinstellungen maschineneinstellungen tonalarme tonalarme tastenton Folgendes kann eingestellt werden: - tastenton: zum Aktivieren/Ausschalten des abgegebenen Tons bei jedem Tastendruck; - hinweis milchqualität: zum Aktivieren/Ausschalten des Tonsignals, wenn der Milchbehälter zu lange in der Maschine verblieben ist.
MASCHINENPROGRAMMIERUNG MENÜ „WARTUNG” > maschineneinstellungen > wartung. Zum Reinigen aller internen Maschinenkreisläufe, die von der Kaffee- und Milchzubereitung betroffen sind. Den Finger über den Ring bewegen, um: wartung wartung reinigungszykl. milch reinig.-zyklus kaffee nach der Getränkezubereitung die die Reinigung der Brühgruppe Spülung des Milchkreislaufs durchzuführen.
Reinigungszyklus Kaffeekreislauf > maschineneinstellungen > wartung > reinig.-zyklus kaffee Zum Reinigen der internen Maschinenkreisläufe, die von der Kaffeeausgabe betroffen sind. Hinweis: bevor diese Funktion ausgeführt wird, sicherstellen, dass: 1. ein ausreichend großes Gefäß unter dem Kaffeeauslauf steht; 2. die dafür vorgesehene Reinigungstablette in die Brühgruppe eingelegt wurde; 3.
MASCHINENPROGRAMMIERUNG Reinigungszyklus Milchkreislauf > maschineneinstellungen > wartung > reinig.-zyklus milch Zum Reinigen der internen Maschinenkreisläufe, die mit der Milch in Berührung kommen. Hinweis: bevor diese Funktion ausgeführt wird, sicherstellen, dass: 1. ein ausreichend großes Gefäß bereitsteht; 2. der Milchbehälter keine Milchreste mehr enthält und gereinigt wurde; 3.
Seite 28
bitte warten ok drücken läuft reinig.-zyklus milch reinig.-zyklus milch reinig.-zyklus milch Warten..Das Ende des Reinigungsvor- Die Taste drücken, um Ein Gefäß unter die Heißwas- den Zyklus zu starten. gangs abwarten. serdüse stellen. mit wasser füllen reinigung reinig.-zyklus milch reinig.-zyklus milch Nach Beendigung des Den Milchbehälter herausneh- Den Behälter ausspülen und...
DER VORGANG MUSS VON EINER PERSON ÜBERWACHT WERDEN. ACHTUNG! AUF KEINEN FALL ESSIG ALS ENTKALKUNGSMITTEL VERWENDEN. Es wird empfohlen, das Saeco-Entkalkungsmittel zu verwenden. Es muss in jedem Fall ein ungiftiges und unschädli- ches, handelsübliches Entkalkungsmittel für Kaffeemaschinen verwendet werden. Das aufgelöste Entkalkungsmittel muss nach den Herstellerangaben und den landesüblichen Vorschriften entsprechend entsorgt werden.
Seite 30
Um die Entkalkung durchzuführen, bevor die Maschine gesperrt wird oder auf die Notwendigkeit der Entkalkung hinweist. maschineneinstellungen wartung wartung entkalkungszyklus entkalkungszyklus Das Entkalkungsmittel einfüllen und die Taste drücken, Wenn die Lösung aufgebraucht um den Zyklus zu starten. ist, erscheint auf dem Display: entkalkung läuft wassertank füllen tank einsetzen...
MASCHINENPROGRAMMIERUNG UHREINSTELLUNG > maschineneinstellungen > einstellungen uhr Zum Einstellen der aktuellen Uhrzeit, des Datums und des Formats, in dem die Uhrzeit angezeigt werden soll. maschineneinstellungen einstellungen uhr In diesem Menü kann man: - die aktuelle Uhrzeit (Stunden und Minuten) - das Anzeigeformat der Uhrzeit (24 Stunden - AM/PM) - das aktuelle Datum (Tag - Monat - Jahr - Wochentag) einstellen.
Einstellen des Datums > maschineneinstellungen > einstellungen uhr > einstellung datum Zum Einstellen des Datums (Tag, Monat, Jahr, Wochentag). Die Vorgangsweise ist für alle Parameter dieselbe. maschineneinstellungen einstellungen uhr einstellung datum einstellungen uhr einstellung datum Den Parameter, den man einstellen möchte, wählen, z.B.
MASCHINENPROGRAMMIERUNG STANDBY-EINSTELLUNG > maschineneinstellungen > einstellung standby maschineneinstellungen einstellung standby In diesem Menü kann man: einstellung standby einstellung standby standby einstellung timer den Energiesparmodus einstellen (Zeit, die Timer einstellen (Aktivierung der die verstreichen muss, bevor die Ein-/Ausschaltzeiten, Einstellung einer Maschine nach der letzten Ausgabe in Ein- und Ausschaltzeit pro Tag) den Energiesparmodus gestellt wird) Standby...
Seite 34
2. Einstellung eines Einschaltintervalls Es kann für jeden Wochentag eine Einschaltzeit und eine Ausschaltzeit eingestellt werden (in diesem Fall wird gezeigt, wie für den Montag ein Intervall eingestellt wird). maschineneinstellungen einstellung timer montag einstellung standby montag einschaltung 08h (am) 00 min montag einschaltung montag einschaltung montag...
MASCHINENPROGRAMMIERUNG SPEZIALFUNKTIONEN Mit diesem Menü können Spezialfunktionen der Maschine aufgerufen werden. Um ins Menü zu gelangen, die Taste drücken und “sonderfunktionen” wählen. Den Finger auf dem Ring bewegen, um: sonderfunktionen sonderfunktionen einstellungen löschen welt des kaffees die ursprünglichen Betriebsparameter den Kaffee nach weltberühmten der Maschine wieder herzustellen.
WELT DES K AFFEES > sonderfunktionen > welt des kaffees Mit dieser Funktion kann der Benutzer: welt des kaffees welt des kaffees welt des kaffees ristretto espresso italiano café einen echten, starken italienischen einen typisch italienischen einen typisch nordeuropäischen Espresso zubereiten Espresso zubereiten Kaffee zubereiten welt des kaffees...
REINIGUNG UND WARTUNG REINIGUNG UND WARTUNG DER MASCHINE Die anschließend beschriebene Reinigung der Maschine muss mindestens einmal wöchentlich erfolgen. Hinweis: wenn das Wasser mehrere Tage im Wassertank bleibt, darf es nicht mehr verwendet werden. ACHTUNG! Die Maschine nicht ins Wasser tauchen und nur die ausdrücklich dafür geeigneten Teile in der Spülmaschine waschen.
REINIGEN DER BRÜHGRUPPE Die Brühgruppe muss mindestens einmal wöchentlich gereinigt werden. Die Brühgruppe mit lauwarmem Wasser waschen. ACHTUNG! Die Brühgruppe nicht mit Reinigungsmitteln waschen, da sie den korrekten Betrieb beeinträchtigen können. Nicht in der Spülmaschine waschen. Die Servicetür andrücken und Zum Herausnehmen der Die Brühgruppe und den Filter öffnen.
STÖRUNGSMELDUNGEN FEHLERMELDUNG FEHLERBEHEBUNG (außer betrieb) Um die normale Funktionsfähigkeit wiederherzu-stellen, Gerät aus und nach 30“ wieder anschalten. (service rufen) Problem, das den Einsatz des Kundendienstes erforderlich macht. (abtropfschale einsetzen) Die Abtropfschale, die sich unter der Brühgruppe befi ndet, einsetzen. (bohnen-klappe schließ.) Den Deckel des Kaffeebohnenbehälters schließen, um mit der Produktausgabe beginnen zu können.
TECHNISCHE DATEN TECHNISCHE DATEN Nennspannung Siehe Typenschild auf dem Gerät Nennleistung Siehe Typenschild auf dem Gerät Stromversorgung Siehe Typenschild auf dem Gerät Material Gehäuse Kunststoff Abmessungen (L x H x T) 350 x 390 x 430 mm Gewicht 14 Kg Kabellänge 1200 mm Bedienfeld...
SICHERHEITSVORSCHRIFTEN IM NOTFALL Den Stecker sofort aus der Netzsteckdose ziehen. DAS GERÄT NUR • in geschlossenen Räumen verwenden. • zur Zubereitung von Kaffee, Heißwasser und zum Milchaufschäumen verwenden. • Für den Hausgebrauch verwenden. • Von Erwachsenen in guter körperlicher und geistiger Verfassung bedienen lassen VORSICHTSMASSNAHMEN FÜR DEN GEBRAUCH DES GERÄTES •...
Seite 43
SICHERHEITSVORSCHRIFTEN GEFAHREN • Das Gerät darf nicht von Kindern und Personen bedient werden, die dessen Funktionsweise nicht kennen. • Das Gerät kann eine Gefahr für Kinder darstellen. Sollte das Gerät unbeaufsichtigt sein, Netzstecker ziehen. • Kein Verpackungsmaterial in Reichweite von Kindern aufbewahren. •...
