3 Inverter Manager
3.3.3 Esquema de interconexión Sunny Tripower Storage 60

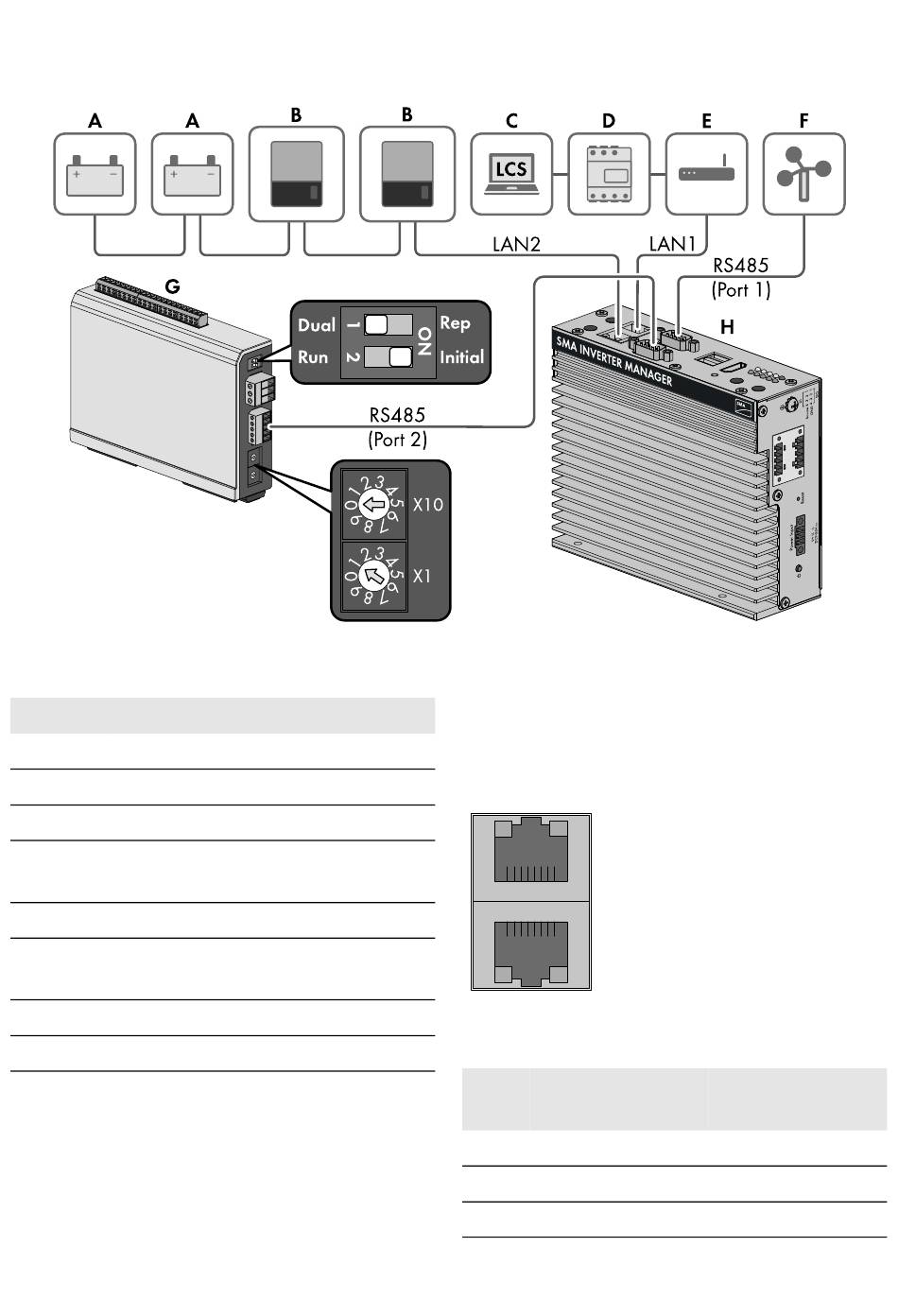

Imagen 3: Esquema de interconexión Sunny Tripower
Storage 60
Posición Denominación
A Batería
B Sunny Tripower Storage 60
C Ordenador con LCS-Tool
D Power Analyser UMG 604-PRO de
Janitza electronics GmbH
E Rúter
Estación meteorológica compatible
con SunSpec Alliance (opcional)
G I/O Box (opcional)
H Inverter Manager
82 IMVIOBOX-IA-xx-18
SMA Solar Technology AG
3.3.4 Conexión de los inversores
y el rúter a través de
ethernet
Asignación de patillas de las hembrillas de red
(LAN 1 y LAN 2):
8 1
1 8
Imagen 4: Asignación de patillas de las hembrillas de
red:
Patill Asignación para
a 10/100 Mbps
1 ETx+
2 ETx-
3 ERx+
Asignación para
1,000 Mbps
TRD(0)+
TRD(0)-
TRD(1)+
Instrucciones de instalación
