SMA Solar Technology AG
Positio Quanti Désignation
n té
A 1 Inverter Manager
B 2 Supports pour le montage
mural
C 1 Support pour montage sur rail
DIN (35 mm DIN rail)
D 1 Raccordement pour
l'alimentation en courant
E 2 Embouts de câblage
1 Plaque à bornes pour
l'alimentation en courant
G 2 Bornier pour le raccordement
série
H 4 Vis pour le montage mural ou
sur rail DIN
I 1 Instructions d'installation

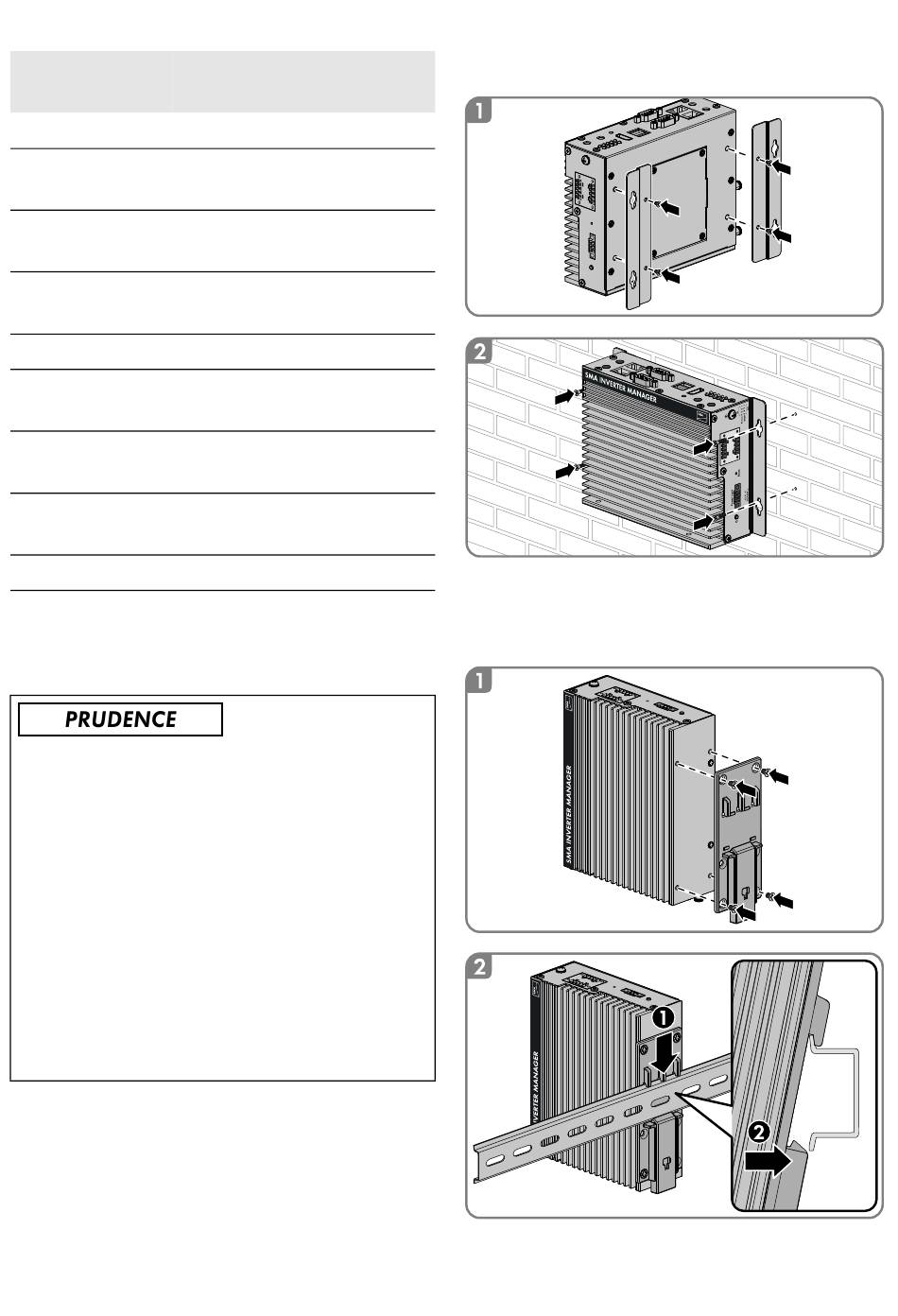

3.2 Montage du SMA Inverter
Manager
Dommages aux produits et aux câbles dus à
l'humidité
Le SMA Inverter Manager et la I/O Box ne sont
pas protégés contre les éclaboussures d'eau. De
l'humidité peut donc pénétrer dans les produits et
les câbles, et les endommager.
• Le SMA Inverter Manager et la I/O Box
doivent être installés dans un environnement
sec, par exemple à l'intérieur ou dans un
boîtier protégé contre les éclaboussures
(indice de protection : au moins IP54 (NEMA
3R)).
Instructions d'installation

3.2.1 Variante 1 : Montage mural

3.2.2 Variante 2 : Montage sur
rail DIN
IMVIOBOX-IA-xx-18
3 Inverter Manager
117
