SMA Solar Technology AG
Solar Inverters

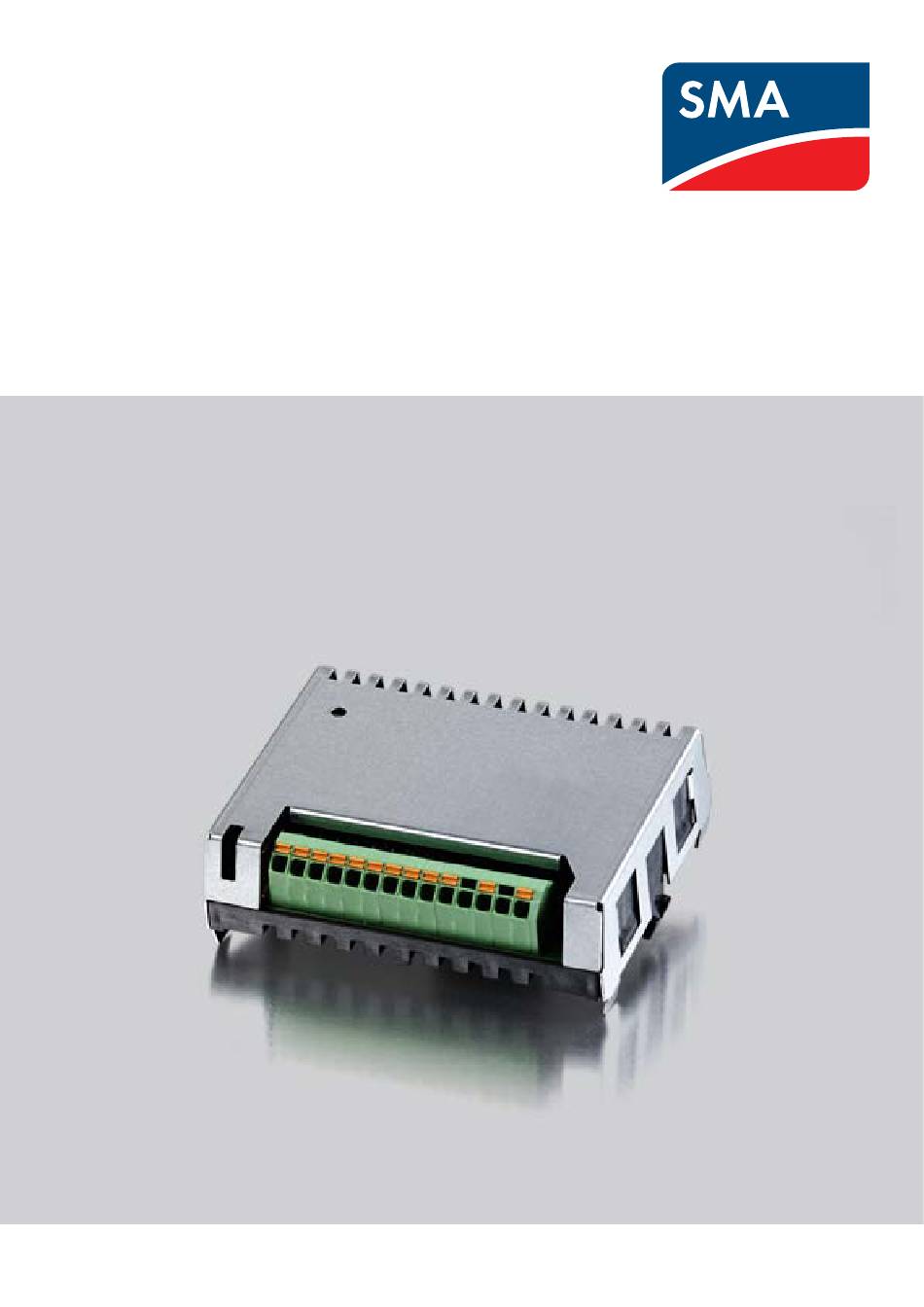

PLA Option
Installation Guide / Installationsanleitung / Guide d'installation / Guía de instalacion /
Guida all'installazione
FLX series
www.SMA.de
Inhaltsverzeichnis
loading

Inhaltszusammenfassung für SMA Solar Technology PLA Option

  • Seite 14: Sicherheit Und Konformität

    Sicherheit und Konformität Sicherheit und Konformität WARNUNG Arten von Sicherheitsmeldungen INSTALLATION UND AUSSERBETRIEBNAHME DES In diesem Dokument werden folgende Symbole WECHSELRICHTERS verwendet: Zur Gewährleistung der optimalen Sicherheit sind die in diesem Dokument beschriebenen Schritte zu befolgen. WARNUNG Beachten Sie, dass der Wechselrichter über zwei spannungsführende Bereiche verfügt, den PV-Eingang Weist auf eine potenziell gefährliche Situation hin, die zu und das AC-Netz.
  • Seite 15 Sicherheit und Konformität VORSICHT WARTUNG UND ÄNDERUNG Reparaturen oder Umrüstungen am Wechselrichter dürfen nur von autorisiertem Fachpersonal durchgeführt werden. Es dürfen ausschließlich die über den Hersteller erhältlichen Originalersatzteile verwendet werden, um eine Gefährdung von Personen auszuschließen. Werden keine Originalersatzteile verwendet, ist die Einhaltung der CE-Richtlinien in Bezug auf elektrische Sicherheit, EMV und Maschinensicherheit nicht gewährleistet.
  • Seite 16 Inhaltsverzeichnis Inhaltsverzeichnis 1 Installation 1.1 Einführung 2 Setup 2.1 Konfigurieren des Einspeisemanagements (Wirk- und Blindleistung) 2.1.1 Konfigurieren der ferngesteuerten Anpassung der Ausgangs-Wirkleistung 2.1.2 Konfigurieren der ferngesteuerten Anpassung der Ausgangs-Blindleistung 2.1.3 Konfigurieren der ferngesteuerten Anpassung des Leistungsfaktors 2.1.4 Konfigurieren von Fallback-Werten 2.1.5 Überprüfung L00410649-02_2q / Rev.
  • Seite 17: Installation

    Installation 1 Installation 1.1 Einführung Die Option verfügt über 6 Digitaleingänge (K1-K6). Diese werden von den Netzbetreibern zur Signalisierung eines In diesem Handbuch werden die Installation und die Leistungsbegrenzungs- oder Blindleistungssollwert-Befehls Einrichtung der PLA-Option in einem Wechselrichter der genutzt. Der aktuelle Relaiszustand wird vom Master- FLX Serie beschrieben.
  • Seite 18 Installation Öffnen Sie am Wechselrichter die Abdeckung des Installationsbereichs. Schieben Sie die PLA-Option in einen der beiden Options-Steckplätze; (Options-Steckplatz 1 oder Options-Steckplatz 2), siehe Abbildung 1.3. Lassen Sie die Option auf beiden Seiten hörbar einrasten. Nutzen Sie die mitgelieferte Kabelverschraubung, um die Kabel vom Rundsteuerempfänger in den Wechselrichter einzuführen.
  • Seite 19 Installation Schließen Sie die Kabel gemäß Abbildung Abbildung 1.4 an. Es wird die Verwendung mehrerer Plusklemmen empfohlen, um die Bündelung von Kabeln außerhalb der PLA-Option zu vermeiden und eine ordnungsgemäße Installation sicherzustellen. In diesem Fall führt die Plusklemme vom Fernsteuerungsgerät direkt zur Plusklemme der PLA-Option.
  • Seite 20: Schließen Und Überprüfen

    Installation WARNUNG Schließen Sie die Option nicht an eine zusätzliche Stromquelle an. Eine zusätzliche Stromquelle von mehr als 20 V am Relais führt zu Beschädigungen des Options- moduls. 1.3 Schließen und Überprüfen Die Abdeckung des Installationsbereichs des Wechselrichters schließen. Stellen Sie sicher, dass die Abdeckung des Installationsbereichs richtig geschlossen und verschraubt ist.
  • Seite 21: Setup

    Wechselrichter 5 Stunden lang nach der Erstkonfi- Einspeisemanagements (Wirk- und guration gewährt. Wenn ein Zugriff mit Blindleistung) Sicherheitsstufe 1 nicht möglich ist, kontaktieren Sie SMA Solar Technology AG. Das Verhalten des Einspeisemanagements wird direkt über Navigieren Sie zu: Anlagenebene [Setup → die Web-Schnittstelle des Master-Wechselrichters konfiguriert.
  • Seite 22: Konfigurieren Der Ferngesteuerten Anpassung Der Ausgangs-Wirkleistung

    Setup 2.1.1 Konfigurieren der ferngesteuerten • Standardmäßig sind 4 Relaiseingänge aktiv. Anpassung der Ausgangs- • Geben Sie anhand der Informationen, die vom Wirkleistung Verteilnetzbetreiber angegeben wurden, die entsprechende Höhe der Leistungsbegrenzung Zum Konfigurieren der ferngesteuerten Anpassung der für jeden Relaiszustand ein. Wirkleistungsbegrenzung (PLA) wählen Sie das Untermenü...
  • Seite 23: Konfigurieren Der Ferngesteuerten Anpassung Der Ausgangs-Blindleistung

    Setup 2.1.2 Konfigurieren der ferngesteuerten Blindleistungssollwert für Q für jeden vom VNB Anpassung der Ausgangs- vorgegebenen Relaiszustand eingeben. Der Blindleistung eingegebene Wert wird für jeden Wechselrichter eingestellt und stellt die Größe der Blindleistung dar, die der Wechselrichter liefern wird. Zum Konfigurieren der ferngesteuerten Anpassung der Leistungshöhe (PLA) wählen Sie das Untermenü...
  • Seite 24: Konfigurieren Der Ferngesteuerten Anpassung Des Leistungsfaktors

    Setup 2.1.3 Konfigurieren der ferngesteuerten betreibers, indem Sie den entsprechenden Anpassung des Leistungsfaktors Leistungsfaktorsollwert für jeden Relaiszustand, der vom VNB vorgegeben wird, eingeben. Zum Konfigurieren der ferngesteuerten Anpassung des Der Wechselrichter läuft entsprechend dem eingegebenen Blindleistungs-Leistungsfaktors wählen Sie das Untermenü Leistungsfaktorwert.
  • Seite 25: Konfigurieren Von Fallback-Werten

    Setup 2.1.4 Konfigurieren von Fallback-Werten Die Fallback-Werte werden an jeden Follower-Wechsel- richter verteilt, wenn die Einstellungen gespeichert werden. Auf Wunsch kann der Fallback-Modus für Wirkleistungsre- HINWEIS gelung und Blindleistungsregelung aktiviert werden, wenn diese Steuermodi gewählt worden sind. Bei Verbindungsproblemen nur zwischen einigen der Follower-Wechselrichter und dem Master-Wechselrichter Fallback-Modus wird aktiviert, wenn der Master-Wechsel- aktivieren nur die Wechselrichter, bei denen Verbin-...
