3. カメラの接続
本インストール・ガイドは簡易的なものになります。詳細についてはユーザ
ー・マニュアルをご参照ください。

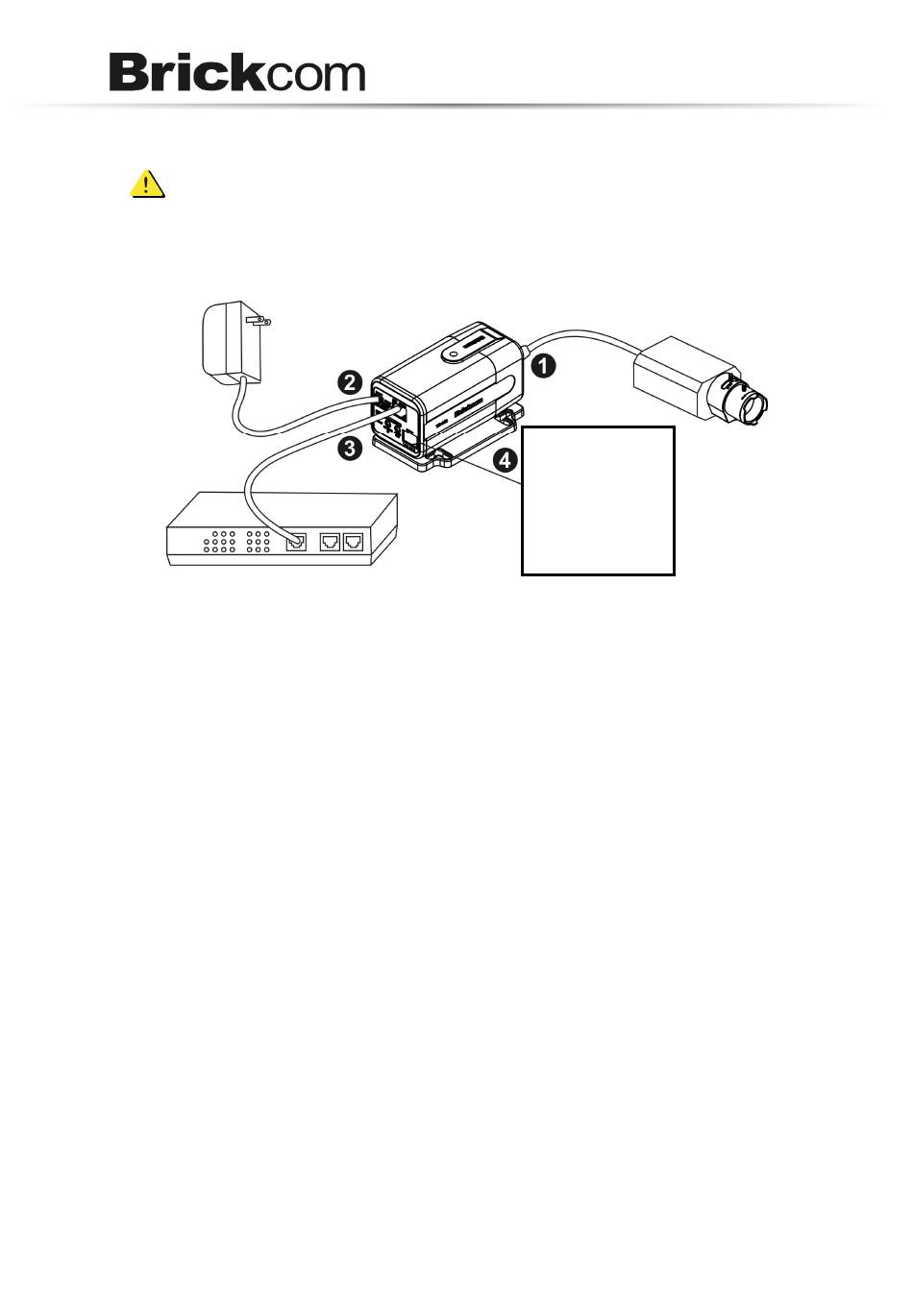

基本接続（PoE を利用しない場合）
I.
1) BNC コネクタを使い、ビデオサーバーのビデオ入力コネクタに CCTV カメラ
を接続します。
2) 付属の電源ケーブルをビデオサーバーに接続し、コンセントに差し込みま
す。
3) イーサーネットケーブルを使ってビデオサーバーをスイッチに接続します。イ
ーサーネットケーブルは UTP カテゴリ 5 のスペックに適合し、長さ 100m を
超えてはいけません。
4) センサーやアラーム等の外付けデバイスを取り付けるには、エクステンショ
ン I/O ターミナルブロックに接続してください。
II. 基本接続(PoE を使用)
VS-01A は PoE 対応なので、ビデオサーバー及び CCTV カメラを電源及びイー
サーネットソースへ接続するには、二つのオプションがあります。ビデオサーバー
は、PoE 機能付きスイッチ又は non-PoE スイッチのいずれかに接続してくださ
い。
1: 電源 + 12V
2: デジタル出力
3: デジタル入力
4: グラウンド
5: RS485+
6: RS485-
