Brickcom VS-01A Serie Schnellinstallationshandbuch Seite 16

3. Den Videoserver anschließen
Dieses Dokument ist nur eine Kurzanleitung für eine schnelle
Installation; für mehr Details beziehen sie sich bitte auf das
Benutzerhandbuch.

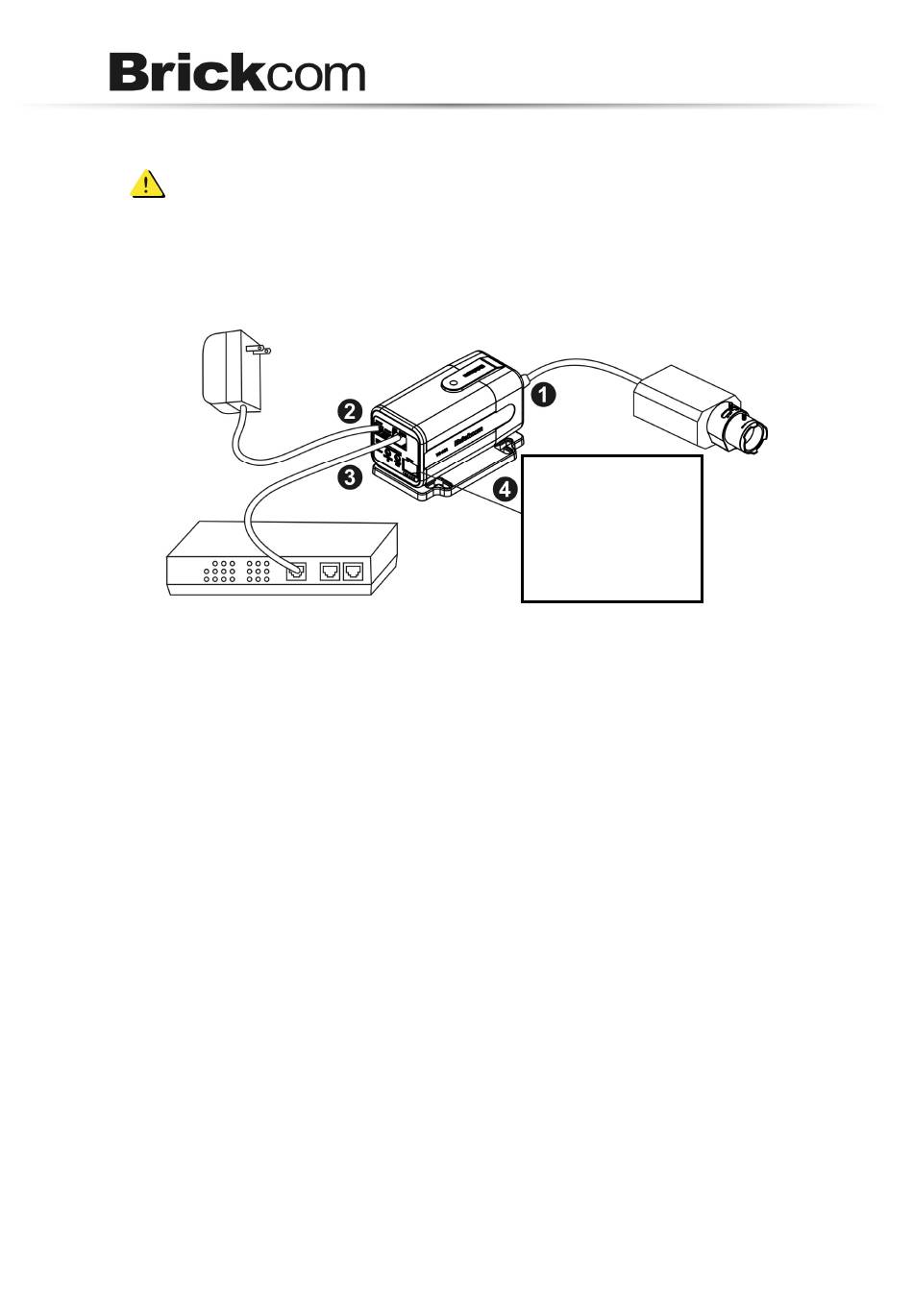

I. Standard Verbindung (ohne PoE)
1) Die CCTV-Kamera
Video-Eingangsanschluss des Video-Servers anschließen.
2) Das mitgelieferte Netzkabel an den Video-Server und an eine
Netzsteckdose anschließen.
3) Den Video-Server mit einem Ethernet-Kabel an einen Switch
anschließen. Das Ethernet-Kabel muss den Spezifikationen der
UTP-Klasse 5 entsprechen und darf eine Länge von 100 Metern nicht
überschreiten.
4) Zum Anschließen der externen Geräte, wie z. B. Sensor- und
Alarmgeräte müssen diese an den I/O-Anschlußblock angeschlossen
werden.
II. Power over Ethernet (PoE) Verbindung
Der VS-01A ist PoE-kompatibel, so dass zum Anschließen des
Video-Servers und der CCTV-Kamera an eine Strom- und Ethernet-Quelle
zwei Optionen zur Verfügung stehen. Der Video-Server kann entweder an
einen PoE-bfähigen Switch direkt oder an einen Nicht-PoE-fähigen Switch
angeschlossen werden.
1: Stromzufuhr + 12V
2: Digitalausgang
3: Digitaleingang
4: Erdung
5: RS485-
6:RS485+
mit einem BNC-Anschlußstecker
16
an den
