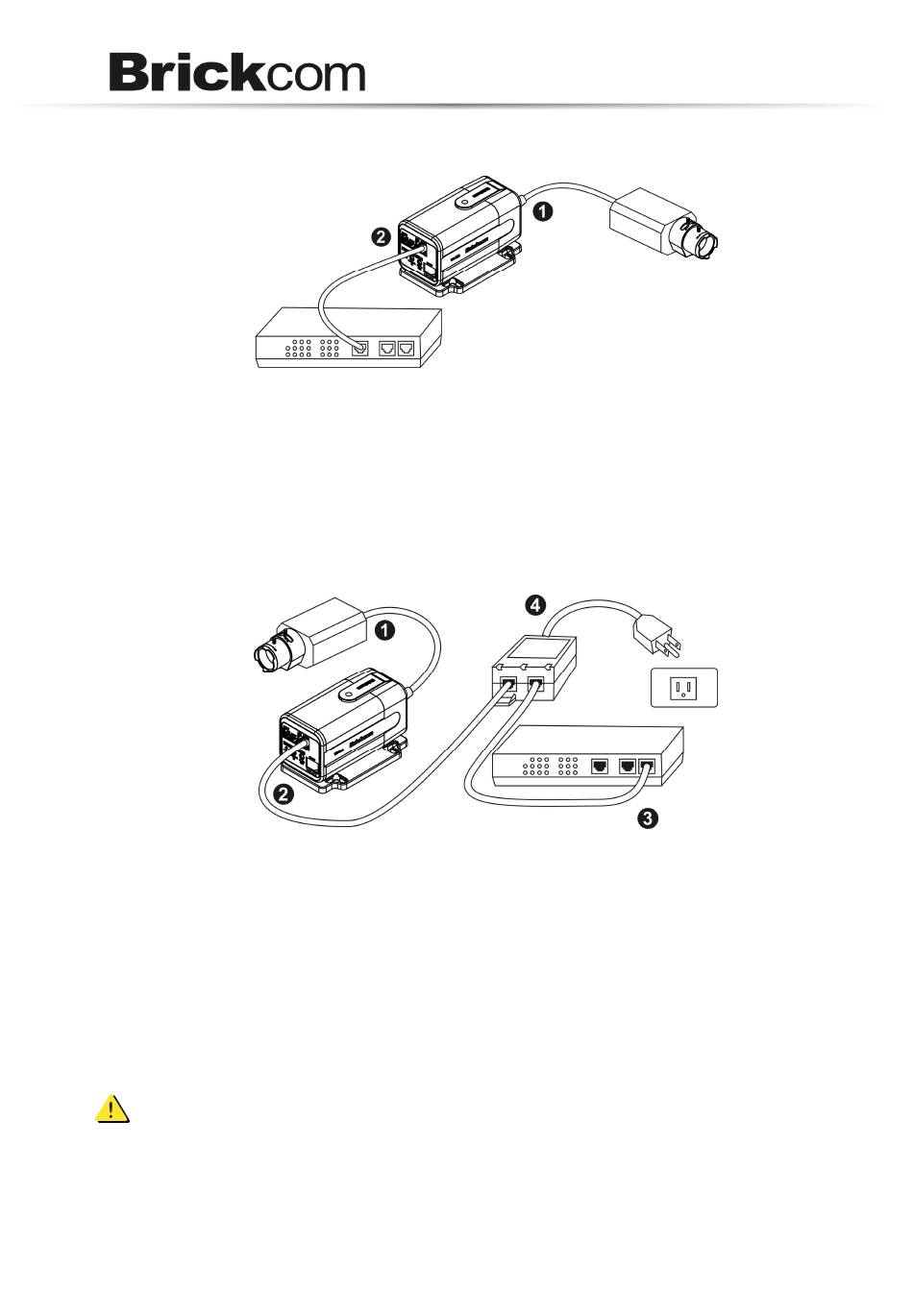

A. Se si utilizza uno switch abilitato-PoE:
1) Connettere la camera CCTV al connettore di input Video del video
server utilizzando un Connettore BNC.
2) Utilizzare un cavo singolo Ethernet per connettere la camera allo
switch abilitato-PoE. Il cavo Ethernet deve rispecchiare le specifiche
della Categoria 5 UTP e non eccedere i 100 metri di lunghezza.
B. Se si utilizza uno switch non-PoE:
1) Connettere la camera CCTV al connettore di input video del video
server.
2) Utilizzare un cavo standard RJ-45 per connettere il video server ad
un Iniettore PoE.
3) Utilizzare un cavo standard RJ-45 per connettere l'Iniettore PoE allo
switch non-PoE.
4) Utilizzare un cavo di alimentazione standard per connettere
l'Iniettore PoE ad una presa elettrica.
NOTA - Negli schemi forniti, come esempio, è stata utilizzata una
sorgente video costituita da una telecamera.
