3. Conexão da Câmera
Esse documento é somente para fácil instalação; favor referir ao
manual do usuário para obter mais informação.

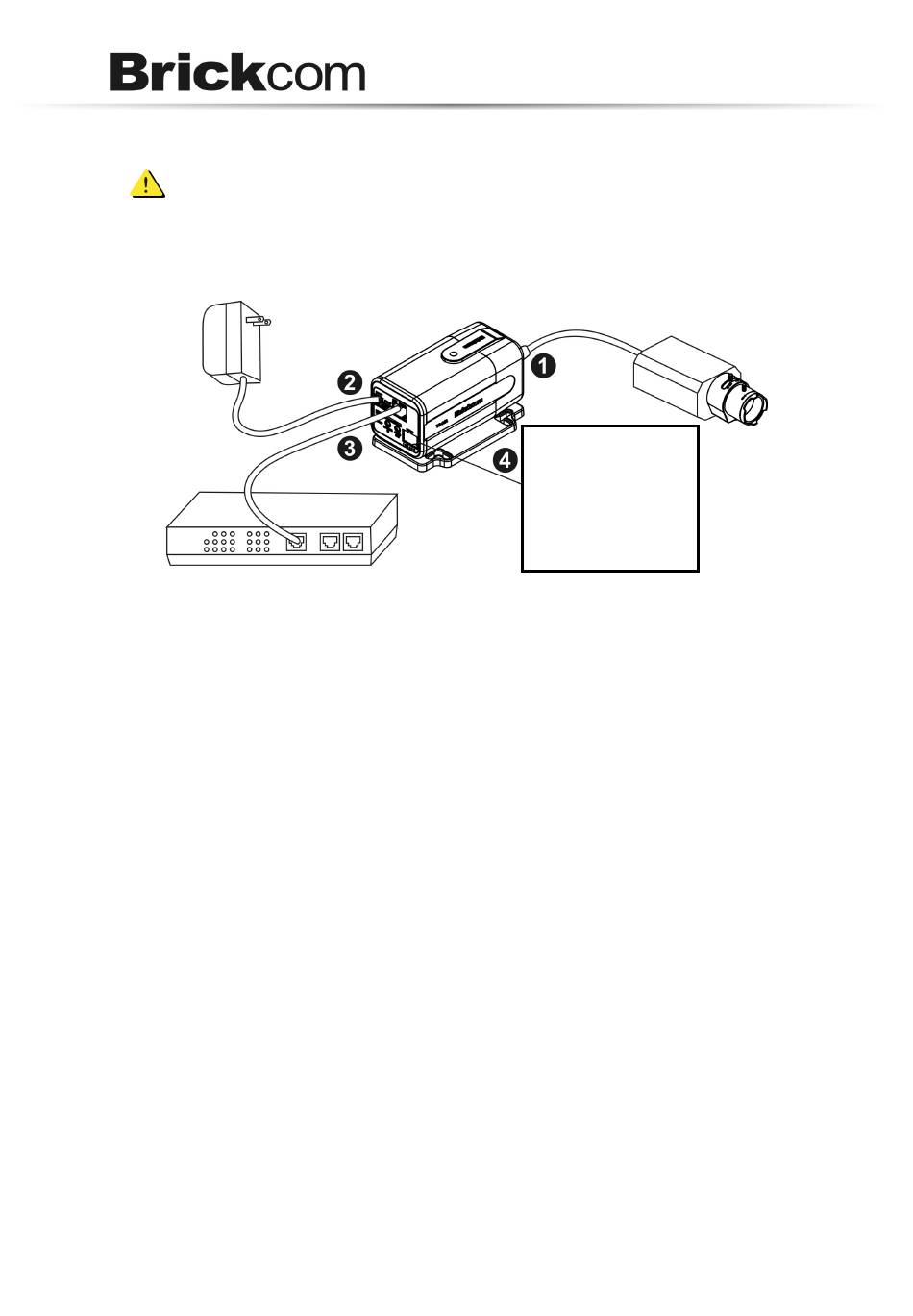

I. Conexão básica (Sem PoE)
1) Faça a conexão da Câmera CCTV(analógico) na entrada de vídeo do
servidor de vídeo usando um conector BNC.
2) Faça a conexão do adptador elétrico ao servidor de vídeo e adapte
numa tomada elétrica.
3) Faça a conexão do servidor de vídeo ao Switch usando um Cabo
Ethernet. O Cabo Ethernet deve cumprir com a especificações da
categoria 5 UTP e não ultrapassar de 100 metros de longura.
4) Para atar os externos aparelhos, tais como sensors e alarmes, faça a
conexão ao bloco terminal I/O de extensão.
II. Eletricidade na conexão Ethernet (PoE)
A VS-01A suporta PoE, somente há 2 opções para conexão do servidor de
vídeo e a câmera CCTV deve ser alimentada pela fonte Ethernet. O
servidor de vídeo pode ou ter conectado a um Switch suportado por PoE ou
a um Switch sem PoE.
1: Eletricidade +12V
2: Saída Digital
3: Entrada Digital
4: Terra
5: RS485+
6: RS485-
