3. Connexion de la Caméra
Ce document est pour une installation simple. Se référer au
manuel utilisateur pour plus de détails.
I. Connexion Basique (Sans PoE)

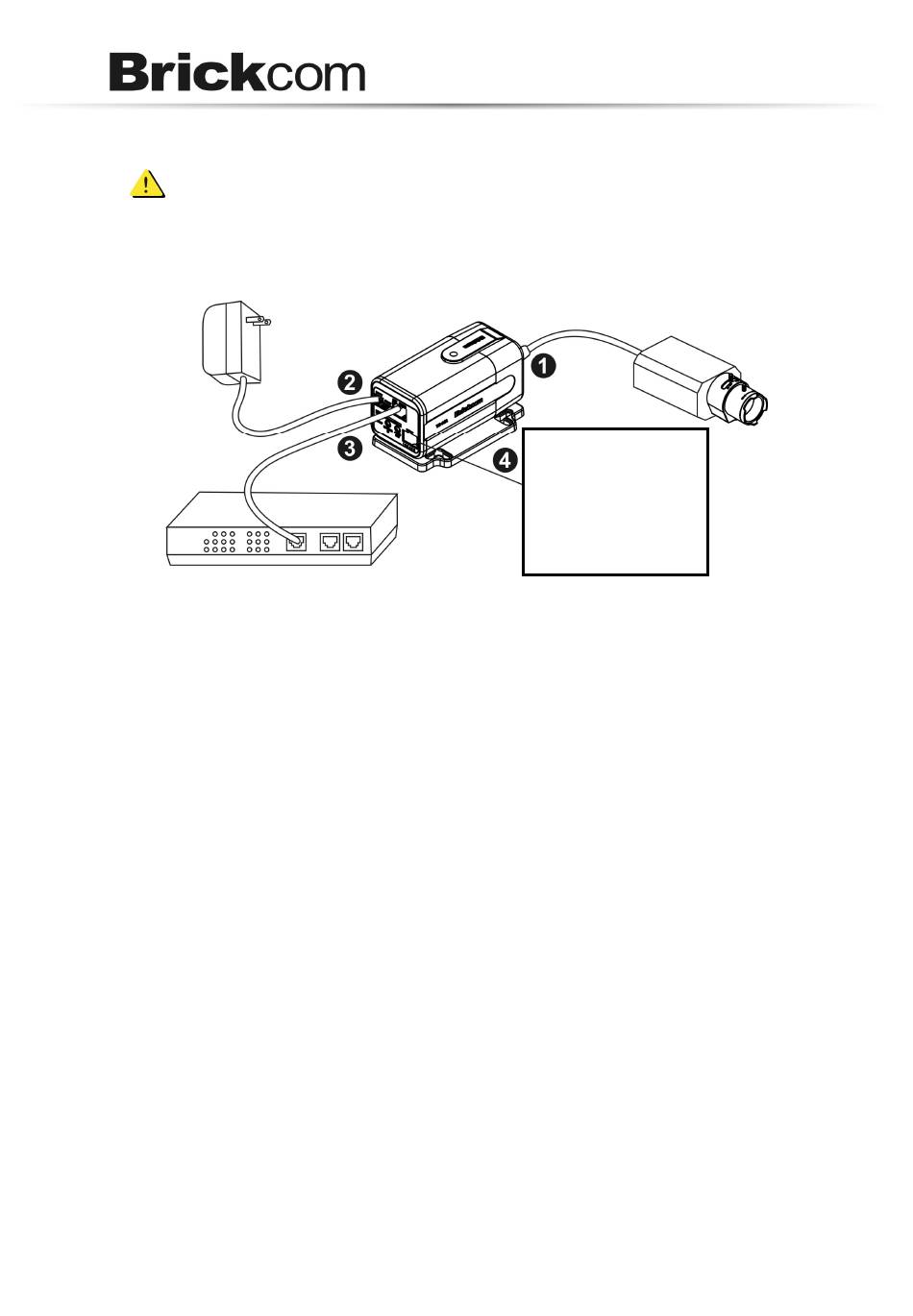

1) Connectez la caméra CCTV au connecteur d'entrée vidéo du serveur
vidéo à l'aide du Connecteur BNC.
2) Connectez le câble d'alimentation fourni au serveur vidéo et
branchez-le à une prise de courant.
3) Connectez le serveur vidéo à un switch à l'aide du câble Ethernet. Le
câble Ethernet doit satisfaire les spécificités UTP de Catégorie 5 et ne
pas dépasser 100 mètres de longueur.
4) Pour fixer les équipements externes, comme les capteurs et alarmes,
connectez-les au bloc terminal d'extension I/O.
II. Connexion Power over Ethernet (PoE)
Le VS-01A est compatible PoE, il y a donc deux options pour alimenter la
caméra : par une source électrique ou en Ethernet. La caméra peut soit être
connectée à un switch PoE ou à un switch non PoE.
1: Tension + 12V
2: Sortie Numérique
3: Entrée Numérique
4: Sol
5: RS485+
6: RS485-
