3. Conexión de la Cámara
Este documento es solo para fácil instalación, por favor refieráse
al manual de usuario para más detalles.

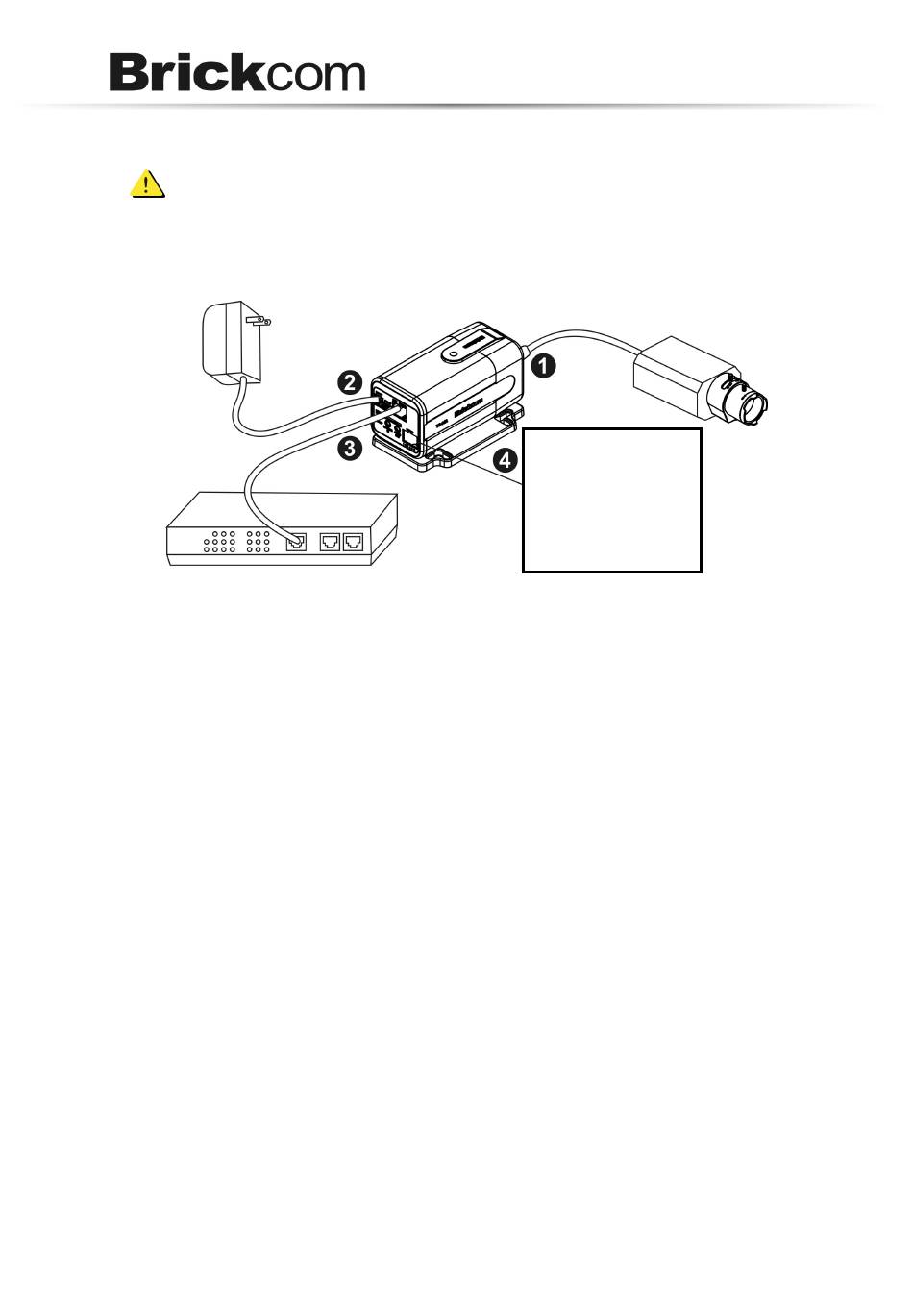

I. Conexión Básica (Sin PoE)
1) Conectar la cámara CCTV al conector de entrada de video usando un
conector BNC.
2) Conectar el cable de poder al servidor de video y conéctelo en la toma
corriente.
3) Conecte el servidor de video a un enchufe usando un cable Ethernet. El
cable Ethernet debe cumplir las especificaciones de UTP Categoría 5 y
no exceder 100 metros de longitud.
4) Para adjuntarle dispositivos externos, como sensores y alarmas,
conéctelos al Puerto para Extensiones de Entrada/Salida.
II. Alimentación a través de Ethernet (PoE)
El servidor cumple con PoE, con lo cual es posible alimentarla a través de la
red Ethernet. La cámara se puede conectar a un enchufe habilitado para
PoE o a uno no habilitado.
1: Potencia +12V
2: Salida Digital
3: Entrada Digital
4: Conexión a Tierra
5: RS485+
6: RS485-
