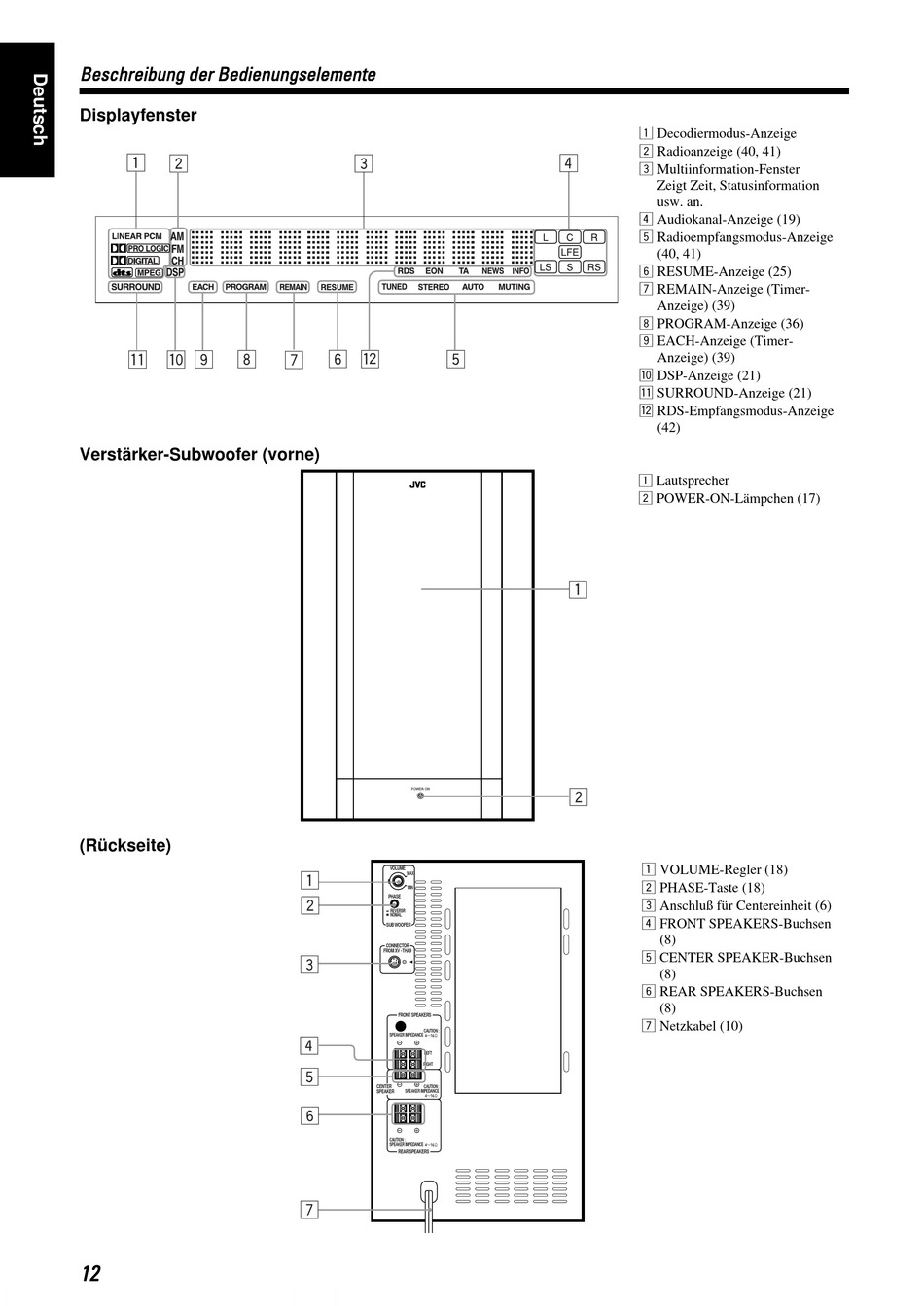

Beschreibung der Bedienungselemente Beschreibung der Bedienungselemente Beschreibung der Bedienungselemente Beschreibung der Bedienungselemente
Displayfenster
Verstärker-Subwoofer (vorne)
(Rückseite)
12 12 12 12
VOLUME
MAX
MIN
PHASE
REVERSR
NOMAL
SUB WOOFER
CONNECTOR
FROM XV - THA9
FRONT SPEAKERS
CAUTION :
SPEAKER IMPEDANCE
LEFT
RIGHT
CENTER
CAUTION :
SPEAKER SPEAKER IMPEDANCE
CAUTION :
SPEAKER IMPEDANCE
REAR SPEAKERS
1 Decodiermodus-Anzeige
2 Radioanzeige (40, 41)
3 Multiinformation-Fenster
Zeigt Zeit, Statusinformation
usw. an.
4 Audiokanal-Anzeige (19)
5 Radioempfangsmodus-Anzeige
(40, 41)
6 RESUME-Anzeige (25)
7 REMAIN-Anzeige (Timer-
Anzeige) (39)
8 PROGRAM-Anzeige (36)
9 EACH-Anzeige (Timer-
Anzeige) (39)
p DSP-Anzeige (21)
q SURROUND-Anzeige (21)
w RDS-Empfangsmodus-Anzeige
(42)
1 Lautsprecher
2 POWER-ON-Lämpchen (17)
1 VOLUME-Regler (18)
2 PHASE-Taste (18)
3 Anschluß für Centereinheit (6)
4 FRONT SPEAKERS-Buchsen
(8)
5 CENTER SPEAKER-Buchsen
(8)
6 REAR SPEAKERS-Buchsen
(8)
7 Netzkabel (10)
