Flowmax
54i
Montage und Installation
2.2 Montage des Messgerätes
Das Messgerät wird mittels der Prozessanschlüsse in die Rohr- bzw.
Schlauchleitung eingebaut. Um eine optimale Entgasung zu gewährleisten,
empfehlen wir den Flowmax 54i senkrecht in der Leitung zu montieren. Das Gerät
sollte nicht hinter einem Auslaufventil montiert werden, da es sonst leer laufen
kann. Um Ausgasungen und Blasenbildung des Mediums während der
Durchflussmessung zu vermeiden, muss der Flowmax 54i stets auf der
Druckseite der Systempumpe eingebaut werden.
Es ist empfehlenswert die Pumpe auf dieselbe Ebene wie den Vorlagebehälter
zu platzieren. Damit läuft die Pumpe selbständig voll und es wird kein Unterdruck
beim Fördern verursacht.

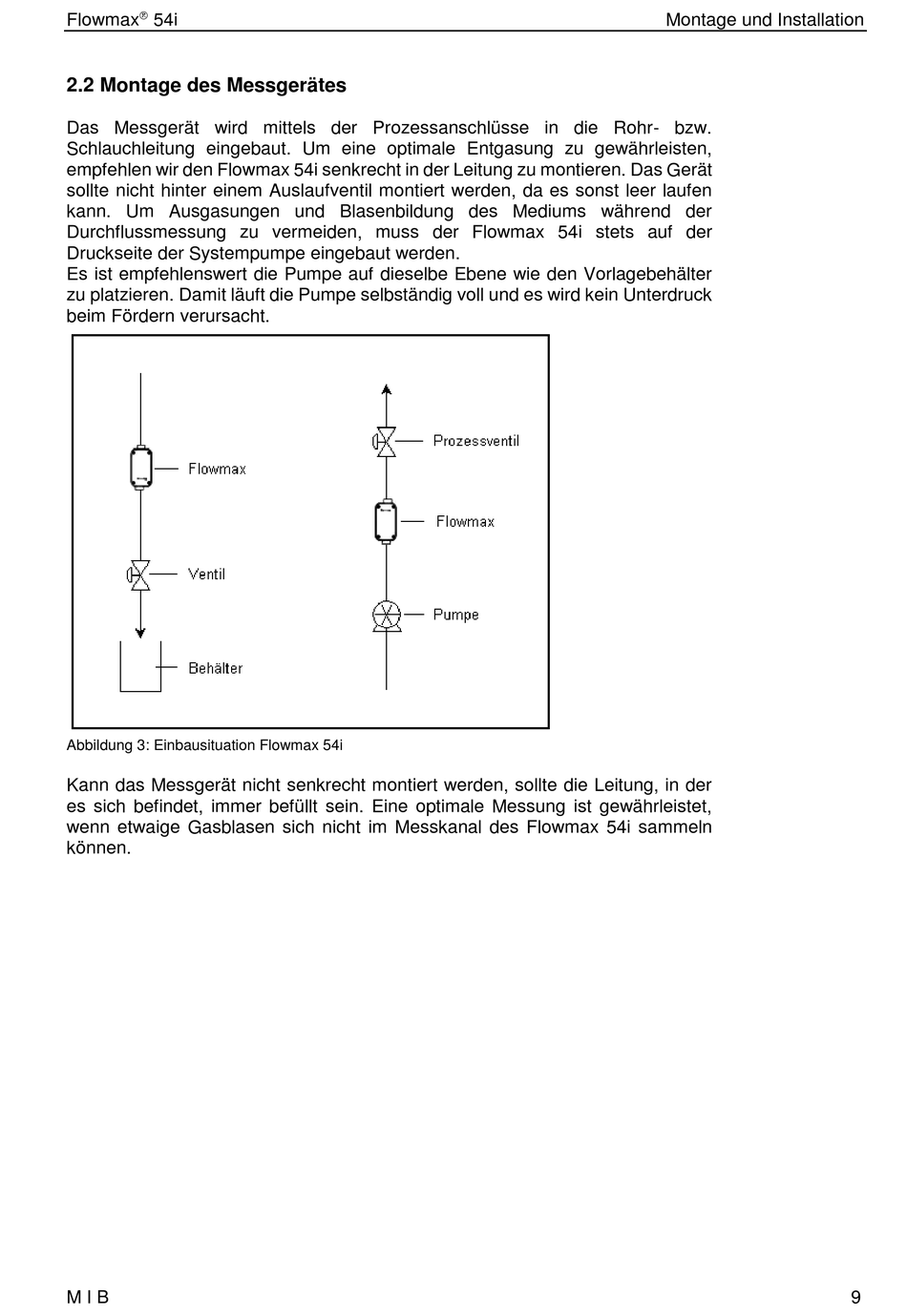

Abbildung 3: Einbausituation Flowmax 54i
Kann das Messgerät nicht senkrecht montiert werden, sollte die Leitung, in der
es sich befindet, immer befüllt sein. Eine optimale Messung ist gewährleistet,
wenn etwaige Gasblasen sich nicht im Messkanal des Flowmax 54i sammeln
können.
M I B
9
