Montage und Installation

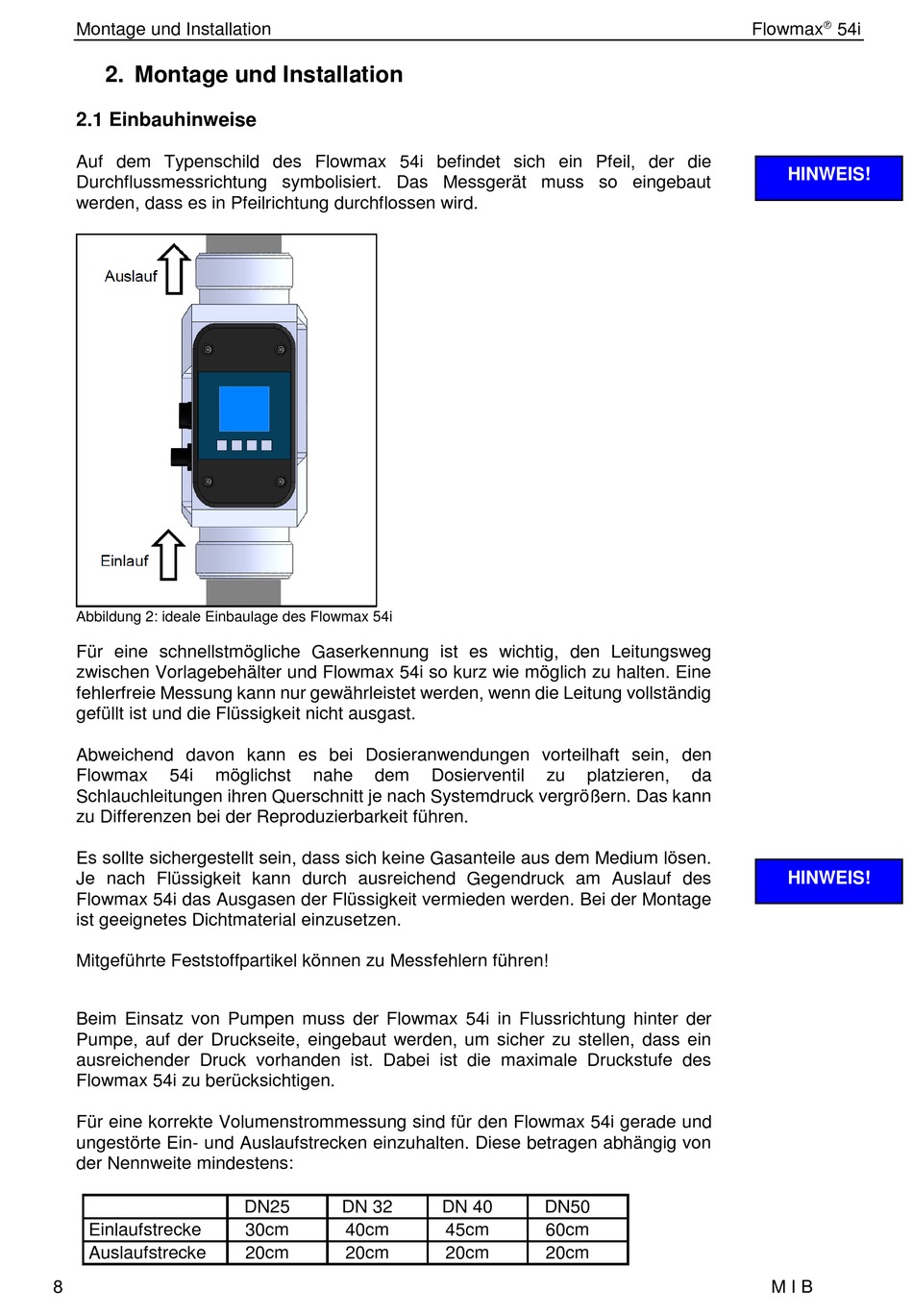

2. Montage und Installation
2.1 Einbauhinweise
Auf dem Typenschild des Flowmax 54i befindet sich ein Pfeil, der die
Durchflussmessrichtung symbolisiert. Das Messgerät muss so eingebaut
werden, dass es in Pfeilrichtung durchflossen wird.
Abbildung 2: ideale Einbaulage des Flowmax 54i
Für eine schnellstmögliche Gaserkennung ist es wichtig, den Leitungsweg
zwischen Vorlagebehälter und Flowmax 54i so kurz wie möglich zu halten. Eine
fehlerfreie Messung kann nur gewährleistet werden, wenn die Leitung vollständig
gefüllt ist und die Flüssigkeit nicht ausgast.
Abweichend davon kann es bei Dosieranwendungen vorteilhaft sein, den
Flowmax
54i
möglichst
Schlauchleitungen ihren Querschnitt je nach Systemdruck vergrößern. Das kann
zu Differenzen bei der Reproduzierbarkeit führen.
Es sollte sichergestellt sein, dass sich keine Gasanteile aus dem Medium lösen.
Je nach Flüssigkeit kann durch ausreichend Gegendruck am Auslauf des
Flowmax 54i das Ausgasen der Flüssigkeit vermieden werden. Bei der Montage
ist geeignetes Dichtmaterial einzusetzen.
Mitgeführte Feststoffpartikel können zu Messfehlern führen!
Beim Einsatz von Pumpen muss der Flowmax 54i in Flussrichtung hinter der
Pumpe, auf der Druckseite, eingebaut werden, um sicher zu stellen, dass ein
ausreichender Druck vorhanden ist. Dabei ist die maximale Druckstufe des
Flowmax 54i zu berücksichtigen.
Für eine korrekte Volumenstrommessung sind für den Flowmax 54i gerade und
ungestörte Ein- und Auslaufstrecken einzuhalten. Diese betragen abhängig von
der Nennweite mindestens:
Einlaufstrecke
Auslaufstrecke
8
nahe
dem
DN25
DN 32
30cm
40cm
20cm
20cm
Dosierventil
zu
platzieren,
DN 40
DN50
45cm
60cm
20cm
20cm
Flowmax
54i
HINWEIS!
da
HINWEIS!
M I B
