Montage und Installation
8-pol Stecker mit RS 485 Kommunikation

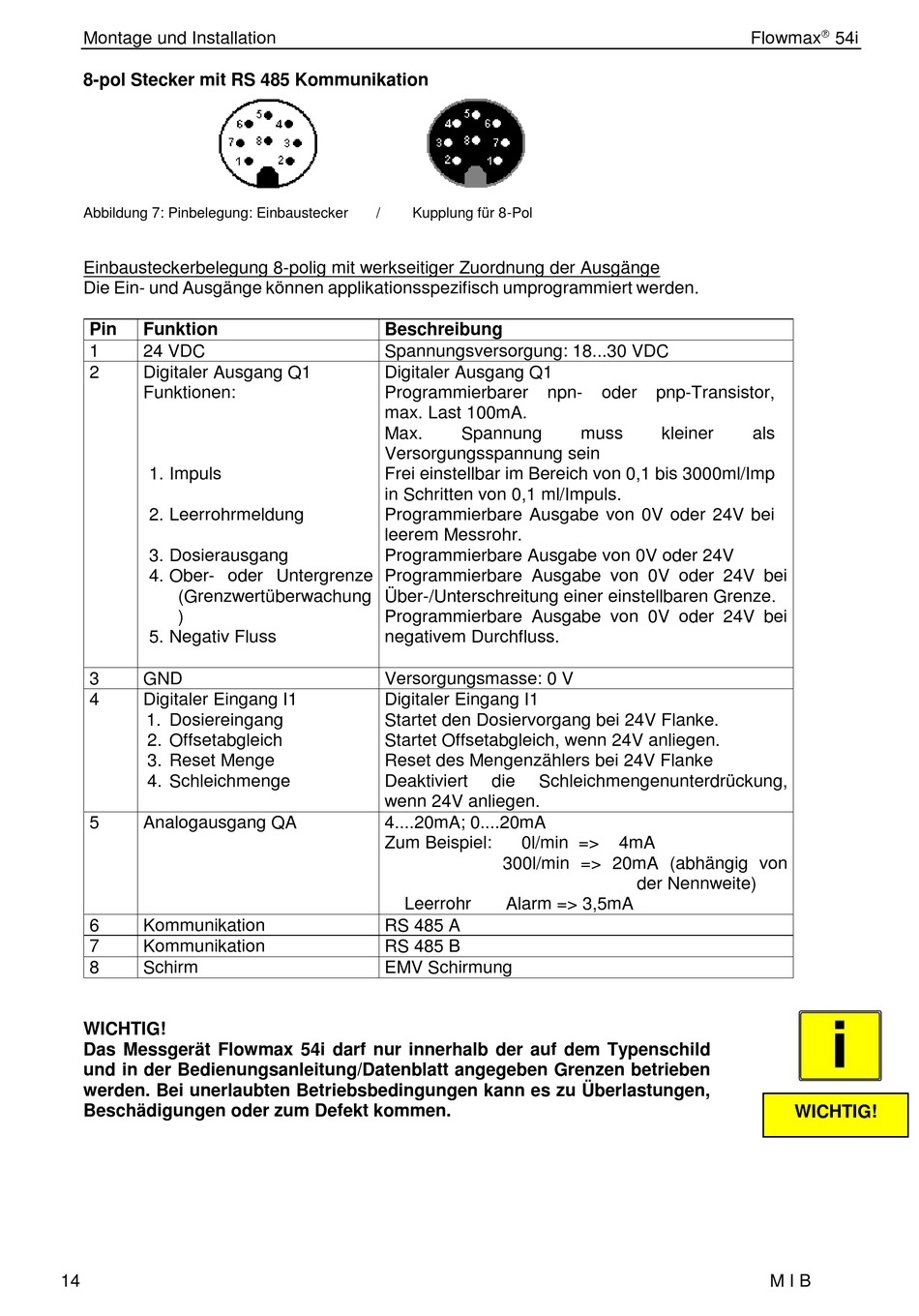

Abbildung 7: Pinbelegung: Einbaustecker
Einbausteckerbelegung 8-polig mit werkseitiger Zuordnung der Ausgänge
Die Ein- und Ausgänge können applikationsspezifisch umprogrammiert werden.
Pin
Funktion
1
24 VDC
2
Digitaler Ausgang Q1
Funktionen:
1. Impuls
2. Leerrohrmeldung
3. Dosierausgang
4. Ober- oder Untergrenze
(Grenzwertüberwachung
)
5. Negativ Fluss
3
GND
4
Digitaler Eingang I1
1. Dosiereingang
2. Offsetabgleich
3. Reset Menge
4. Schleichmenge
5
Analogausgang QA
6
Kommunikation
7
Kommunikation
8
Schirm
WICHTIG!
Das Messgerät Flowmax 54i darf nur innerhalb der auf dem Typenschild
und in der Bedienungsanleitung/Datenblatt angegeben Grenzen betrieben
werden. Bei unerlaubten Betriebsbedingungen kann es zu Überlastungen,
Beschädigungen oder zum Defekt kommen.
14
/
Kupplung für 8-Pol
Beschreibung
Spannungsversorgung: 18...30 VDC
Digitaler Ausgang Q1
Programmierbarer
npn-
max. Last 100mA.
Max.
Spannung
Versorgungsspannung sein
Frei einstellbar im Bereich von 0,1 bis 3000ml/Imp
in Schritten von 0,1 ml/Impuls.
Programmierbare Ausgabe von 0V oder 24V bei
leerem Messrohr.
Programmierbare Ausgabe von 0V oder 24V
Programmierbare Ausgabe von 0V oder 24V bei
Über-/Unterschreitung einer einstellbaren Grenze.
Programmierbare Ausgabe von 0V oder 24V bei
negativem Durchfluss.
Versorgungsmasse: 0 V
Digitaler Eingang I1
Startet den Dosiervorgang bei 24V Flanke.
Startet Offsetabgleich, wenn 24V anliegen.
Reset des Mengenzählers bei 24V Flanke
Deaktiviert
die
Schleichmengenunterdrückung,
wenn 24V anliegen.
4....20mA; 0....20mA
Zum Beispiel:
0l/min =>
300l/min => 20mA (abhängig von
Leerrohr
Alarm => 3,5mA
RS 485 A
RS 485 B
EMV Schirmung
Flowmax
oder
pnp-Transistor,
muss
kleiner
als
4mA
der Nennweite)
54i
WICHTIG!
M I B
