3.2.3.3 Schleichmenge
Die Schleichmengenunterdrückung dient dazu Flüsse, die sich in einem engen
Rahmen um Null herum, auch bei geschlossenem Ventil durch Konvektion
ergeben
können,
Schleichmengenunterdrückung wird werkseitig auf einen in Relation zum
Querschnitt des Messgerätes stehenden, sinnvollen Standardwert eingestellt.
Unterhalb der Werkseinstellung gibt es größere Toleranzen, siehe dazu auch
Kap. 5.2 unter Messabweichung!
Die Schleichmengenunterdrückung arbeitet mit einer Hysterese von - 25%.

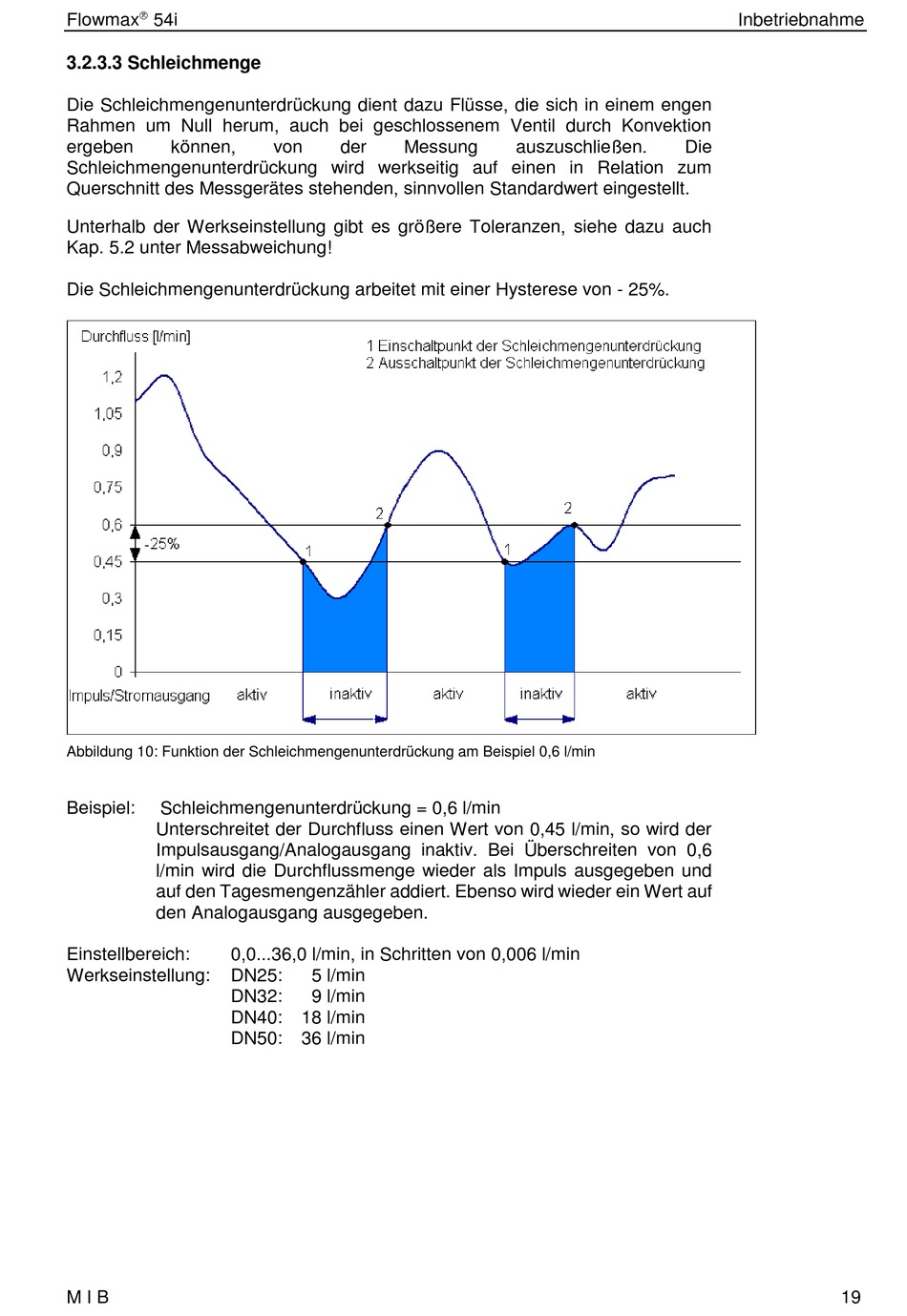

Abbildung 10: Funktion der Schleichmengenunterdrückung am Beispiel 0,6 l/min
Beispiel:
Schleichmengenunterdrückung = 0,6 l/min
Unterschreitet der Durchfluss einen Wert von 0,45 l/min, so wird der
Impulsausgang/Analogausgang inaktiv. Bei Überschreiten von 0,6
l/min wird die Durchflussmenge wieder als Impuls ausgegeben und
auf den Tagesmengenzähler addiert. Ebenso wird wieder ein Wert auf
den Analogausgang ausgegeben.
Einstellbereich:
0,0...36,0 l/min, in Schritten von 0,006 l/min
Werkseinstellung:
DN25:
DN32:
DN40: 18 l/min
DN50: 36 l/min
M I B
von
der
Messung
5 l/min
9 l/min
auszuschließen.
Die
Inbetriebnahme
19
