Inbetriebnahme
Flowmax
54i
Achtung!
Bei Dosierungen sollte der Ausgang nicht als Öffner konfiguriert werden!
Nach einem Neustart und bis zum Ende einer Dosierung würde das Ventil
dauerhaft offen bleiben.
Wichtig!
Bei induktiver Last, z.B. Relais, muss eine zusätzliche Freilaufdiode antiparallel
zur Last installiert werden.
WICHTIG!

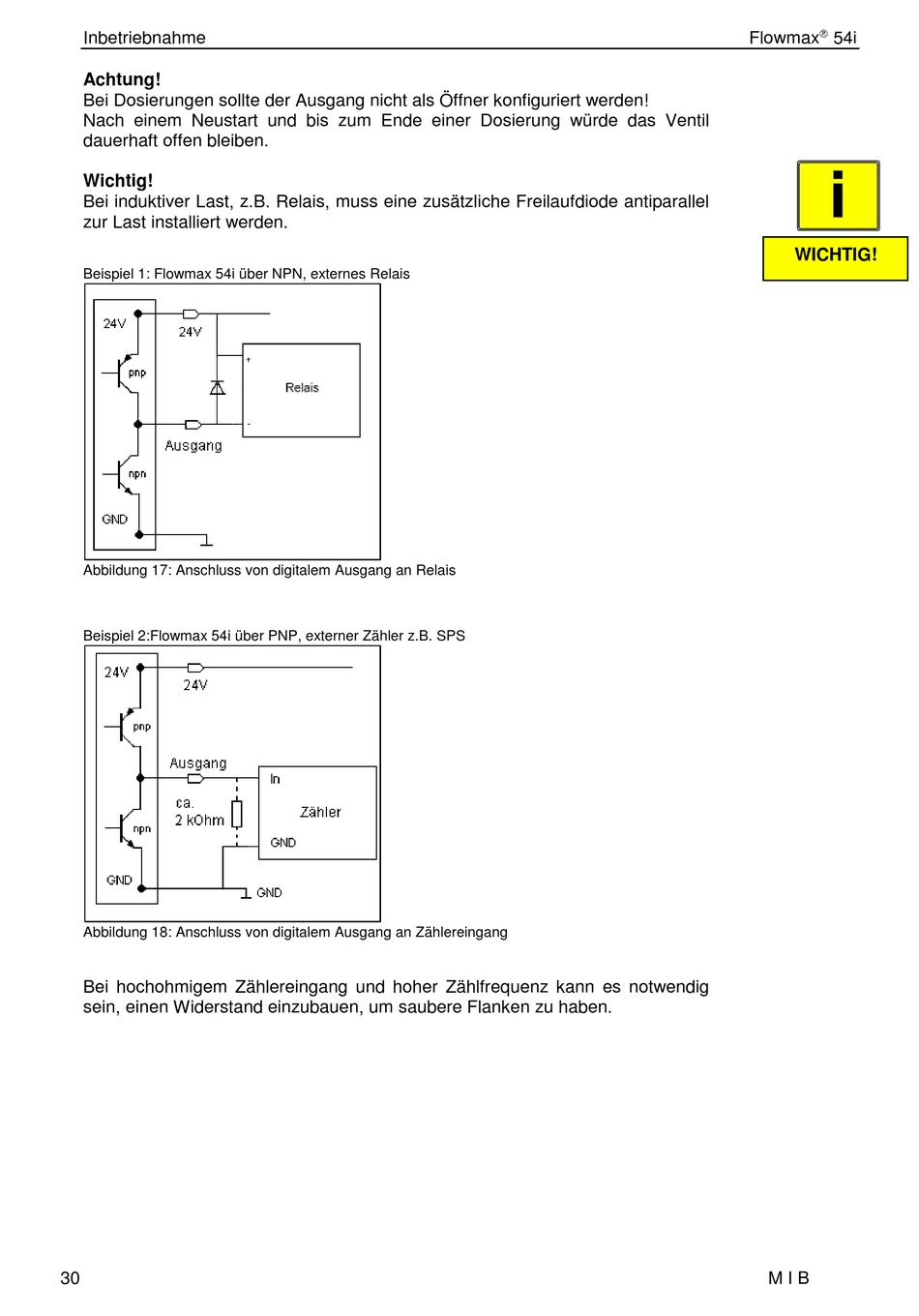

Beispiel 1: Flowmax 54i über NPN, externes Relais
Abbildung 17: Anschluss von digitalem Ausgang an Relais
Beispiel 2:Flowmax 54i über PNP, externer Zähler z.B. SPS
Abbildung 18: Anschluss von digitalem Ausgang an Zählereingang
Bei hochohmigem Zählereingang und hoher Zählfrequenz kann es notwendig
sein, einen Widerstand einzubauen, um saubere Flanken zu haben.
30
M I B
