3.2.6.2 Filterstärke
Die Funktion „Filterstärke" bestimmt die Mittelwertbildung des Analogausgangs.
Einstellbereich:
Werkseinstellung:
Bei schwacher Mittelwertbildung, reagiert das ausgegebene Analogsignal
schneller. Bei starker Mittelwertbildung ist die Reaktion des Analogwertes träge.
Sprung Antwort Analog Ausgang
100
80
60
40
20
0
0
5
Filter
aus
schwach
mittel
stark

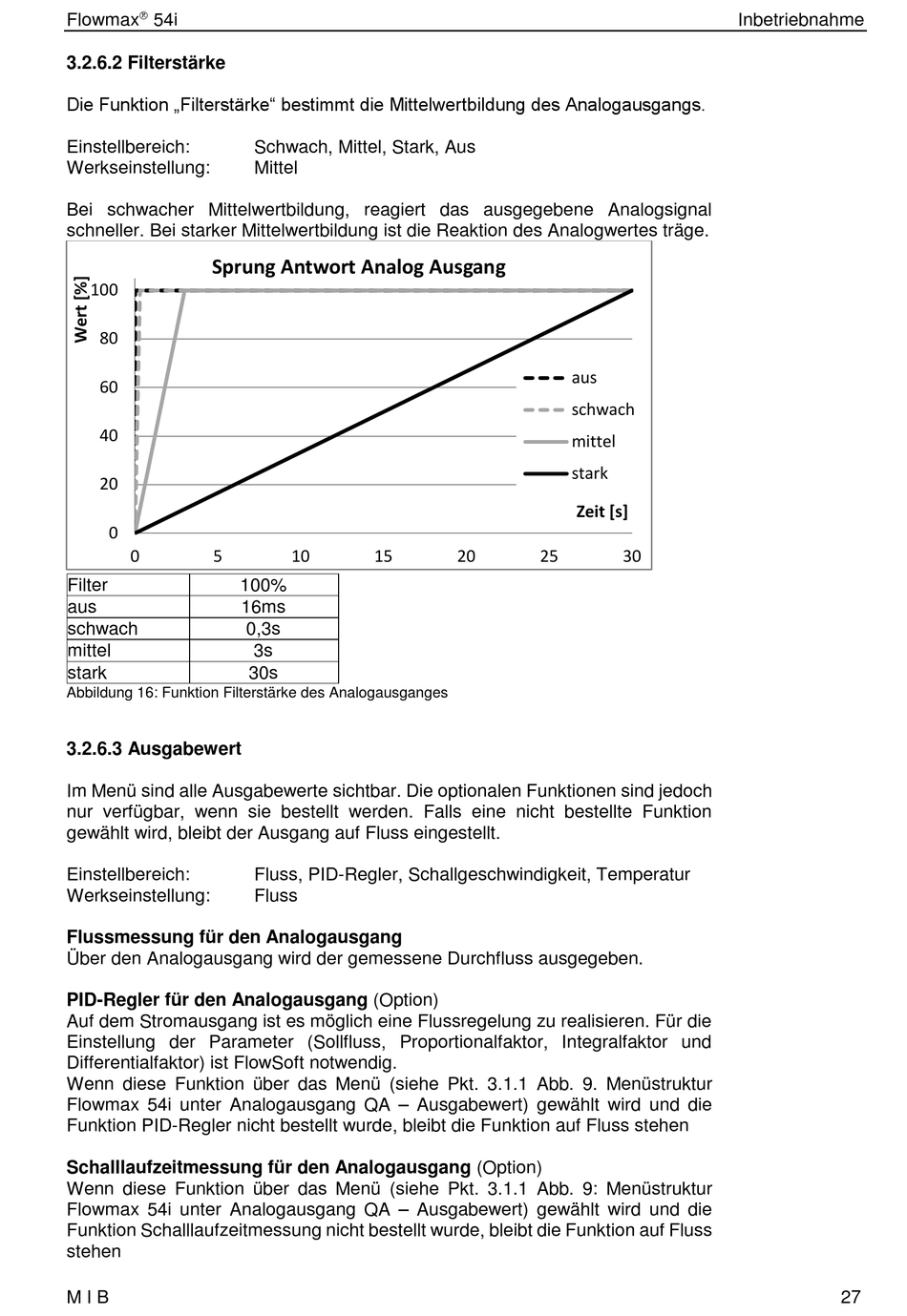

Abbildung 16: Funktion Filterstärke des Analogausganges
3.2.6.3 Ausgabewert
Im Menü sind alle Ausgabewerte sichtbar. Die optionalen Funktionen sind jedoch
nur verfügbar, wenn sie bestellt werden. Falls eine nicht bestellte Funktion
gewählt wird, bleibt der Ausgang auf Fluss eingestellt.
Einstellbereich:
Werkseinstellung:
Flussmessung für den Analogausgang
Über den Analogausgang wird der gemessene Durchfluss ausgegeben.
PID-Regler für den Analogausgang (Option)
Auf dem Stromausgang ist es möglich eine Flussregelung zu realisieren. Für die
Einstellung der Parameter (Sollfluss, Proportionalfaktor, Integralfaktor und
Differentialfaktor) ist FlowSoft notwendig.
Wenn diese Funktion über das Menü (siehe Pkt. 3.1.1 Abb. 9. Menüstruktur
Flowmax 54i unter Analogausgang QA – Ausgabewert) gewählt wird und die
Funktion PID-Regler nicht bestellt wurde, bleibt die Funktion auf Fluss stehen
Schalllaufzeitmessung für den Analogausgang (Option)
Wenn diese Funktion über das Menü (siehe Pkt. 3.1.1 Abb. 9: Menüstruktur
Flowmax 54i unter Analogausgang QA – Ausgabewert) gewählt wird und die
Funktion Schalllaufzeitmessung nicht bestellt wurde, bleibt die Funktion auf Fluss
stehen
M I B
Schwach, Mittel, Stark, Aus
Mittel
10
15
100%
16ms
0,3s
3s
30s
Fluss, PID-Regler, Schallgeschwindigkeit, Temperatur
Fluss
aus
schwach
mittel
stark
Zeit [s]
20
25
30
