2.3 Elektrischer Anschluss
Das Messgerät darf nicht unter Betriebsspannung installiert, verdrahtet oder
demontiert werden. Während dieser Vorgänge ist die Versorgungsspannung
des Flowmax 54i abzuschalten.

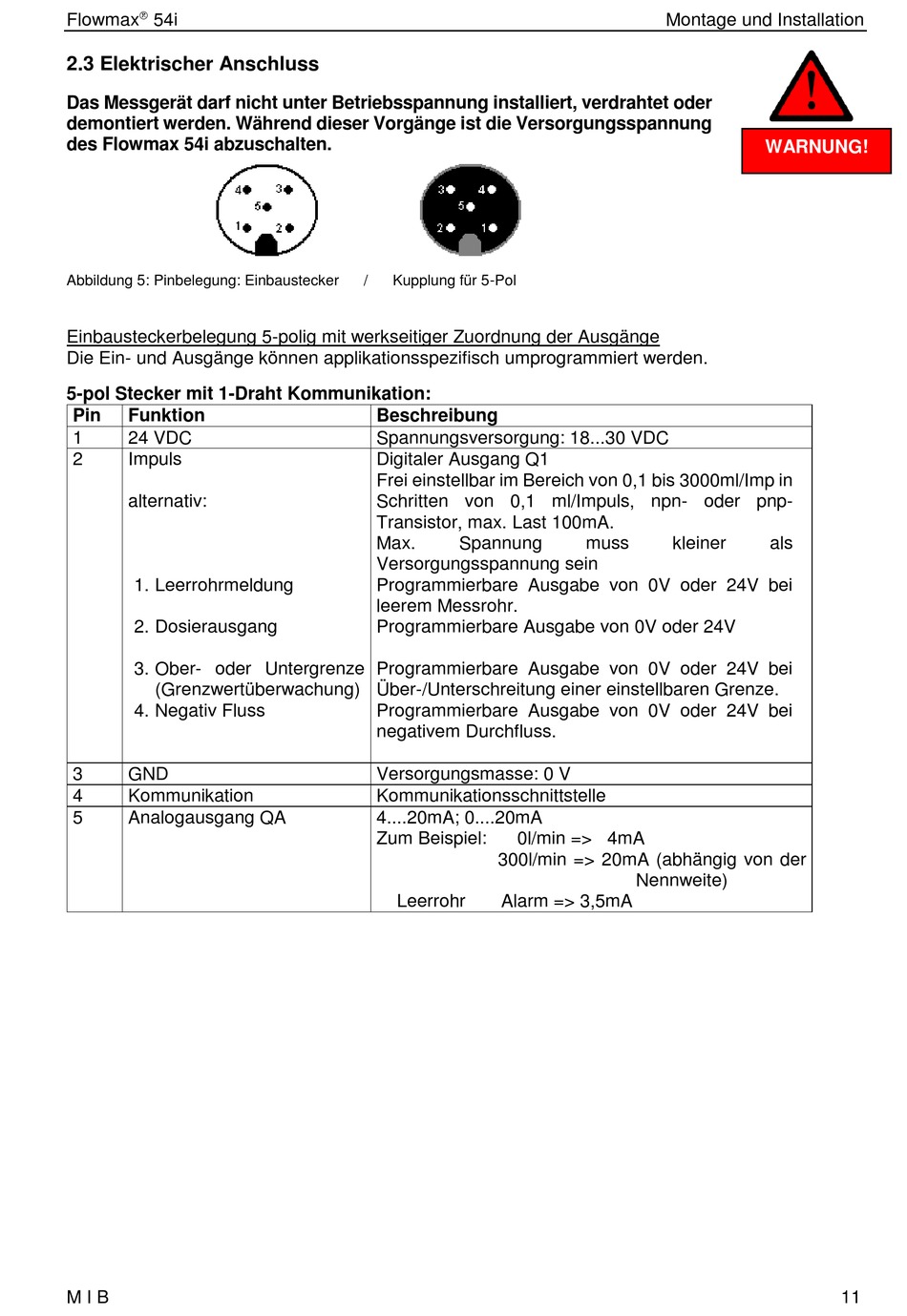

Abbildung 5: Pinbelegung: Einbaustecker
Einbausteckerbelegung 5-polig mit werkseitiger Zuordnung der Ausgänge
Die Ein- und Ausgänge können applikationsspezifisch umprogrammiert werden.
5-pol Stecker mit 1-Draht Kommunikation:
Pin
Funktion
1
24 VDC
2
Impuls
alternativ:
1. Leerrohrmeldung
2. Dosierausgang
3. Ober- oder Untergrenze
(Grenzwertüberwachung)
4. Negativ Fluss
3
GND
4
Kommunikation
5
Analogausgang QA
M I B
/
Kupplung für 5-Pol
Beschreibung
Spannungsversorgung: 18...30 VDC
Digitaler Ausgang Q1
Frei einstellbar im Bereich von 0,1 bis 3000ml/Imp in
Schritten von 0,1 ml/Impuls, npn- oder pnp-
Transistor, max. Last 100mA.
Max.
Spannung
Versorgungsspannung sein
Programmierbare Ausgabe von 0V oder 24V bei
leerem Messrohr.
Programmierbare Ausgabe von 0V oder 24V
Programmierbare Ausgabe von 0V oder 24V bei
Über-/Unterschreitung einer einstellbaren Grenze.
Programmierbare Ausgabe von 0V oder 24V bei
negativem Durchfluss.
Versorgungsmasse: 0 V
Kommunikationsschnittstelle
4....20mA; 0....20mA
Zum Beispiel:
0l/min => 4mA
300l/min => 20mA (abhängig von der
Leerrohr
Alarm => 3,5mA
