Montage und Installation
Beim Einsatz von Pumpen muss Flowmax 42i in Flussrichtung hinter der
Pumpe, auf der Druckseite, eingebaut werden, um sicher zu stellen, dass ein
ausreichender Druck vorhanden ist. Dabei ist die maximale Druckstufe des
Flowmax 42i zu berücksichtigen.
Für eine korrekte Volumenstrommessung sind für Flowmax 42i gerade und
ungestörte Ein- und Auslaufstrecken einzuhalten. Diese betragen abhängig von
der Nennweite mindestens:
Einlaufstrecke
Auslaufstrecke
2.2 Montage des Messgerätes
Das Messgerät wird mittels der Prozessanschlüsse in die Rohr- bzw.
Schlauchleitung eingebaut. Um eine optimale Entgasung zu gewährleisten,
empfehlen wir den Flowmax 42i senkrecht in der Leitung zu montieren. Das
Gerät sollte nicht hinter einem Auslaufventil montiert werden, da es sonst leer
laufen kann. Um Ausgasungen und Blasenbildung des Mediums während der
Durchflussmessung zu vermeiden, muss Flowmax 42i stets auf der Druckseite
der Systempumpe eingebaut werden.
Es ist empfehlenswert die Pumpe auf dieselbe Ebene wie den Vorlagebehälter
zu platzieren. Damit läuft die Pumpe selbständig voll und es wird kein
Unterdruck beim fördern verursacht.
Flowmax
Ventil
Behälter

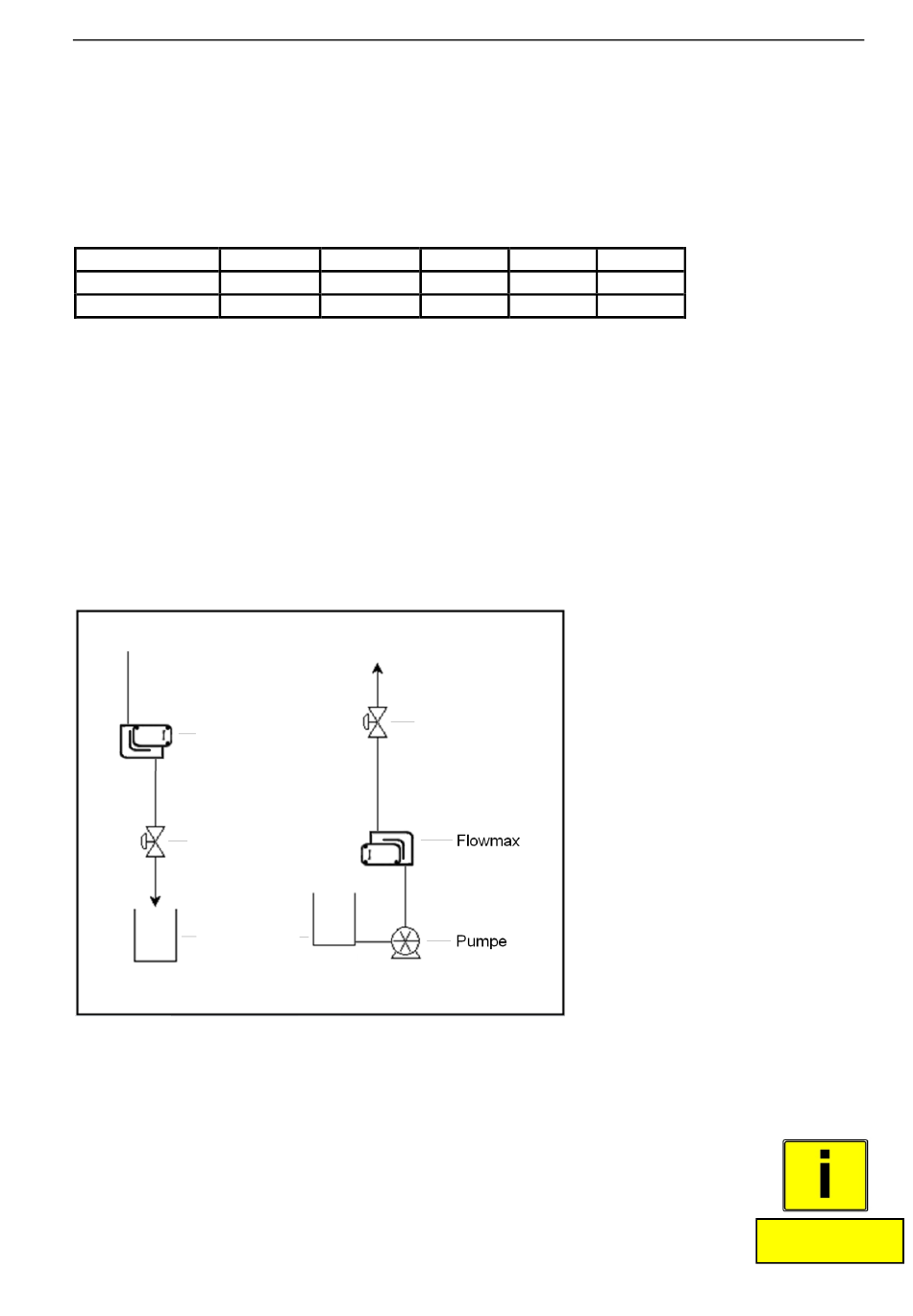

Abbildung 4: Einbausituation Flowmax 42i
Kann das Messgerät nicht senkrecht montiert werden, sollte die Leitung, in der
es sich befindet, immer befüllt sein. Eine optimale Messung ist gewährleistet,
wenn etwaige Gasblasen sich nicht im Messkanal des Flowmax 42i sammeln
können.
WICHTIG!
Flowmax 42i sollte immer mechanisch spannungsfrei montiert werden.
Starke Verspannungen im Rohrsystem können zu Beschädigungen des
Gerätes führen!
8
DN 3
DN 5
0cm
0cm
0cm
0cm
DN 7
DN10
0cm
5cm
0cm
0cm
Prozessventil
Flowmax
DN15
40cm
20cm
M I B
42i
WICHTIG!
