Flowmax
42i
Ventil
Flowma
Prozess

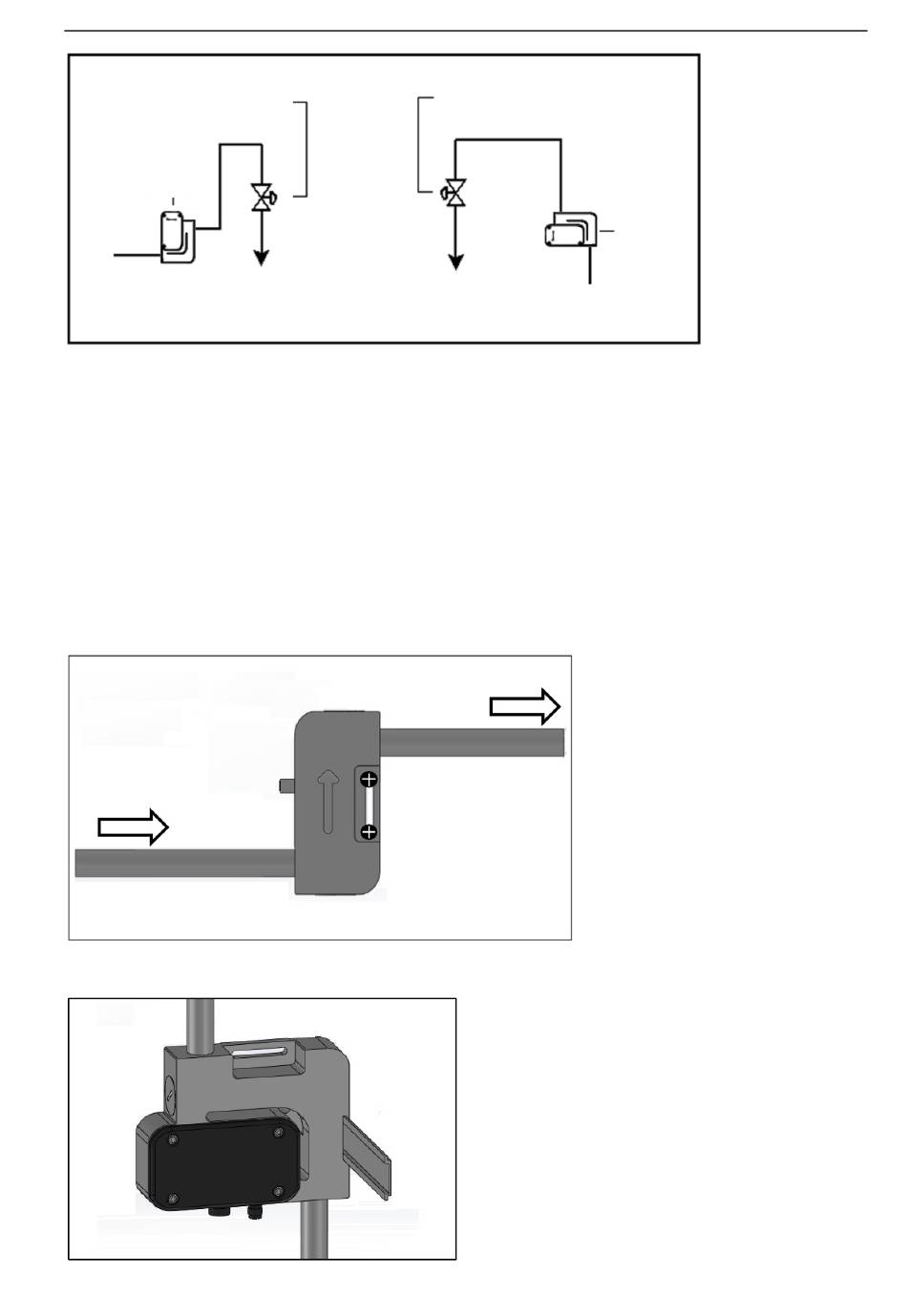

Abbildung 5: mögliche Montagevarianten
Wir empfehlen für Anwendungen im „Clean Design", also wenn die komplette
Entleerung der Leitungen gewährleistet sein muss, eine Montage des
Messgerätes um 45° zur Senkrechten. Bei waagerechter Einbaulage können
Flüssigkeitsreste aufgrund der Kanalgeometrie im inneren des Messkanals im
Gerät verbleiben.
Erschütterungen oder mechanische Belastung können das Messgerät in seiner
Messgenauigkeit beeinflussen. Wenn es also aufgrund von Vibrationen oder
mechanischer Bewegungen notwendig ist Flowmax 42i zusätzlich zu fixieren,
kann das Messgerät entweder auf einer Hutschiene montiert werden, oder über
das seitliche Langloch fixiert werden.
Einlauf

Abbildung 6: Fixieren des Flowmax 42i

Abbildung 7: Flowmax 42i mit Hutschiene montiert

M I B
Ventil
Prozess
Auslauf
Montage und Installation
Flowmax
9
