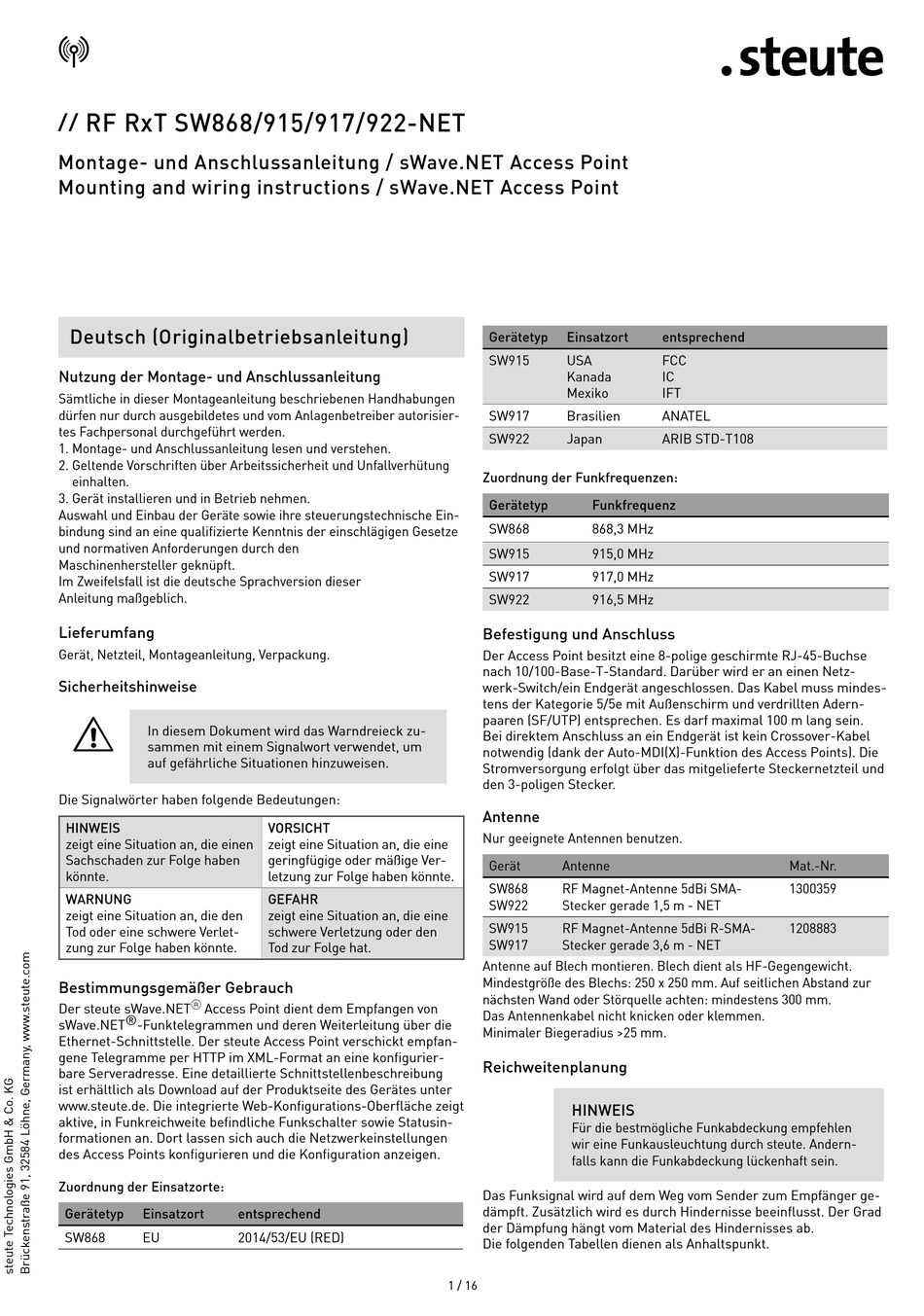

steute SW868 Montage- Und Anschlussanleitung

RF RxT SW868/915/917/922-NET
//
Montage- und Anschlussanleitung / sWave.NET Access Point
Mounting and wiring instructions / sWave.NET Access Point
Deutsch (Originalbetriebsanleitung)
Nutzung der Montage- und Anschlussanleitung
Sämtliche in dieser Montageanleitung beschriebenen Handhabungen
dürfen nur durch ausgebildetes und vom Anlagenbetreiber autorisier-
tes Fachpersonal durchgeführt werden.
1. Montage- und Anschlussanleitung lesen und verstehen.
2. Geltende Vorschriften über Arbeitssicherheit und Unfallverhütung
einhalten.
3. Gerät installieren und in Betrieb nehmen.
Auswahl und Einbau der Geräte sowie ihre steuerungstechnische Ein-
bindung sind an eine qualifizierte Kenntnis der einschlägigen Gesetze
und normativen Anforderungen durch den
Maschinenhersteller geknüpft.
Im Zweifelsfall ist die deutsche Sprachversion dieser
Anleitung maßgeblich.
Lieferumfang
Gerät, Netzteil, Montageanleitung, Verpackung.
Sicherheitshinweise
=
In diesem Dokument wird das Warndreieck zu-
sammen mit einem Signalwort verwendet, um
auf gefährliche Situationen hinzuweisen.
Die Signalwörter haben folgende Bedeutungen:
HINWEIS
zeigt eine Situation an, die einen
Sachschaden zur Folge haben
könnte.
WARNUNG
zeigt eine Situation an, die den
Tod oder eine schwere Verlet-
zung zur Folge haben könnte.
Bestimmungsgemäßer Gebrauch

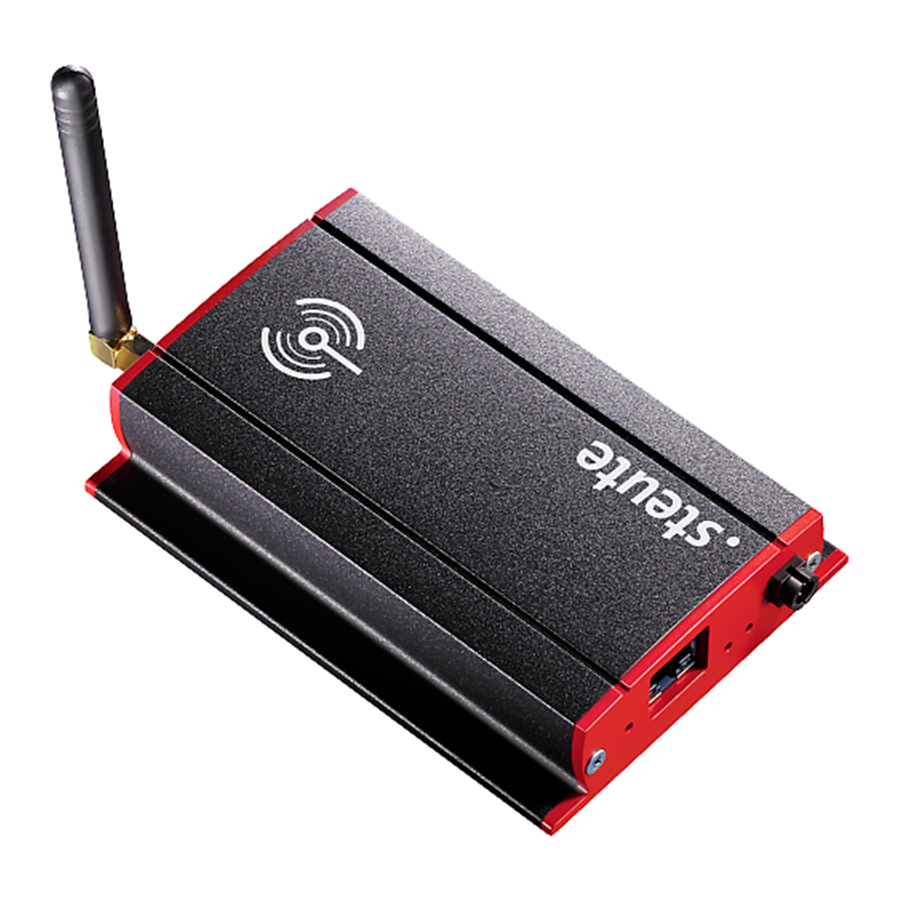

Der steute sWave.NET r Access Point dient dem Empfangen von
sWave.NET ® -Funktelegrammen und deren Weiterleitung über die
Ethernet-Schnittstelle. Der steute Access Point verschickt empfan-
gene Telegramme per HTTP im XML-Format an eine konfigurier-
bare Serveradresse. Eine detaillierte Schnittstellenbeschreibung
ist erhältlich als Download auf der Produktseite des Gerätes unter
www.steute.de. Die integrierte Web-Konfigurations-Oberfläche zeigt
aktive, in Funkreichweite befindliche Funkschalter sowie Statusin-
formationen an. Dort lassen sich auch die Netzwerkeinstellungen
des Access Points konfigurieren und die Konfiguration anzeigen.
Zuordnung der Einsatzorte:
Gerätetyp Einsatzort
SW868 EU
VORSICHT
zeigt eine Situation an, die eine
geringfügige oder mäßige Ver-
letzung zur Folge haben könnte.
GEFAHR
zeigt eine Situation an, die eine
schwere Verletzung oder den
Tod zur Folge hat.
entsprechend
2014/53/EU (RED)
Gerätetyp Einsatzort
SW915 USA
Kanada
Mexiko
SW917 Brasilien
SW922 Japan
Zuordnung der Funkfrequenzen:
Gerätetyp Funkfrequenz
SW868 868,3 MHz
SW915 915,0 MHz
SW917 917,0 MHz
SW922 916,5 MHz
Befestigung und Anschluss
Der Access Point besitzt eine 8-polige geschirmte RJ-45-Buchse
nach 10/100-Base-T-Standard. Darüber wird er an einen Netz-
werk-Switch/ein Endgerät angeschlossen. Das Kabel muss mindes-
tens der Kategorie 5/5e mit Außenschirm und verdrillten Adern-
paaren (SF/UTP) entsprechen. Es darf maximal 100 m lang sein.
Bei direktem Anschluss an ein Endgerät ist kein Crossover-Kabel
notwendig (dank der Auto-MDI(X)-Funktion des Access Points). Die
Stromversorgung erfolgt über das mitgelieferte Steckernetzteil und
den 3-poligen Stecker.
Antenne
Nur geeignete Antennen benutzen.
Gerät Antenne
SW868 RF Magnet-Antenne 5dBi SMA-
SW922 Stecker gerade 1,5 m - NET
SW915 RF Magnet-Antenne 5dBi R-SMA-
SW917 Stecker gerade 3,6 m - NET
Antenne auf Blech montieren. Blech dient als HF-Gegengewicht.
Mindestgröße des Blechs: 250 x 250 mm. Auf seitlichen Abstand zur
nächsten Wand oder Störquelle achten: mindestens 300 mm.
Das Antennenkabel nicht knicken oder klemmen.
Minimaler Biegeradius >25 mm.
Reichweitenplanung
HINWEIS
Für die bestmögliche Funkabdeckung empfehlen
wir eine Funkausleuchtung durch steute. Andern-
falls kann die Funkabdeckung lückenhaft sein.
Das Funksignal wird auf dem Weg vom Sender zum Empfänger ge-
dämpft. Zusätzlich wird es durch Hindernisse beeinflusst. Der Grad
der Dämpfung hängt vom Material des Hindernisses ab.
Die folgenden Tabellen dienen als Anhaltspunkt.
1 / 16
entsprechend
FCC
IC
IFT
ANATEL
ARIB STD-T108
Mat.-Nr.
1300359
1208883
