D
Technische Daten
Versorgungspannung:
Stromaufnahme:
Schaltausgänge:
Schaltspannung:
Schaltstrom:
Schaltmodi:
Nullpunkt des RC-Signals:
Abmessung:
Kabellänge:
Gewicht:

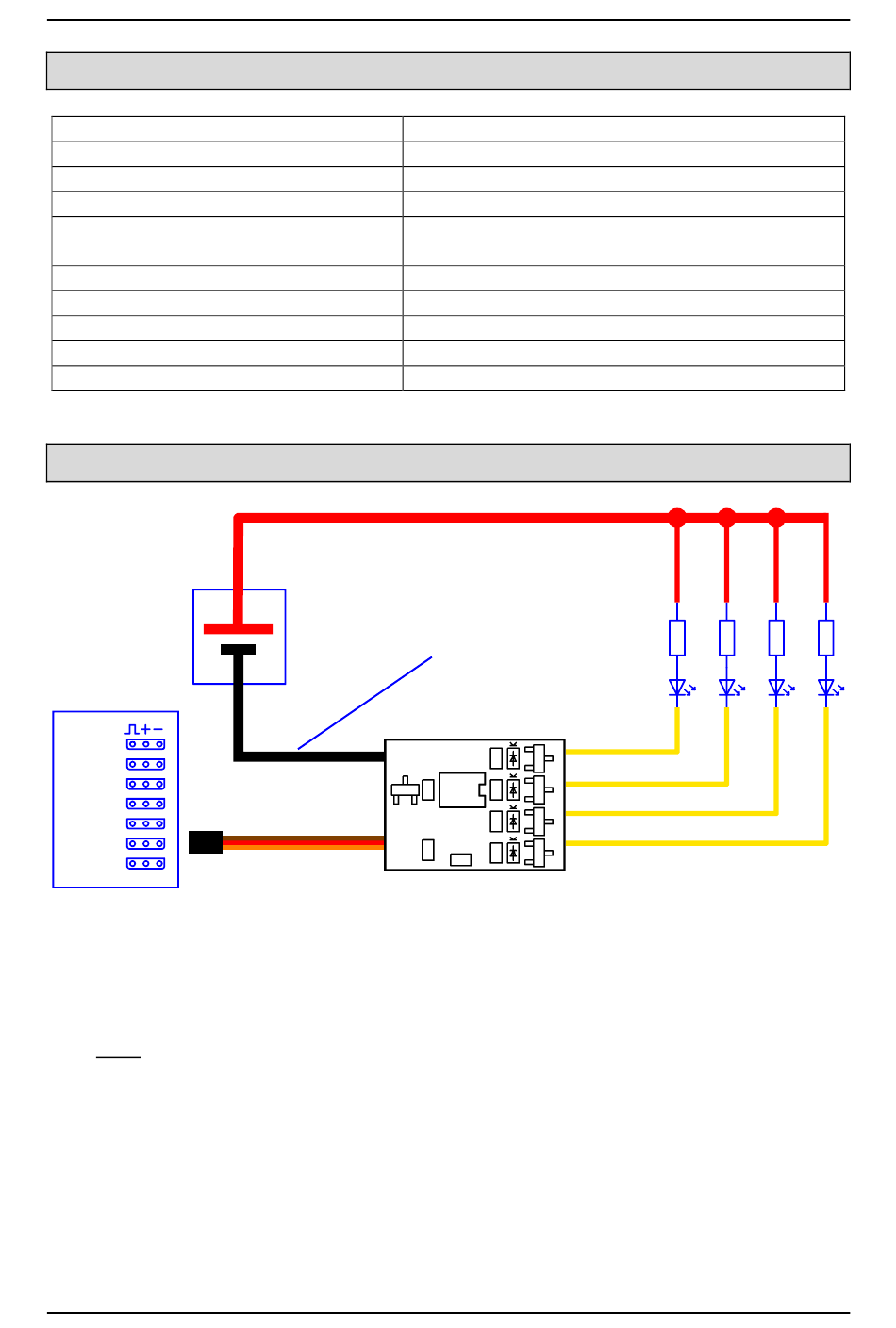

Anschlussplan
RC-Empfänger
Übersteigt die gesamte Stromaufnahme aller angeschlossenen Verbraucher den
Strom von 1 A, muss das schwarze Kabel des RC-SM-4 mit dem Minuspol des
Akkus verbunden werden. Werden nur ein paar normale LEDs angeschlossen, ist
dies nicht notwendig.
Wird für die Versorgung der angeschlossenen Verbraucher, nicht der Fahrakku
verwendet, sondern ein anderer Akku, muss das schwarze Kabel ebenfalls
angeschlossen werden.
Beim Aktivieren des Setups (siehe Seite 7) und beim Wechsel der Schaltmodi
werden die Ausgänge des RC-SM-4 angesteuert. Dies sollte bei der Verdrahtung
berücksichtig werden und ggf. ein steck-/klemmbarer Anschluss gewählt werden,
falls die Aktivierung der Ausgänge, während dem Setup zu Problemen führen kann.
22.09.2020
4,0 - 8,0 V (über RC-Empfänger)
ca. 10 - 25 mA
4 Stück minusschaltend
max. 20 V DC
max. 4 A pro Ausgang
Summenstrom aller Ausgänge: max. 10 A
15 verschiedene Schaltmodi, frei wählbar
fest bei 1,500 ms
20 x 15 x 4 mm
ca. 30 cm
12 g
+
Akku
max 20 V
-
RC-SM-4
BEIER-Electronic
nur notwendig
wenn Gesamt-
strom über 1 A
Ausgang 1
Ausgang 2
Ausgang 3
Ausgang 4
Schaltmodul RC-SM-4
5
