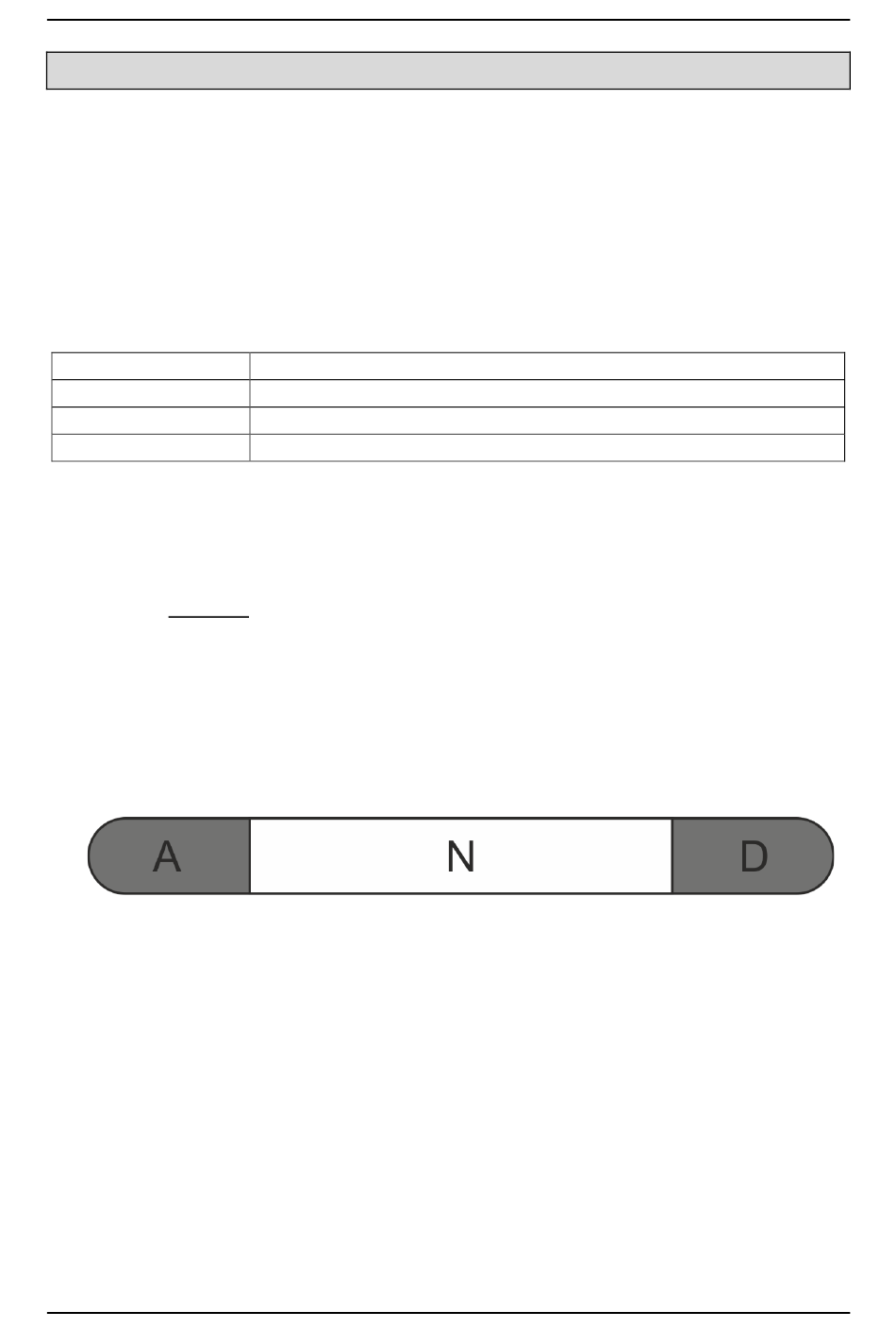

Modus 6: 4-fach Memory über Zählmodus (EKMFA - D)
Dieser Modus arbeitet nach dem Zählprinzip (bei unseren Soundmodulen auch als
EKMFA bekannt). Jedes Mal wenn der Geber in den Bereich D gebracht wird, wird
ein Zähler erhöht. Erfolgen nun für 1 Sekunden keine weiteren Zählimpulse, wird der
Ausgang ein- bzw. ausgeschaltet, der dem Zählerstand entspricht. Der Zähler wird
anschließend wieder auf 0 zurückgesetzt.
Der max. Zählerstand ist 4. Wird also beispielsweise bis 5 gezählt, wird trotzdem der
Ausgang 4 geschaltet.
1 x in Bereich D:
2 x in Bereich D:
3 x in Bereich D:
4 x in Bereich D:
Die Bereiche A, B und C werden in diesem Modus nicht ausgewertet.
Da dieser Modus nur einen „halben" RC-Kanal benötigt (Bereich D), könnte ein
zweites RC-SM-4 per Y-Kabel an den gleichen Kanal angeschlossen werden,
welches auf Modus 5 gestellt ist und den Bereich A auswertet. So könnten über
einen Kanal bis zu 8 Ausgänge geschaltet werden (4 x Bereich A mit dem ersten
RC-SM-4 und 4 x Bereich D mit dem zweiten RC-SM-4).
2,0 ms
1,8 ms
14
Ausgang 1
schaltet ein bzw. aus (Memory)
Ausgang 2
schaltet ein bzw. aus (Memory)
Ausgang 3
schaltet ein bzw. aus (Memory)
Ausgang 4
schaltet ein bzw. aus (Memory)
1,5 ms
BEIER-Electronic
Schaltmodul RC-SM-4
Ausgang 1
Ausgang 2
Ausgang 3
Ausgang 4
1,2 ms
1,0 ms
