Modus 7: Impuls / Aktivierung bei Bewegung
Für diesen Modus wird ein proportionaler Geber am Sender benötigt, da hier eine
Änderung des Proportionalsignals ausgewertet wird.
Die 4 Ausgänge schalten ein, solange sich das Gebersignal wie folgt ändert:
Bewegung nach links:
Bewegung nach rechts:

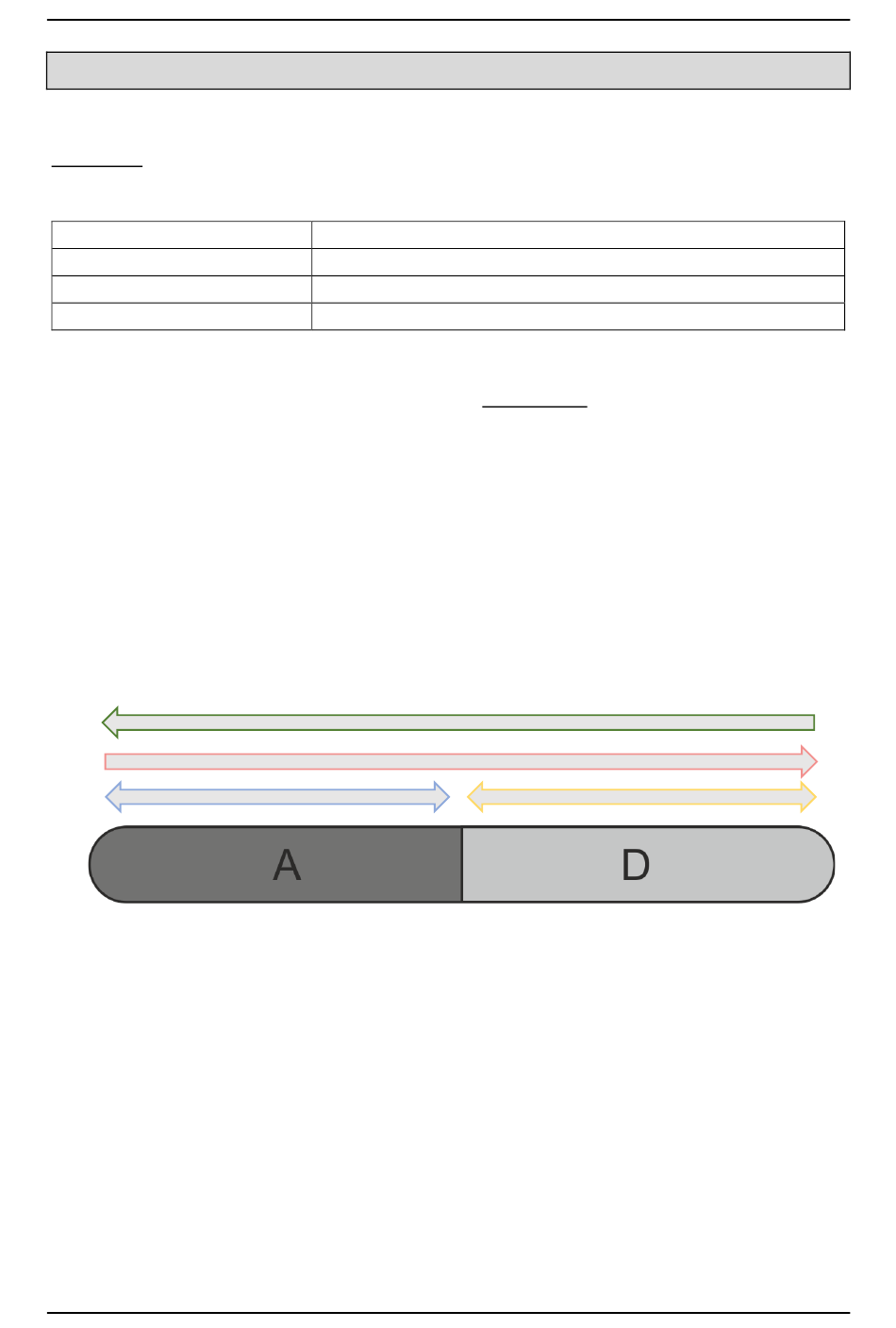

Bewegung im Bereich A:
Bewegung im Bereich D:
Findet keine Änderung mehr statt, schalten die Ausgänge wieder aus. Der Ausgang
schaltet also immer nur so lange ein, wie eine Bewegung des Gebers stattfindet.
Mit dem internen „Digital-Potis" (siehe Seite 8) kann die Empfindlichkeit der
Änderungsüberwachung eingestellt werden. Je kleiner der eingestellte Wert des
„Digital-Potis" ist, umso empfindlicher ist die Änderungsüberwachung. Bei größeren
„Digital-Poti"-Werten, muss der Geber demnach stärker bewegt werden, um ein
Schalten der Ausgänge zu erreichen.
Die Ausgänge des RC-SM-4 können durch einfache Parallelschaltung auch
zusammengefasst werden, um z.B. einen Impuls zu generieren, egal in welche
Richtung oder in welchen Bereich die Bewegung stattfindet.
