BEIER-Electronic RC-SM-4 Bedienungsanleitung

Schaltmodul
Vorschau ausblenden
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen

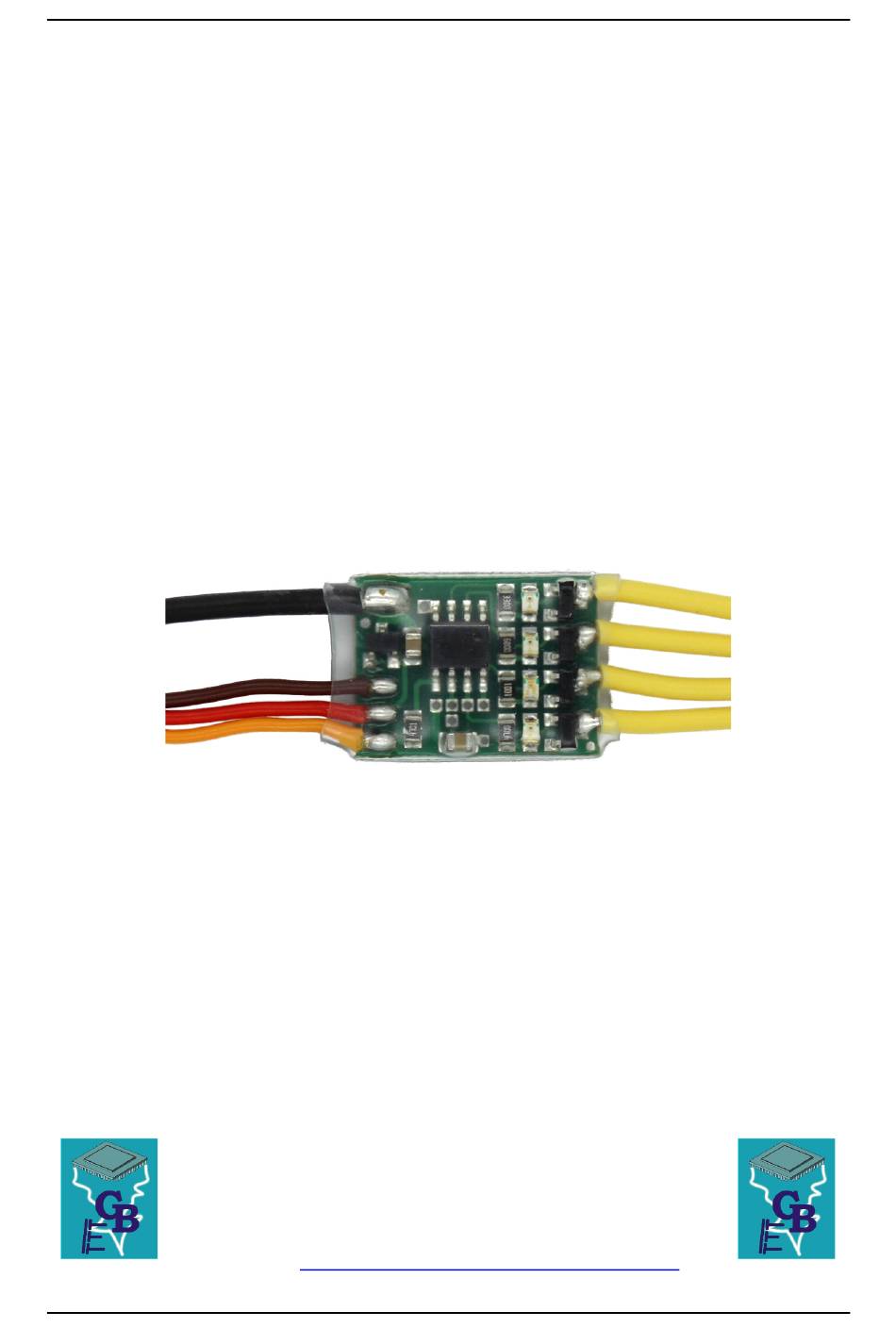

D
Schaltmodul RC-SM-4
Bedienungsanleitung
Schaltmodul
RC-SM-4
BEIER-Electronic
Winterbacher Str. 52/4, 73614 Schorndorf - Weiler
Telefon 07181/46232, Telefax 07181/45732
eMail: modellbau@beier-electronic.de
Internet:
http://www.beier-electronic.de/modellbau
22.09.2020
BEIER-Electronic
1

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für BEIER-Electronic RC-SM-4

Inhaltszusammenfassung für BEIER-Electronic RC-SM-4

  • Seite 1 Schaltmodul RC-SM-4 Bedienungsanleitung Schaltmodul RC-SM-4 BEIER-Electronic Winterbacher Str. 52/4, 73614 Schorndorf - Weiler Telefon 07181/46232, Telefax 07181/45732 eMail: modellbau@beier-electronic.de Internet: http://www.beier-electronic.de/modellbau 22.09.2020 BEIER-Electronic...

  • Seite 2: Inhaltsverzeichnis

    Schaltmodul RC-SM-4 Inhaltsverzeichnis Inhaltsverzeichnis ....................... 2 Beschreibung ......................3 Technische Daten ....................... 5 Anschlussplan ......................5 Aufteilung des RC-Kanals in Bereiche ................ 6 Setup – Auswahl des Schaltmodus ................7 Digital-Poti ........................8 Modus 1: 4-fach Memory kurz / lang ................9 Modus 2: 2-fach Memory kurz / 2-fach tastend lang ..........

  • Seite 3: Beschreibung

    Ausgang 1 grün Ausgang 2 Ausgang 3 blau Ausgang 4 gelb Das RC-SM-4 verfügt über 15 verschiedene Schaltmodi, die per Setup ausgewählt werden können: Modus Funktion Geber am Sender 4-fach Memory kurz / lang Schalter 2-fach Memory kurz / 2-fach tastend lang Schalter 4-fach Memory über die Bereiche A, B, C, D...

  • Seite 4: Sicherheitshinweise

    Antwort dazu, z.B. in den FAQ. BEIER-Electronic bei Facebook: Neuigkeiten und zusätzliche Informationen zu unseren Produkten finden Sie auch auf Facebook unter Modellbau BEIER-Electronic. Begeisterte Kunden haben zudem eine eigene BEIER-Electronic Facebook-Gruppe gegründet. Wie im BEIER-Electronic Forum können dort Fragen gestellt und Ideen präsentiert werden.

  • Seite 5: Technische Daten

    Ausgang 4 RC-SM-4 Übersteigt die gesamte Stromaufnahme aller angeschlossenen Verbraucher den Strom von 1 A, muss das schwarze Kabel des RC-SM-4 mit dem Minuspol des Akkus verbunden werden. Werden nur ein paar normale LEDs angeschlossen, ist dies nicht notwendig. Wird für die Versorgung der angeschlossenen Verbraucher, nicht der Fahrakku verwendet, sondern ein anderer Akku, muss das schwarze Kabel ebenfalls angeschlossen werden.

  • Seite 6: Aufteilung Des Rc-Kanals In Bereiche

    (Bereich „A“ ist dann oben und „D“ unten). Auch hier gilt: Je nach Sender-Typ und Kanal-Reversierung, können „oben“ und „unten“ vertauscht sein! Wird für die Steuerung des RC-SM-4 kein proportionaler Geber verwendet, sondern ein 3-Positionen-Schalter, können mit diesem Schalter (ohne spezielle Programmierung im Sender) nur die Bereiche A, N und D erreicht werden.

  • Seite 7: Setup - Auswahl Des Schaltmodus

    3 mal auf Vollausschlag in den Bereich A (also „oben“ bzw. „links“) und 3 mal in den Bereich D (also „unten“ bzw. „rechts“) bewegt werden. Hierdurch wird das Setup gestartet und alle 4 LEDs auf dem RC-SM-4 blinken für 4 Sekunden schnell.

  • Seite 8: Digital-Poti

    Schaltmodul RC-SM-4 Wird der Geber am Sender, für 30 Sekunden nicht mehr betätigt, oder die Spannung des RC-SM-4 getrennt, wird die zuletzt gewählte Einstellung gespeichert und das RC-SM-2 arbeitet anschließend in dem eingestellten Modus. Dieser eingestellte Modus bleibt so lange bestehen, bis das Setup erneut gestartet und der Modus geändert wird.

  • Seite 9: Modus 1: 4-Fach Memory Kurz / Lang

    Schaltmodul RC-SM-4 Wird der Geber am Sender für 30 Sekunden nicht mehr betätigt, oder die Spannung des RC-SM-4 getrennt, wird der zuletzt gewählte Wert gespeichert. Modus 1: 4-fach Memory kurz / lang Wird der Geber (Schalter) in den Bereich A oder D gebracht, schaltet der entsprechende Ausgang ein und bleibt so lange aktiviert, bis dieser Bereich nochmals neu angesteuert wird.

  • Seite 10: Modus 2: 2-Fach Memory Kurz / 2-Fach Tastend Lang

    Schaltmodul RC-SM-4 Modus 2: 2-fach Memory kurz / 2-fach tastend lang Wird der Geber in diesem Modus nur kurz (weniger als 1 Sekunde) in den Bereich A oder D gebracht, schaltet der entsprechende Ausgang ein und bleibt so lange aktiviert, bis dieser Bereich nochmals neu kurz angesteuert wird. Der Ausgang wechselt (toggelt) bei jeder Ansteuerung somit seinen Zustand.

  • Seite 11: Modus 3: 4-Fach Memory Über Die Bereiche A, B, C, D

    Schaltmodul RC-SM-4 Modus 3: 4-fach Memory über die Bereiche A, B, C, D Für diesen Modus wird ein proportionaler Geber am Sender benötigt, da hier auch die Zwischenbereiche B und C ausgewertet werden. Wird der Geber in einen Bereich (A, B, C oder D) gebracht, schaltet der entsprechende Ausgang ein und bleibt so lange ein, bis dieser Bereich nochmals neu angesteuert wird.

  • Seite 12: Modus 4: 4-Fach Tastend Über Die Bereiche A, B, C, D

    Schaltmodul RC-SM-4 Modus 4: 4-fach tastend über die Bereiche A, B, C, D Für diesen Modus wird ein proportionaler Geber am Sender benötigt, da hier auch die Zwischenbereiche B und C ausgewertet werden. Wird der Geber in einen Bereich gebracht, schaltet der entsprechende Ausgang ein und bleibt so lange ein, wie auch der Geber in diesem Bereich ist.

  • Seite 13: Modus 5: 4-Fach Memory Über Zählmodus (Ekmfa - A)

    Die Bereiche B, C und D werden in diesem Modus nicht ausgewertet. Da dieser Modus nur einen „halben“ RC-Kanal benötigt (Bereich A), könnte ein zweites RC-SM-4 per Y-Kabel an den gleichen Kanal angeschlossen werden, welches auf Modus 6 eingestellt ist und den Bereich D auswertet. So könnten über einen Kanal bis zu 8 Ausgänge geschaltet werden (4 x Bereich A mit dem ersten...

  • Seite 14: Modus 6: 4-Fach Memory Über Zählmodus (Ekmfa - D)

    Die Bereiche A, B und C werden in diesem Modus nicht ausgewertet. Da dieser Modus nur einen „halben“ RC-Kanal benötigt (Bereich D), könnte ein zweites RC-SM-4 per Y-Kabel an den gleichen Kanal angeschlossen werden, welches auf Modus 5 gestellt ist und den Bereich A auswertet. So könnten über einen Kanal bis zu 8 Ausgänge geschaltet werden (4 x Bereich A mit dem ersten...

  • Seite 15: Modus 7: Impuls Bei Bewegung

    „Digital-Poti“-Werten, muss der Geber demnach stärker bewegt werden, um ein Schalten der Ausgänge zu erreichen. Die Ausgänge des RC-SM-4 können durch einfache Parallelschaltung auch zusammengefasst werden, um z.B. einen Impuls zu generieren, egal in welche Richtung oder in welchen Bereich die Bewegung stattfindet.

  • Seite 16: Modus 8: 4-Fach Lichtschalter Einzeln (Stufenschalter)

    Schaltmodul RC-SM-4 Modus 8: 4-fach Lichtschalter einzeln (Stufenschalter) In diesem Modus arbeitet das RC-SM-4 wie eine Art Stufenschalter mit 5 Stufen (Stufe 0 – Stufe 4). In dem Bereich A wird der Zustand des Lichtschalters um eine Stufe erhöht. Im Bereich D wird der Zustand des Lichtschalters um eine Stufe verringert.

  • Seite 17: Modus 9: 4-Fach Lichtschalter Kombiniert

    Schaltmodul RC-SM-4 Modus 9: 4-fach Lichtschalter kombiniert In diesem Modus arbeitet das RC-SM-4 wie eine Art Lichtschalter mit 5 Stufen (Stufe 0 – Stufe 4). In dem Bereich A wird der Zustand des Lichtschalters um eine Stufe erhöht. Im Bereich D wird der Zustand des Lichtschalters um eine Stufe verringert.

  • Seite 18: Modus 10: Blinker (Lenkung), Warnblinker, Licht 1+2

    Schaltmodul RC-SM-4 Modus 10: Blinker (Lenkung), Warnblinker, Licht 1+2 In diesem Modus wird das RC-SM-4 mit einem Y-Kabel, parallel zum Lenkservo, am Lenkkanal des Empfängers angeschlossen. Beim Lenken um eine Kurve, werden automatisch die Blinker aktiviert. Die Neutralstellung des Lenkkanals sollte hierfür am Sender auf 1,500 ms eingestellt sein.

  • Seite 19: Modus 11: Blinker (Memory), Warnblinker, Licht 1+2

    Schaltmodul RC-SM-4 Modus 11: Blinker (Memory), Warnblinker, Licht 1+2 Hier wird der Blinker nicht über die Lenkung gesteuert, sondern über einen separaten Kanal, mit einem 3-Positions-Schalter. Werden die Blinker über den Schalter eingeschaltet, bleiben sie solange ein, bis der Schalter noch mal aktiviert wird.

  • Seite 20: Modus 12: Blinker (Autom. Abschaltung), Warnblinker, Licht 1+2

    Schaltmodul RC-SM-4 Modus 12: Blinker (autom. Abschaltung), Warnblinker, Licht 1+2 Hier wird der Blinker nicht über die Lenkung gesteuert, sondern über einen separaten Kanal, mit einem 3-Positions-Schalter. Im Gegensatz zum Modus 11 werden hier die Blinker jedoch, nach einer einstellbaren Anzahl des Blinkens, wieder automatisch ausgeschaltet.

  • Seite 21: Modus 13: Blinker (Memory), Licht 1, Licht 2

    Schaltmodul RC-SM-4 Modus 13: Blinker (Memory), Licht 1, Licht 2 Hier wird der Blinker nicht über die Lenkung gesteuert, sondern über einen separaten Kanal, mit einem 3-Positions-Schalter. Werden die Blinker eingeschaltet, bleiben sie solange ein, bis der Blinker noch mal aktiviert wird.

  • Seite 22: Modus 14: Bremslicht, Licht, Rückfahrlicht

    Schaltmodul RC-SM-4 Modus 14: Bremslicht, Licht, Rückfahrlicht In diesem Modus wird das RC-SM-4 mit einem Y-Kabel, parallel zum Fahrtregler, am Gaskanal des Empfängers angeschlossen. Beim Fahren des Modells werden dann Bremslicht und Rückfahrlicht automatisch angesteuert. Die Neutralstellung des Gaskanals sollte hierfür am Sender auf 1,500 ms eingestellt sein.

  • Seite 23: Modus 15: Blitzer, Lauflicht

    Schaltmodul RC-SM-4 Licht (30 s) Licht (30 s) Rückfahrlicht Bremslicht Bremslicht 2,0 ms 1,80 - 1,52 ms 1,48 - 1,20 ms 1,0 ms Modus 15: Blitzer, Lauflicht In diesem Modus stehen 4 unterschiedliche Varianten von Blitzern / Lauflichtern zur Auswahl:...
  • Seite 24 Kurz in Bereich D: Geschwindigkeit um 1 Stufe erhöhen Als Besonderheit, merkt sich das RC-SM-4 in diesem Modus immer seinen Zustand (ein oder aus), die zuletzt gewählte Variante und die zuletzt eingestellt Geschwindigkeit. Diese Zustände werden bei jedem Anlegen der Versorgungs- spannung über den Servostecker, wieder hergestellt.
