BEIER-Electronic RC-SM-16 Bedienungsanleitung
Schaltmodul
Verwandte Anleitungen für BEIER-Electronic RC-SM-16
Inhaltszusammenfassung für BEIER-Electronic RC-SM-16

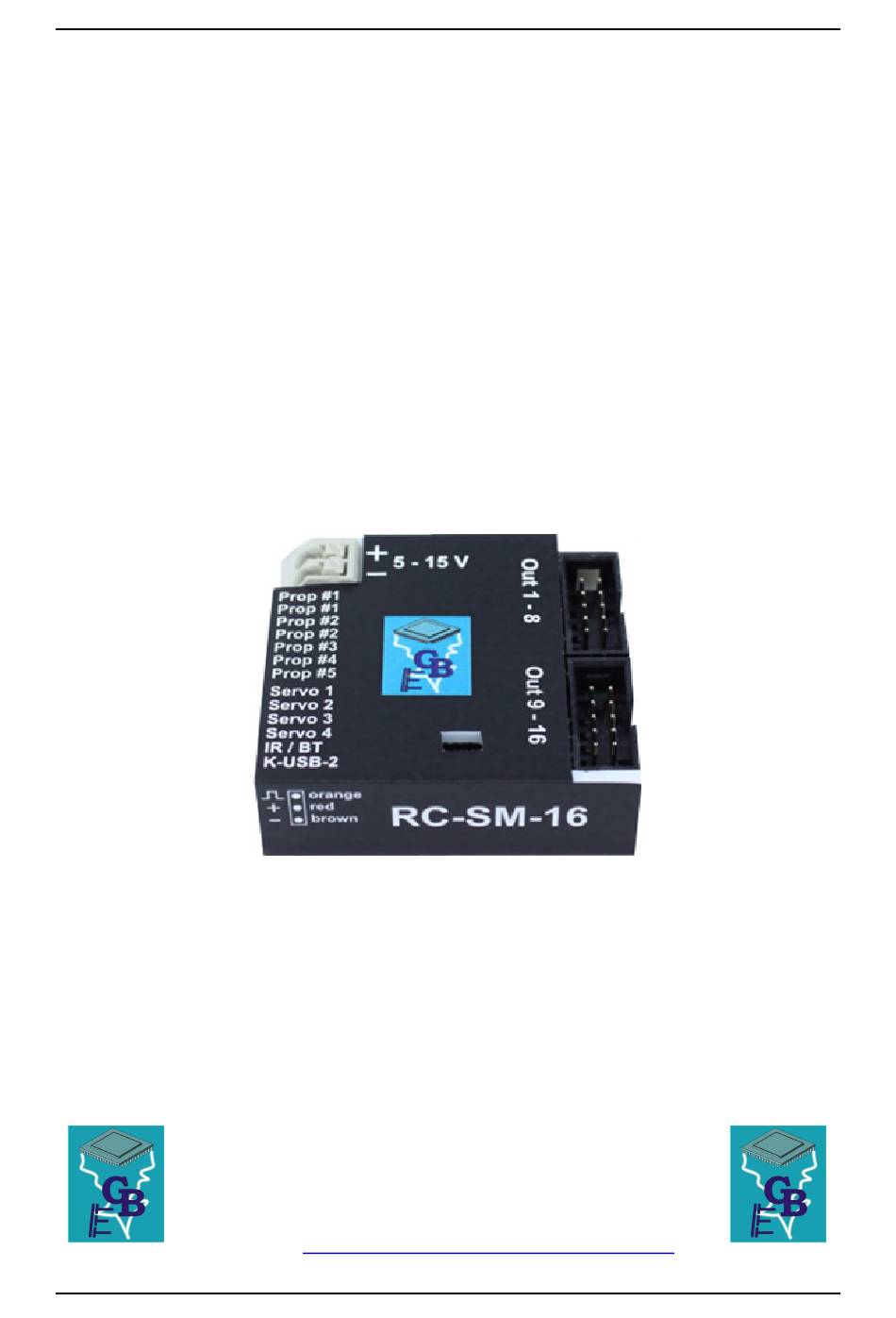

- Seite 1 Schaltmodul RC-SM-16 Bedienungsanleitung Schaltmodul RC-SM-16 V1.00 BEIER-Electronic Winterbacher Str. 52/4, 73614 Schorndorf - Weiler Telefon 07181/46232, Telefax 07181/45732 eMail: modellbau@beier-electronic.de Internet: http://www.beier-electronic.de/modellbau BEIER-Electronic 14.10.2025...
-
Seite 2: Inhaltsverzeichnis
Stromüberwachung ....................30 Statusanzeige mit LEDs ................... 31 PC-Software „ RC-SM-16 Teacher“ ................32 Bedienung der Software „RC-SM-16 Teacher“ ............33 Übertragen von Projektdaten mit dem Datenkabel K-USB-2 ........57 Funktionen am Schaltmodul mit Hilfe des Datenkabels testen ........ 58 Diagnose ........................ -
Seite 3: Beschreibung
Es ist außerdem möglich das Schaltmodul per Bluetooth über die Android Smartphone App „SFR-1 Controller“ zu steuern. Die 16 Schaltausgänge lassen sich getrennt ein- und ausschalten. Das RC-SM-16 kann auch Gas- und Lenksignale auswerten um Bremslicht, Rückfahrlicht und Blinker passend zur Fahrsituation des Modells zu schalten. -
Seite 4: Sicherheitshinweise
Modellbau BEIER-Electronic. Begeisterte Kunden haben zudem eine eigene BEIER-Electronic Facebook-Gruppe gegründet. Wie im BEIER- Electronic Forum können dort Fragen gestellt und Ideen präsentiert werden. Einen Link auf die Facebook-Seite findet ihr im RC-SM-16 Teacher im Menü unter Hilfe. 14.10.2025 BEIER-Electronic... -
Seite 5: Technische Daten
Schaltmodul RC-SM-16 Technische Daten Versorgungsspannung (U 5 – 15 V Gleichspannung Stromaufnahme: Ruhestrom: ca. 30 mA Betrieb: Die Stromaufnahme ist von der geschalteten Last abhängig. Proportional-Eingänge: 5 Stück Unterstützte Protokolle: • PWM (1,000 - 2,000 ms) • Summensignal S-BUS (max. 8 Kanäle) •... -
Seite 6: Anschlussbelegung
Schaltmodul RC-SM-16 Anschlussbelegung X1/1 Akku + (5 – 15 V) X1/2 Akku - X2/1 Proportional-Eingang #1 (Gas-Kanal) X2/2 Proportional-Eingang #2 (Lenkung oder 2. Gas-Kanal) X2/3 Proportional-Eingang #3 (Nautic/Multiswitch / Steuerpad / EKMFA) X2/4 Proportional-Eingang #4 X2/5 Proportional-Eingang #5 / Summensignal-Eingang / Bluetooth-Modul BTC-... -
Seite 7: Anschlussplan
Schaltmodul RC-SM-16 Anschlussplan BEIER-Electronic 14.10.2025... -
Seite 8: Einbau Des Schaltmoduls
Einbau des Schaltmoduls Um das Schaltmodul sicher in dem Modell zu befestigen, bietet sich unter anderem selbstklebendes Klettband an, welches auf der Kunststoffabdeckung des RC-SM-16 angebracht werden kann. Beim Einbau des Moduls darauf achten, dass keine Bauteile oder Leiterbahnen der Platine Metallteile berühren! Dies kann zu Kurzschlüssen führen, die das Schaltmodul und daran angeschlossene Geräte... - Seite 9 Schaltmodul RC-SM-16 Eine Sicherung kann jedoch leider nie immer zu 100 % alle falschen Anschlüsse absichern! Daher bitte unbedingt darauf achten, dass alles korrekt angeschlossen wird. Als Option kann in der Plusleitung der Versorgungsspannung zusätzlich ein Schalter angeschlossen werden, um das gesamte Schaltmodul abzuschalten.
- Seite 10 Schaltmodul RC-SM-16 Belegung des Flachbandkabels: Ausgang Flachbandkabel (X3) braun orange gelb grün blau lila grau Pluspol weiß Pluspol schwarz Ausgang Flachbandkabel (X4) braun orange gelb grün blau lila grau Pluspol weiß Pluspol schwarz Die geschaltete Spannung an den Ausgängen (bei 100 % eingestellter Helligkeit) ist immer so hoch, wie die Versorgungsspannung des Moduls.
- Seite 11 Kabel des Servokabels zeigt dabei nach unten (zum Rand der Platine). Das Schaltmodul wird nicht über das Datenkabel mit Spannung versorgt. Soll das Datenkabel verwendet werden, muss das RC-SM-16 ganz normal über den Akku mit Spannung versorgt werden. Allgemeine Hinweise zu der Verdrahtung im Modell: Für den Anschluss der Versorgungsspannung sollten Kabel mit einem Querschnitt...
- Seite 12 Schaltmodul RC-SM-16 Die Proportionalkanäle des Schaltmoduls sind für folgende Funktionen zuständig: Prop Modell mit 1 Antriebsmotor Modell mit 2 Antriebsmotoren freie Funktionszuordnung / freie Funktionszuordnung / Gas-Kanal Gas-Kanal freie Funktionszuordnung / freie Funktionszuordnung / Lenkung Gas-Kanal 2 / Lenkung freie Funktionszuordnung /...
-
Seite 13: Funktionen Des Schaltmoduls
• Übertragung aus • Road-Train ID 1 - 7 aktivieren (nur LM-xx-16-4) Diese Funktionen können über die Proportionalkanäle, Nautic/Multiswitch Schalter, ein Steuerpad, den EKMFA-Modus oder die Smartphone App gesteuert werden. Die Zuteilung der Funktionen erfolgt im RC-SM-16 Teacher. BEIER-Electronic 14.10.2025... -
Seite 14: Funktionsbelegung Der Proportionalkanäle
Bereiche A, N und D angesteuert werden. Die Bereiche B und C haben hier keine Funktion. Die „Größe“ der Bereiche kann über den RC-SM-16 RC-SM-16 Teacher, durch ändern der 4 Schwellen, an die Fernsteuerung angepasst werden. - Seite 15 Schaltmodul RC-SM-16 einen Bereich gleichzeitig mit einer statischen und einer Memory-Funktion zu belegen. Unterschied zwischen statischer und Memory-Funktion: Statisch Memory Wird eine Funktion als statisch Bei der Memory-Funktion, schaltet sich hinterlegt, schaltet sich diese Funktion die Funktion ein, sobald sich der immer solange ein, wie sich der Steuerknüppel/Schalter für die...
- Seite 16 Neutralstellung der Proportionalkanäle Ist der Gaskanal an Prop #1 angeschlossen, wird die Neutralstellung von Prop #1 bei jedem Start des RC-SM-16 neu eingelesen. Gleiches gilt für Prop #2 wenn dort die Lenkung oder ein zweiter Gaskanal angeschlossen wird. Es muss also darauf geachtet werden, dass beim Einschalten des RC-SM-16, Gas und Lenkung am Sender in Neutral stehen.
-
Seite 17: Nautic-Modus / Multiswitch-Modus
Bedienungsanleitung des Senders ist meist beschrieben, welche Einstellungen für Nautic-Module vorgenommen werden müssen (z.B. Servoweg auf Maximum). Im BEIER-Electronic Forum unter FAQ gibt es eine Schritt für Schritt Anleitung, wie bei Nautic/Multiswitch Problemen bei der Fehlersuche vorgegangen werden soll. Beitrag:... -
Seite 18: Ein-Kanal-Multifunktionsauswahl (Ekmfa)
Wie auch im „normalen“ Modus, ist der Bereich des Kanals in die 5 Bereiche A, B, N, C und D unterteilt (siehe Seite 14). Welche Funktionen über den EKMFA-Modus ausgelöst werden, kann im RC-SM-16 Teacher festgelegt werden (siehe Seite 40). -
Seite 19: Summensignale S-Bus, Sumd/Sumd3 Und I-Bus
Fähigkeit zur Ausgabe des Summensignals besitzen. Eventuell muss das Summensignal zusätzlich im Sendermenü aktiviert werden. Durch das Summensignal können am RC-SM-16 statt 5 nun bis zu 8 vollwertige Proportionalkanäle verwendet und mit Funktionen belegt werden. Der Summensignal-Ausgang des Empfängers wird, mit einem Servo-Patchkabel, mit dem Proportionaleingang „Prop #5“... -
Seite 20: Schalt-Ausgänge
Spannung (z.B. BEC-Spannung) verwendet werden. Die Helligkeit (PWM-Ansteuerung) jedes einzelnen Ausgangs, kann über den RC-SM-16 Teacher in 2 % Schritten, zwischen 2 % - 100 % eingestellt werden. Werden Relais oder andere induktive Lasten (z.B. Motoren) an die Schalt-Ausgänge angeschlossen, müssen Freilaufdioden (z.B. 1N4007) verwendet werden. Für Relais muss die Helligkeit auf 100 % gesetzt werden, ansonsten „flattert“... - Seite 21 Ein Ausgang mit diesem Typ blinkt mit einer einstellbaren Frequenz solange er eingeschaltet ist. Die Blinkfrequenz kann für jeden Ausgang getrennt, im RC-SM-16 Teacher eingestellt werden. Der Wert für die Blinkfrequenz, wird in dem Feld „Option 1“ eingegeben. Es sind Werte zwischen 1 und 255 möglich. 1 entspricht der schnellsten Blinkfrequenz (50 Hz) und 255 der langsamsten (0,196 Hz).
- Seite 22 Eine typische Anwendung ist hier z.B. ein kurzer Mündungsblitz bei einem Kanonenschuss. Die Impulsdauer kann im RC-SM-16 Teacher eingestellt werden. Der Wert für die Impulsdauer wird, in dem Feld „Option 1“ eingegeben. Werte zwischen 1 und 255 sind möglich.
- Seite 23 Bremsempfindlichkeit und Nachleuchten können im RC-SM-16 Teacher unter Konfiguration Ausgänge Ausgangsoptionen eingestellt werden. Hierzu muss der Gaskanal an Prop #1 angeschlossen und im RC-SM-16 Teacher die Option “Gaskanal auf Prop #1 (X2/1)“ aktiviert werden. Siehe Seite 34.
- Seite 24 Die Ausgänge für die Seitenmarkierungsleuchten leuchten mit dem Wert von „Helligkeit“, sobald das Standlicht oder Abblendlicht eingeschaltet ist. Wird der Blinker oder Warnblinker eingeschaltet, blinken die entsprechenden Seitenmarkierungsleuchten. Die Helligkeit für das Blinken wird im RC-SM-16 Teacher mit „Option 1“ festgelegt. Ausgang „Kombiniertes Frontlicht“...
- Seite 25 Ausgang „Beim Beschleunigen ein“ Dieser Ausgang schaltet immer kurz ein, sobald das Modell beschleunigt. Ausgang „Ab Fahrgeschwindigkeit ein“ Überschreitet das Modell die, im RC-SM-16 Teacher eingestellte Fahrgeschwindigkeit, schaltet dieser Ausgang ein. Der Wert hierfür wird bei „Option 1“ eingetragen. BEIER-Electronic...
- Seite 26 Schaltmodul RC-SM-16 Ausgänge für Schiffe Mit diesen Ausgängen kann die Lichterführung von Schiffen vorbildsgetreu nachgebildet werden. Gesteuert werden die Lichtausgänge über folgende Logik- Tabelle: Funktion/Zustand Vor Anker Auf Grund In Fahrt ...
- Seite 27 Diese Ausgänge, mit Lichteinstellungen speziell für Panzer, können nur über den programmierbaren Lichtschalter (siehe Seite 46) über die Funktionen „Lichtschalter +“ und „Lichtschalter -“ geschaltet werden. Übertragung der Ausgänge zu einem Auflieger/Anhänger-Lichtmodul Die Ausgänge 1 – 12 des RC-SM-16 können per Infrarotsignal zu unserem IR- Lichtmodul SM-IR-16-2 übertragen werden.
-
Seite 28: Ausgangs-Sequenzen
• Einschaltflackern von Leuchtstofflampen • Beliebige Flackerlichter und Blitzer Servoausgänge Auf dem RC-SM-16 sind 4 Servoausgänge (X5/1 - X5/4) vorhanden. Die Servoausgänge liefern die üblichen Impulse von 1,000 - 2,000 ms, daher können normale Standard-Servos und auch Fahrtregler angeschlossen werden. -
Seite 29: Funktions-Sequenzen
Schaltmodul RC-SM-16 Bewegung auf feste Positionen: Für jeden der 4 Servoausgänge können im RC-SM-16 Teacher bis zu 5 Positionen festgelegt werden (siehe Seite 52), die über die frei belegbaren Funktionen des Schaltmoduls, angesteuert werden können. Die Positionen haben folgende Bezeichnungen: •... -
Seite 30: Spannungsüberwachung
Diese Werte sind jedoch nur Richtwerte, am besten beim Hersteller des Akkus schauen, was dieser als Tiefentladespannung angibt. Stromüberwachung Die Schalt-Ausgänge 1 - 16 des RC-SM-16 besitzen eine Stromüberwachung, die eine Überlastung erkennt und alle Ausgänge sofort abschaltet, um diese vor Beschädigung zu schützen. -
Seite 31: Statusanzeige Mit Leds
Wird ein Überstrom erkannt, leuchtet die rote LED auf dem Schaltmodul dauerhaft. Statusanzeige mit LEDs Auf dem Schaltmodul befinden sich 3 LEDs, die den Status bzw. die verschiedenen Zustände des Schaltmoduls anzeigen. Sobald das RC-SM-16 an die Spannungsversorgung (X1/1 und X1/2) angeschlossen ist, leuchtet die grüne LED. Fehler- Status bzw. Fehler Maßnahmen... -
Seite 32: Pc-Software „Rc-Sm-16 Teacher
Schaltmodul RC-SM-16 PC-Software „RC-SM-16 Teacher“ Mit der Software „RC-SM-16 Teacher“ kann das Schaltmodul konfiguriert werden. Die Software kann kostenlos auf unserer Internetseite heruntergeladen werden. Im Auslieferzustand können die 16 Ausgänge des Schaltmoduls über die Prop.- Eingänge #1 - #4 gesteuert werden. Sollen Einstellungen geändert werden, ist der... -
Seite 33: Bedienung Der Software „Rc-Sm-16 Teacher
Forum: FAQ Öffnet das BEIER-Electronic Forum in der Hilfe Rubrik: Häufig gestellte Fragen Facebook Öffnet die Facebook-Seite von BEIER- Electronic Zeigt Informationen zur Software an Info Der RC-SM-16 Teacher ist in 2 Bereiche unterteilt: • Konfiguration • Firmwareupdate BEIER-Electronic 14.10.2025... - Seite 34 Schaltmodul RC-SM-16 Schaltmodul konfigurieren Durch einen Klick auf den Reiter „Konfiguration“, können verschiedene Einstellungen am Schaltmodul vorgenommen werden. Die Einstellungen sind in verschiedene Bereiche unterteilt: • Allgemein • S-BUS / i-BUS / SUMD • Proportionalkanäle • Nautic / Multiswitch • EKMFA-Modus •...
- Seite 35 BTC-1 erfolgen, muss dies hier aktiviert werden. Eine 4-stellige PIN schützt davor, dass das Modell von Fremden gesteuert werden kann. Nur wenn die gleiche PIN in der App eingestellt ist, kann das RC-SM-16 gesteuert werden. Die Standard-PIN lautet: 0000 Lichtmodul: Das Protokoll für die Übertragung zu einem Lichtmodul im Anhänger oder Auflieger...
- Seite 36 Schaltmodul RC-SM-16 • Infrarot-Protokoll für die Lichtmodule LM-IR-8-1 und LM-IR-16-4. Dieses Protokoll funktioniert nicht mit dem Lichtmodul SM-IR-16-2. Es ist aber schneller (Latenz max. 80 ms). • Bluetooth-Protokoll für das Lichtmodul LM-BT-16-4. Dies ist das schnellste Protokoll (Latenz max. 40 ms), funktioniert aber nicht mit IR-Lichtmodulen.
- Seite 37 Schaltmodul RC-SM-16 Konfiguration - S-BUS / SUMD Soll ein Summensignal des Empfängers ausgewertet werden, kann dies hier aktiviert werden. Der Summenkanal des Empfängers wird mit Prop #5 (X2/) des Schaltmoduls verbunden. Die einzelnen Kanäle des Summensignals können hier den Prop.-Kanälen des Schaltmoduls zugeordnet werden.
- Seite 38 Schaltmodul RC-SM-16 Konfiguration - Proportionalkanäle Belegung und Schwellen für Proportionalkanäle Hier können für jeden der Proportionalkanäle #1 - #5 (bzw. #1 - #8 bei Verwendung eines Summensignals), die Bereiche A, B, C und D mit den möglichen Funktionen des Schaltmoduls belegt werden.
- Seite 39 Schaltmodul RC-SM-16 Konfiguration - Nautic/Multiswitch Soll der Nautic-/Multiswitch-Modus verwendet werden, muss dieser hier aktiviert werden. Schalterbelegung Jeder Schalterstellung kann die gewünschte Funktion zugeordnet werden (siehe Seite 17). Für jeden Schalter kann eine Memory-Funktion aktiviert werden. Für das richtige Übertragungsprotokoll ist es wichtig den Typ der Fernsteuerung bzw.
- Seite 40 Schaltmodul RC-SM-16 Konfiguration - EKMFA-Modus Hier kann der EMKFA-Modus für Proportionalkanal #3 aktiviert werden. Die einzelnen Funktionen können den Schalterpositionen A und D zugeordnet werden und mit der entsprechenden Anzahl von Betätigungen in diese Position aktiviert werden (siehe Seite 18).
- Seite 41 Schaltmodul RC-SM-16 Konfiguration - Steuerpad Mit dem RC-SM-16 kann auch das Steuerpad Licht und Sound der Firma Kraftwerk ausgewertet werden. Der Kanal des Steuerpads wird vom Empfänger-Ausgang mit Prop #3 (X2/3) des RC-SM-16 verbunden. Mit dem Steuerpad können bis zu 44 Funktionen ausgelöst werden: •...
- Seite 42 Schaltmodul RC-SM-16 Einlernen des Steuerpads: Vor der ersten Verwendung, muss das RC-SM-16 auf das Steuerpad, bzw. den Sender eingelernt werden. Das funktioniert wie folgt: 1. Das Schaltmodul von der Versorgungsspannung trennen. 2. Sender und Empfänger einschalten. 3. Alle Kanäle/Geber am Sender in Neutralstellung bringen und nur die „Umschalttaste“...
- Seite 43 Schaltmodul RC-SM-16 Konfiguration - Ausgänge Die farbigen Kästchen neben den Ausgängen, zeigen die Farbe des Flachbandkabels des jeweiligen Ausgangs an. Ausgangs-Typ Hier können den 16 Schalt-Ausgängen die verschiedenen Funktionen zugeordnet werden (siehe Seite 20). Helligkeit Für jeden Ausgang kann die Helligkeit (Intensität) in 2 %-Schritten eingestellt werden.
- Seite 44 Schaltmodul RC-SM-16 Konfiguration - Ausgänge - Ausgangsoptionen Der Glühlampeneffekt kann in 3 Stufen eingestellt werden: Leicht, mittel, stark. Ist die Auswahl „Bremslicht im Stand immer ein“ aktiviert, schaltet sich das Bremslicht immer ein, sobald das Modell steht. Ein einstellbares Nachleuchten des Bremslichtes kann ebenfalls zwischen 1 und 255 Sekunden aktiviert werden.
- Seite 45 Schaltmodul RC-SM-16 Die Blinker können vollautomatisch, sobald gelenkt wird, aktiviert und danach wieder deaktiviert werden. Es kann eingestellt werden, bis zu welcher Fahrgeschwindigkeit das automatische Blinken erfolgen soll. Die Lenkschwellen können getrennt eingestellt bzw. angepasst werden. Erlaubte Werte sind 5 - 100 (%) und entsprechen dem Lenkeinschlag. Die "Lenkschwelle Blinker ein"...
- Seite 46 Schaltmodul RC-SM-16 Konfiguration - Ausgänge - Lichtschalter Mit Hilfe des Lichtschalters können verschiedene Lichter über die beiden Funktionen „Lichtschalter +“ und „Lichtschalter -“ geschaltet werden. Der Lichtschalter ist frei programmierbar und hat eine bestimmte Anzahl von positiven (max. +6) und negativen Stufen (max. -4). Welche Lichtausgänge bei welcher Stufe aktiviert werden sollen, ist frei wählbar.
- Seite 47 Schaltmodul RC-SM-16 Konfiguration - Ausgänge - Ausgangs-Sequenzen Das Schaltmodul bietet die Möglichkeit die 16 Ausgänge in einer bestimmten Abfolge nacheinander oder parallel anzusteuern. Hierfür können 8 zeitgesteuerte Ablaufsequenzen mit bis zu 36 Schritten programmiert werden. Wird eine Ausgangs-Sequenz aktiviert, hat immer die Sequenz Vorrang vor einer normalen Funktion (z.B.
- Seite 48 Schaltmodul RC-SM-16 Anzahl der Schritte Für jede Sequenz kann hier die Anzahl der Schritte eingestellt werden. Bis zu 28 Schritte sind möglich pro Sequenz. Die Schritte laufen dann beim Aktivieren der Sequenz, beginnend mit Schritt 1, nacheinander ab. Im jedem Schritt kann für jeden Ausgang, die gewünschte Helligkeit eingestellt werden.
- Seite 49 Schaltmodul RC-SM-16 Wird mit der rechten Maustaste in die Tabelle geklickt, bieten sich folgende Funktionen: Löscht den Schritt, auf den mit der rechten Maustaste Schritt löschen geklickt wurde. Alle weiteren Schritte werden um eine Reihe nach oben geschoben. Fügt vor dem Schritt, auf den mit der rechten Maustaste Schritt einfügen...
- Seite 50 Schaltmodul RC-SM-16 Konfiguration - Servo-Ausgänge - Servo-Sequenz 1 + 2 Für die Servoausgänge 1 und 2 können zeitlich gesteuerte Ablauf-Sequenzen programmiert werden. Eine Sequenz kann aus bis zu 10 Schritten bestehen. Für jeden Schritt muss nun eine Servoposition (1,000 - 2,000 ms) vorgegeben werden, die die Startposition in diesem Schritt vorgibt.
- Seite 51 Schaltmodul RC-SM-16 Wird mit der rechten Maustaste in die Tabelle geklickt, bieten sich noch folgende Funktionen: Schritt löschen Löscht den Schritt, auf den mit der rechten Maustaste geklickt wurde. Alle weiteren Schritte werden um eine Reihe nach oben geschoben. Schritt einfügen Fügt vor dem Schritt, auf den mit der rechten Maustaste...
- Seite 52 Konfiguration - Servo-Ausgänge - Servos 1 + 2 und Servos 3 + 4 Hier können die 4 Servoausgänge (siehe Seite 28) des RC-SM-16 konfiguriert werden. Sollen die Servoausgänge 1 und 2 verwendet werden, müssen diese im RC-SM-16 Teacher aktiviert werden. Die Servoausgänge 3 und 4 sind immer automatisch aktiviert.
- Seite 53 Direkte Servosteuerung Die Servoausgänge des Schaltmoduls können auch direkt (stufenlos) über einen der Proportionaleingänge des RC-SM-16 gesteuert werden. Das Proportionalsignal welches vom Empfänger kommt wird dabei 1:1 zum Servo weitergeleitet. Damit kann z.B. eine lenkbare Achse gesteuert werden. Dieser Proportionalkanal des Schaltmoduls ist jedoch dann nur für die Steuerung des Servos zuständig und kann...
- Seite 54 Konfiguration - Funktions-Sequenzen Mit Hilfe der Funktions-Sequenzen können zeitlich gesteuerte Abläufe von nahezu allen Funktionen (siehe Seite 13) des RC-SM-16 realisiert werden. Jeder Funktions-Sequenz kann eine beliebige Bezeichnung vergeben werden. Eine Funktions-Sequenz kann aus bis zu 36 Schritten bestehen. In jedem Schritt wird bestimmt, welche Funktion geschaltet werden soll und ob diese Funktion ein- oder ausgeschaltet werden soll.
- Seite 55 Schaltmodul RC-SM-16 Mehrere Funktions-Sequenzen können gleichzeitig ablaufen. Es ist auch möglich eine Funktions-Sequenz aus einer anderen Funktions-Sequenz heraus zu starten. Durch Klicken mit der rechten Maustaste in die Tabelle, bieten sich folgende Funktionen: Schritt löschen Löscht den Schritt, auf den mit der rechten Maustaste geklickt wurde.
- Seite 56 Schaltmodul RC-SM-16 Konfiguration - Lichtmodul - Lichtmodul Motor Für die Steuerung des Motorausgangs der Lichtmodule LM-IR-16-4 LM-BT-16-4 gibt es 2 Möglichkeiten: 1. Motorausgang über Funktionen „hoch“ / „runter“ steuern: Hier kann der Motor über die beiden Funktionen „LM: Motor hoch“ und „LM: Motor runter“...
-
Seite 57: Übertragen Von Projektdaten Mit Dem Datenkabel K-Usb-2
Schaltmodul RC-SM-16 Übertragen des Projektes mit dem Datenkabel K-USB-2 Werden im RC-SM-16 Teacher Änderungen am Projekt vorgenommen, muss das Projekt mit dem Datenkabel K-USB-2 neu auf das Schaltmodul übertagen werden. Das Datenkabel wird auf die Stiftleiste X11 mit dem braunen Kabel nach untern (zum Platinenrand) aufgesteckt. -
Seite 58: Funktionen Am Schaltmodul Mit Hilfe Des Datenkabels Testen
Während der Steuerung der Funktionen mit dem Datenkabel, wird die Verbindung zu einem IR- oder BT-Lichtmodul im Auflieger immer wieder kurzzeitig unterbrochen! Diagnose Im RC-SM-16 Teacher ist eine Diagnosefunktion integriert, mit deren Hilfe verschiedene Funktionen des Schaltmoduls überprüft werden können. Das Diagnosefenster ist in verschiedene Bereiche unterteilt: Proportionalkanäle, Servo-Ausgänge, Lichtmodul, Ausgänge, Diverses und Nautic-Modus. - Seite 59 Hier werden die Servoausgänge und er Motorausgang des Lichtmoduls angezeigt. Ausgänge Hier werden die 16 Schalt-Ausgänge des RC-SM-16 angezeigt. Jeder eingeschaltete Ausgang wird durch einen grünen Kreis angezeigt. Wird der "Test" aktiviert, werden alle 16 Ausgänge nacheinander (als ein Lauflicht) immer kurz eingeschaltet.
-
Seite 60: Firmwareupdate
Firmwareupdate Im RC-SM-16 Teacher ist immer die passende Firmware für das Schaltmodul integriert. Gibt es ein Update für den RC-SM-16 Teacher, wird auch immer eine neue Firmware für das Schaltmodul geladen. Das Firmwareupdate kann entweder manuell gestartet werden oder es erfolgt eine automatische Benachrichtigung des RC-SM-16 Teacher, sobald eine neue Firmware verfügbar ist und bietet das Update an. - Seite 61 Schaltmodul RC-SM-16 Hinweis zur Entsorgung: Ausgediente Elektro- und Elektronikgeräte enthalten zahlreiche wertvolle Ressourcen, darunter Edelmetalle und kritische Rohstoffe. Eine hohe Sammel- und Recyclingquote sowie die Rückführung dieser Materialien in den Produktionskreislauf zählen zu den zentralen Zielen einer umweltgerechten und nachhaltigen Entsorgung.
