D

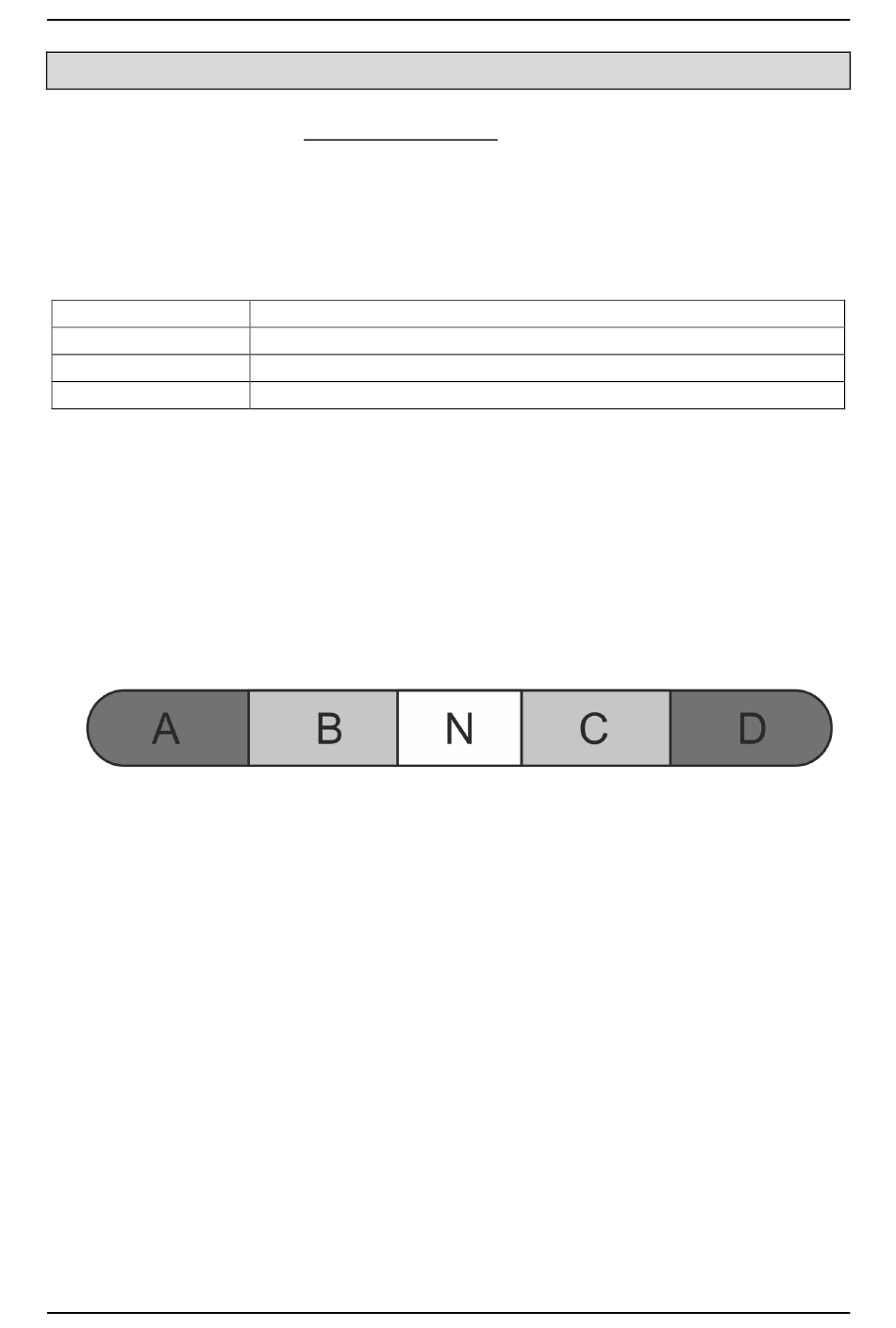

Modus 4: 4-fach tastend über die Bereiche A, B, C, D
Für diesen Modus wird ein proportionaler Geber am Sender benötigt, da hier auch
die Zwischenbereiche B und C ausgewertet werden.
Wird der Geber in einen Bereich gebracht, schaltet der entsprechende Ausgang ein
und bleibt so lange ein, wie auch der Geber in diesem Bereich ist. Wird der Bereich
verlassen, schaltet der Ausgang wieder aus.
In Bereich A:
In Bereich B:
In Bereich C:
In Bereich D:
Die Bereiche B und C haben hier eine Verzögerung von 1 Sekunde, damit diese
Bereiche nicht unbeabsichtigt ausgelöst werden, wenn der Geber von Neutral (N)
über die Zwischenbereiche (B und C), in die äußeren Bereiche (A und D) gebracht
wird.
In diesem Modus können aufgrund der Schaltweise, keine 2 oder mehr Ausgänge
gleichzeitig eingeschaltet werden.
Ausgang 1
2,0 ms
12
Ausgang 1
schaltet ein (tastend)
Ausgang 2
schaltet ein (tastend)
Ausgang 3
schaltet ein (tastend)
Ausgang 4
schaltet ein (tastend)
Ausgang 2
1,8 ms
1,6 ms
BEIER-Electronic
Schaltmodul RC-SM-4
Ausgang 3
1,4 ms
1,2 ms
Ausgang 4
1,0 ms
22.09.2020
