28/40
Bosch Rexroth AG

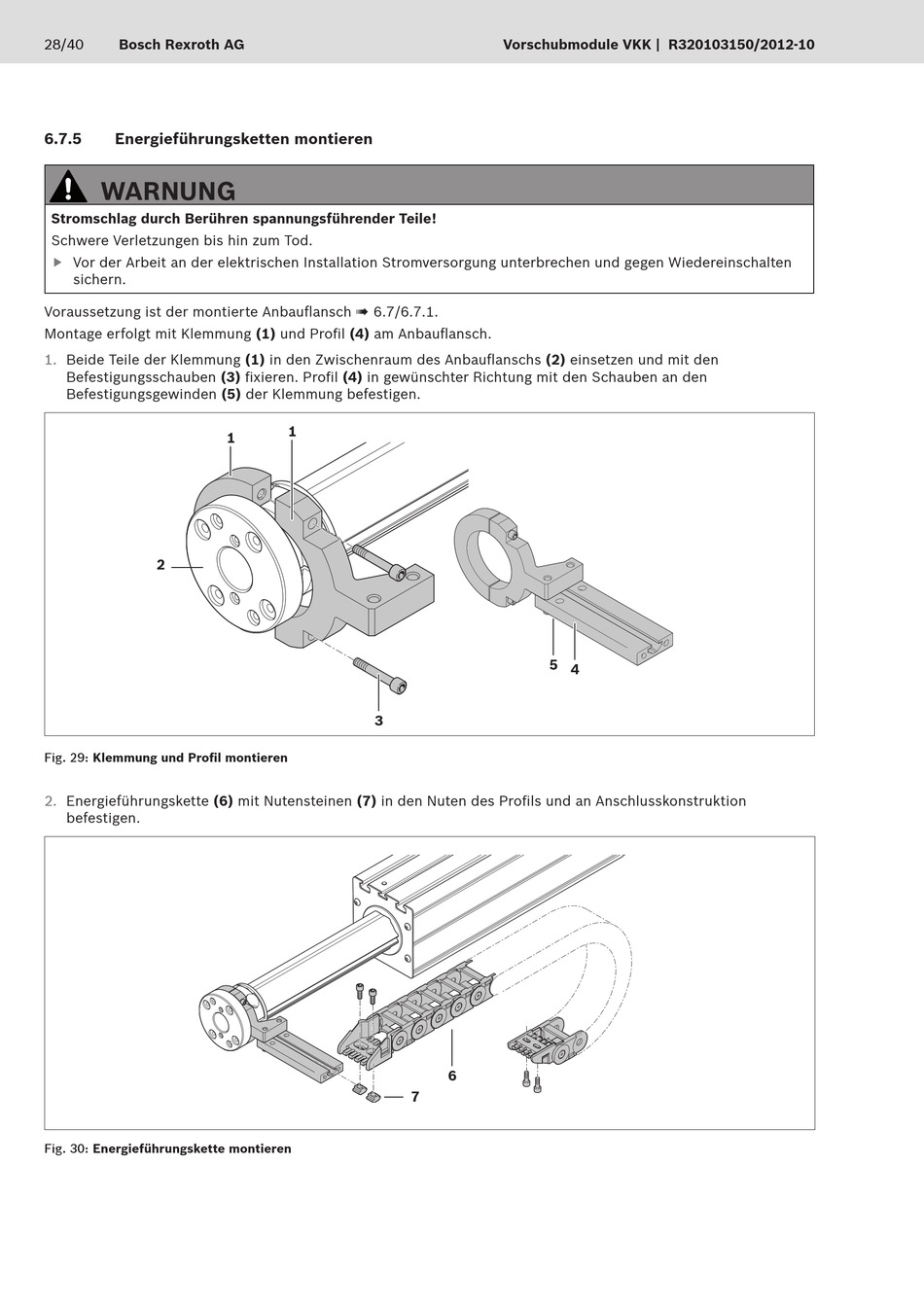

6.7.5
Energieführungsketten montieren
WARNUNG
Stromschlag durch Berühren spannungsführender Teile!
Schwere Verletzungen bis hin zum Tod.
Vor der Arbeit an der elektrischen Installation Stromversorgung unterbrechen und gegen Wiedereinschalten
f
sichern.
Voraussetzung ist der montierte Anbauflansch ! 6.7/6.7.1.
Montage erfolgt mit Klemmung (1) und Profil (4) am Anbauflansch.
1.
Beide Teile der Klemmung (1) in den Zwischenraum des Anbauflanschs (2) einsetzen und mit den
Befestigungsschauben (3) fixieren. Profil (4) in gewünschter Richtung mit den Schauben an den
Befestigungsgewinden (5) der Klemmung befestigen.
2
Fig. 29: Klemmung und Profil montieren
2.
Energieführungskette (6) mit Nutensteinen (7) in den Nuten des Profils und an Anschlusskonstruktion
befestigen.
Fig. 30: Energieführungskette montieren
1
1
3
Vorschubmodule VKK | R320103150/2012-10
5
4
6
7
