12/40
Bosch Rexroth AG

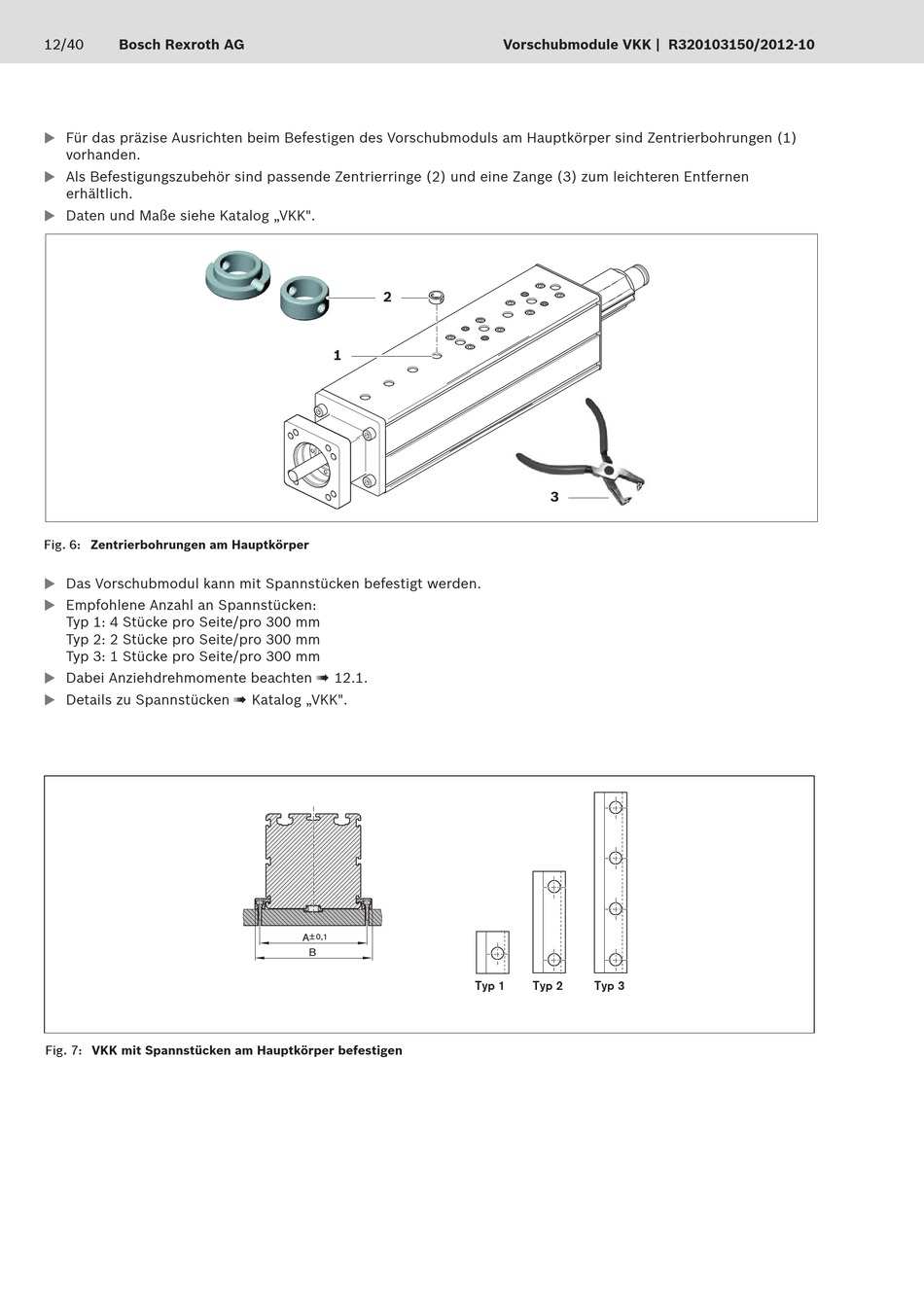

Für das präzise Ausrichten beim Befestigen des Vorschubmoduls am Hauptkörper sind Zentrierbohrungen (1)
X
vorhanden.
Als Befestigungszubehör sind passende Zentrierringe (2) und eine Zange (3) zum leichteren Entfernen
X
erhältlich.
Daten und Maße siehe Katalog „VKK".
X
Fig. 6: Zentrierbohrungen am Hauptkörper
Das Vorschubmodul kann mit Spannstücken befestigt werden.
X
Empfohlene Anzahl an Spannstücken:
X
Typ 1: 4 Stücke pro Seite/pro 300 mm
Typ 2: 2 Stücke pro Seite/pro 300 mm
Typ 3: 1 Stücke pro Seite/pro 300 mm
Dabei Anziehdrehmomente beachten ! 12.1.
X
Details zu Spannstücken ! Katalog „VKK".
X
Fig. 7: VKK mit Spannstücken am Hauptkörper befestigen
2
1
A
± 0,1
B
Typ 1
Vorschubmodule VKK | R320103150/2012-10
3
Typ 2
Typ 3
