MULTIFUNKTIONS-LC-ANZEIGE UND NAVIGATION MIT MENÜS
Die LC-Anzeige hat maximal drei Zeilen und ist in drei verschiedene Menüs gruppiert, um die bestmögliche Lösung für die
Verwendung bei der Einrichtung, Installation und Konfiguration zu bieten. Die verschiedenen Menüs ermöglichen den Zugriff
auf alle Daten, die zur Überwachung und Wartung des FNet-Systems erforderlich sind.
• Zeigt an, dass der FNet Koordinator sich derzeit in der Installationsphase befindet und das mindestens ein
Endpunkt bereits im Netzwerk installiert wurde. Es bedeutet, dass die Installationsphase noch nicht abgeschlos-
sen wurde und dass der Schritt « Aufbau/Synchronisation des Netzwerks » noch durchgeführt werden muss.
• Zeigt den letzten GPRS-Signalpegel an. Er wird nach jeder GPRS-Verbindung aktualisiert. Falls die GPRS-
Verbindung aufgrund fehlenden Signals fehlschlägt, wird das Symbol nicht angezeigt. Ein blinkender Balken weist
auf ein sehr schwaches GPRS-Signal hin. Ein einziger Balken steht für ein schwaches GPRS-Signal, drei Balken
zeigen ein sehr gutes Signal an.
• Zeigt an, dass der Koordinator mit der GPRS-Modemoption ausgestattet ist
• Zeigt an, dass der Koordinator nicht mit 110V...230 V Wechselspannung - 50/60Hz versorgt ist
• Zeigt an, dass der Koordinator eine Aufgabe im entsprechenden Menü ausführt.

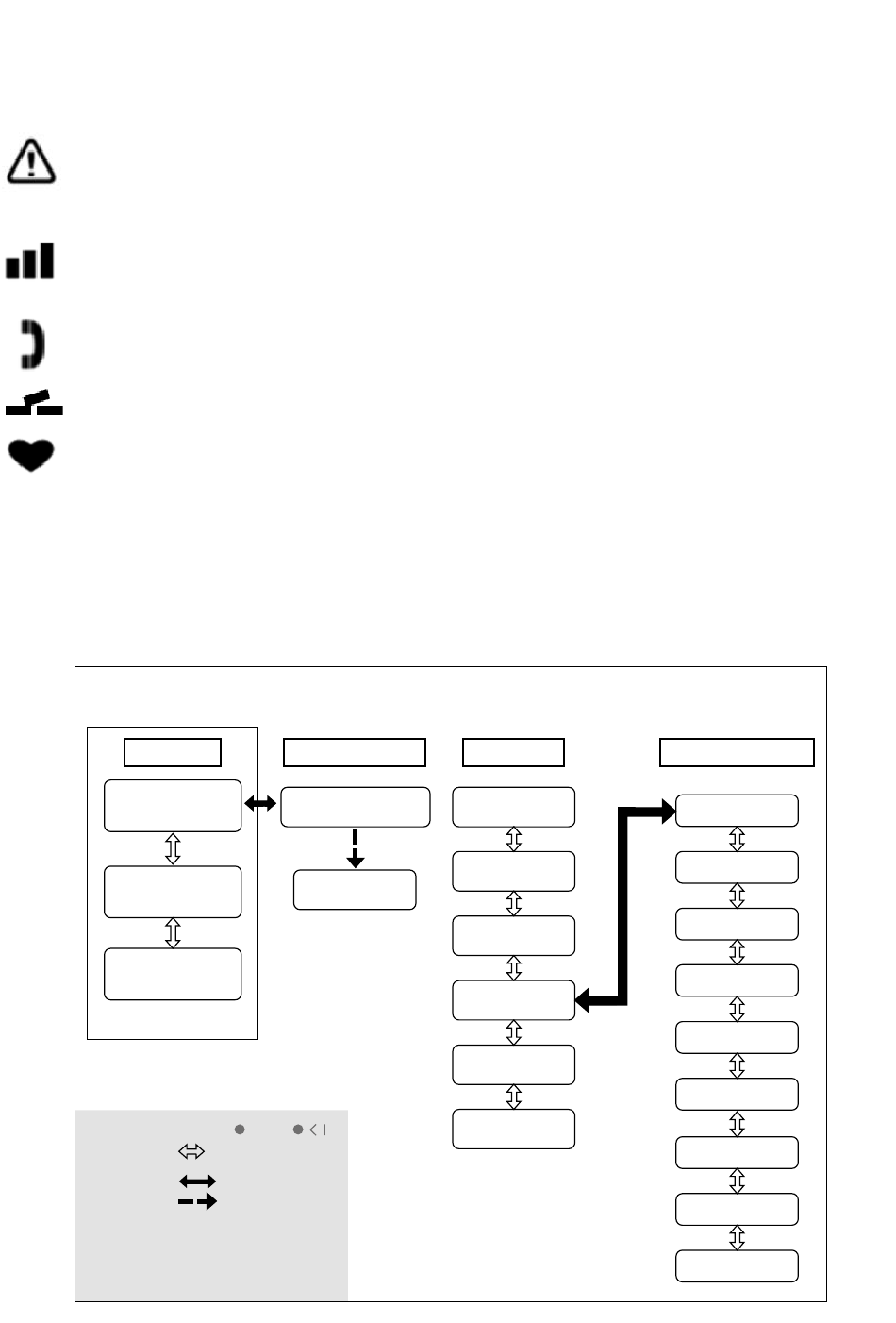

Das folgende Diagramm zeigt die verfügbaren LC-Anzeigen und die entsprechende Navigation in den verschiedenen
Menüs des Koordinators.
SCREEN NAVIGATION ON FNET COORDINATOR
Start Menü
Inbetriebnahme
Test GPRS**
Information
Kurzes Drücken:
Langes Drücken:
Automatisch:
* : Funktion nur im normalen Betrieb wählbar
** : Funktion nur mit installiertem GPRS-Board wählbar
Time out:
- generell nach ca. 2 Minuten
- In Install MIU / Scan MIU nach ca. 5 Stunden
Datum & Zeit Menü
YYYY/MM/DD hh:mm:ss
2016/05/26
00:02:08
Search others FNet
(ESC)
Hoch
Runter
ESC
ENTER
Hauptmenü
Koppeln Router/s
Scan Router/s link
Installiere MIU
Build Netzwerk
Wartungsmenü
Koordinator Info
Wartungsmenü
FNet
Installation Report
Installation
Knotenreport
Netzwerk sperren*
Netzwerk entsperren*
Test GPRS**
Datum/Zeit einstellen
Scan anderen FNet
Scan MIU
Batterietausch
