Badewannenlifter Orca / Orca F / Orca XL

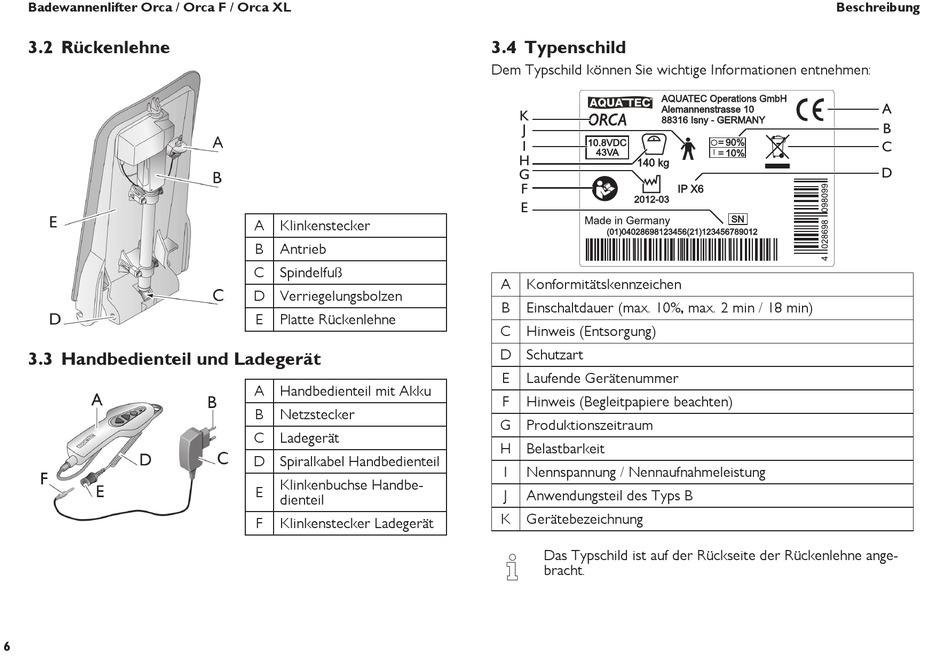

3.2 Rückenlehne
3.3 Handbedienteil und Ladegerät
6
A Klinkenstecker
B Antrieb
C Spindelfuß
D Verriegelungsbolzen
E Platte Rückenlehne
A Handbedienteil mit Akku
B Netzstecker
C Ladegerät
D Spiralkabel Handbedienteil
Klinkenbuchse Handbe-
E
dienteil
F Klinkenstecker Ladegerät

3.4 Typenschild

Dem Typschild können Sie wichtige Informationen entnehmen:
K
J
I
H
G
F
E
A Konformitätskennzeichen
B Einschaltdauer (max. 10%, max. 2 min / 18 min)
C Hinweis (Entsorgung)
D Schutzart
E Laufende Gerätenummer
F Hinweis (Begleitpapiere beachten)
G Produktionszeitraum
H Belastbarkeit
I Nennspannung / Nennaufnahmeleistung
J Anwendungsteil des Typs B
K Gerätebezeichnung
Das Typschild ist auf der Rückseite der Rückenlehne ange-
i
bracht.
Beschreibung
A
B
C
D
