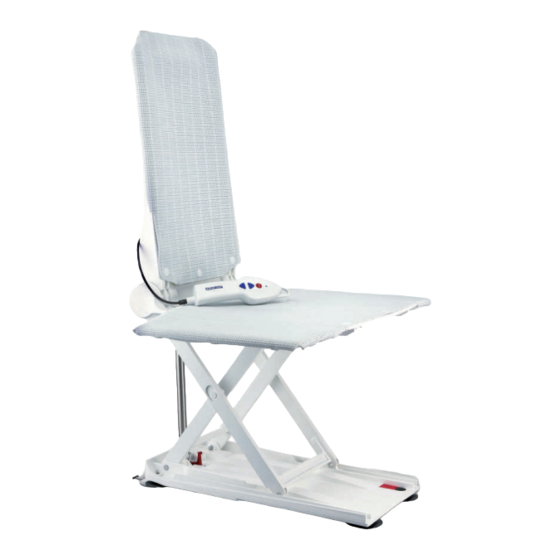

Aquatec Orca Gebrauchsanweisung
Badewannenlifter
Vorschau ausblenden
Andere Handbücher für Orca:
- Gebrauchsanweisung (149 Seiten) ,
- Gebrauchsanweisung (12 Seiten) ,
- Gebrauchsanweisung (12 Seiten)
Inhaltsverzeichnis
Werbung
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Aquatec Orca
Inhaltszusammenfassung für Aquatec Orca

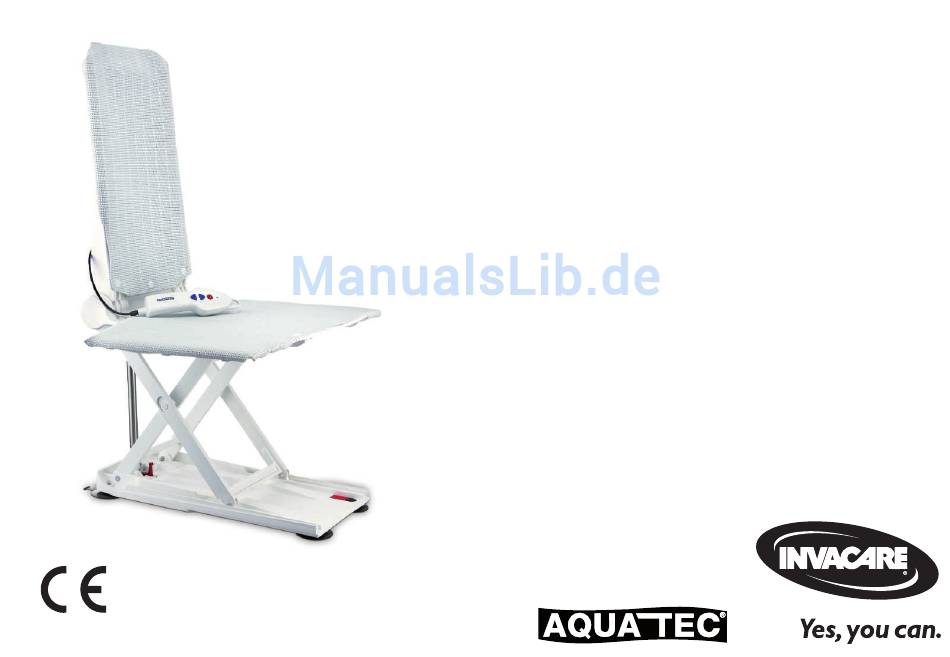

- Seite 1 Aquatec® Orca / Orca F / Orca XL Badewannenlifter Gebrauchsanweisung Diese Gebrauchsanweisung muss dem Benutzer des Produktes übergeben werden. Lesen Sie bitte vor der Verwendung des Produktes diese Gebrauchsanweisung und bewahren Sie diese gut auf, um später nochmals darin nachzulesen.
- Seite 2 Es wurde alles daran gesetzt, dass sich der Inhalt dieser Publikation zum Zeitpunkt der Druck- legung auf dem neuesten Stand befindet. Im Rahmen der fortlaufenden Verbesserungen der Produkte behält sich die AQUATEC Operations GmbH das Recht vor, jederzeit Änderungen an den präsentierten Modellen vorzunehmen. Diese Änderungen werden den AQUATEC®- Händlern umgehend mitgeteilt.
-
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis deutsch Allgemeines Transport Allgemeine Informationen Sicherheitsinformationen Symbole Wartung Garantie Wartung und Inspektion Bestimmungsgemäße Verwendung Reinigung und Desinfektion Nach dem Gebrauch Produktlebensdauer Sicherheit Lagerung Sicherheitsinformationen Wiederverwendung Sicherheitsinformationen zur Entsorgung elektromagnetischen Verträglichkeit Störungen beheben Beschreibung Störungen erkennen und beheben Sitz Technische Daten Rückenlehne 10.1 Abmessungen und Gewicht... -
Seite 4: Allgemeines
Badewannenlifter Orca / Orca F / Orca XL Allgemeines Allgemeines 1.3 Garantie Wir gewähren für das Produkt eine Herstellergarantie gemäß unseren 1.1 Allgemeine Informationen Allgemeinen Geschäftsbedingungen. Garantieansprüche können aus- In dieser Gebrauchsanweisung finden Sie Informationen und Hinweise schließlich über den jeweiligen Fachhändler geltend gemacht werden. -
Seite 5: Sicherheit
Sicherheit Badewannenlifter Orca / Orca F / Orca XL Sicherheit Beschreibung 2.1 Sicherheitsinformationen Im Lieferumfang des Aquatec®Orca / Orca F / Orca XL sind folgende Teile enthalten: WARNUNG Verletzungsgefahr 3.1 Sitz ▸ Defektes Produkt nicht verwenden. ▸ Bei Funktionsstörungen unverzüglich einen Fachhändler kontaktieren. -
Seite 6: Rückenlehne
Badewannenlifter Orca / Orca F / Orca XL Beschreibung 3.2 Rückenlehne 3.4 Typenschild Dem Typschild können Sie wichtige Informationen entnehmen: Klinkenstecker Antrieb C Spindelfuß Konformitätskennzeichen D Verriegelungsbolzen Einschaltdauer (max. 10%, max. 2 min / 18 min) Platte Rückenlehne C Hinweis (Entsorgung) D Schutzart 3.3 Handbedienteil und Ladegerät... -
Seite 7: Einrichtung Und Installation
Einrichtung und Installation Badewannenlifter Orca / Orca F / Orca XL Einrichtung und Installation ≥ 800 mm A Wannenlänge unten 4.1 Sicherheitsinformationen Wannenbreite 280 - 600 mm WICHTIG unten (innen) ▸ Vor der Inbetriebnahme die Teile auf Transportschäden ≥ 430 mm C Wannenbreite prüfen und ggf. -
Seite 8: Badewannenlifter Abbauen
Badewannenlifter Orca / Orca F / Orca XL Einrichtung und Installation 1. Den Sitz (B) auf den Boden der leeren Badewanne stellen. Darauf 4. Die Rückenlehne mittig am Kopfende langsam bis in Endstellung achten, dass die Spindelfußaufnahme (C) dabei zum Badewannen- anheben. -
Seite 9: Akku Laden
Einrichtung und Installation Badewannenlifter Orca / Orca F / Orca XL WICHTIG ▸ Bei montierten Höhenadaptern (optional), die vorderen Sauger ebenfalls durch Ziehen an ihren Laschen lösen. 9. Den Sitz aus der Badewanne herausheben. 10. Alle Teile des Badewannenlifters sorgfältig verstauen. -
Seite 10: Benutzen
2. Den Netzstecker (B) des Ladegerätes in eine Steckdose stecken. Bei vollständig geladenem Akku können beim ORCA und ORCA F bei 140 kg Last 5 Badevorgänge ausgeführt werden. Die rote Kontroll-Leuchte (G) am Handbedienteil erlischt, wenn Beim ORCA XL bei 170 kg Last können 4 Badevorgänge der Akku vollständig geladen ist. -
Seite 11: Baden
Benutzen Badewannenlifter Orca / Orca F / Orca XL 2. Die Auf-Taste am Handbedienteil loslassen. 5.3 Baden Der Badewannenlifter stoppt in der aktuellen Position. WARNUNG Rutschgefahr! Badewannenlifter senken Der Badewannenlifter kann durch schlecht haftende Sauger wegrutschen. WICHTIG ▸ Vor der Benutzung den rutschsicheren und kippsicheren Ist der Sitz bereits abgesenkt, senkt sich die Rückenlehne nach... -
Seite 12: 6 Transport
Badewannenlifter Orca / Orca F / Orca XL Transport Wartung 7. Bei richtiger Sitzposition durch Drücken und gedrückt Halten der Ab-Taste (D) den Sitz in die Badewanne absenken. 7.1 Wartung und Inspektion Wenn der Sitz die tiefste Position erreicht hat, besteht die Bei Einhaltung der oben aufgeführten Reinigungs- und Sicherheitshin-... -
Seite 13: 8 Nach Dem Gebrauch
Nach dem Gebrauch Badewannenlifter Orca / Orca F / Orca XL Nach dem Gebrauch Sitz und Rückenlehne reinigen VORSICHT Klemmgefahr 8.1 Lagerung ▸ Beim Reinigen auf die Bewegung der Hubscheren achten WICHTIG Beschädigungsgefahr und in diesem Bereich besonders vorsichtig vorgehen. -
Seite 14: 9 Störungen Beheben
Badewannenlifter Orca / Orca F / Orca XL Störungen beheben Störungen beheben 9.1 Störungen erkennen und beheben Die folgende Tabelle gibt Ihnen Hinweise auf Störungen und deren mögliche Ursachen. Können Sie die Störung anhand der genannten Abhilfen nicht beseitigen, wenden Sie sich bitte direkt an Ihren Fachhändler. -
Seite 15: 10 Technische Daten
Technische Daten Badewannenlifter Orca / Orca F / Orca XL 10 Technische Daten 10.2 Elektronische Daten 10.1 Abmessungen und Gewicht Betätigungskraft für d. Tasten des Handbedienteils < 5 N Betriebsspannung Handbedienteil 10,8 V DC Gesamtlänge in der niedrigsten Position 920 mm... -
Seite 16: Österreich
/ www.invacare.ch AQUATEC Operations GmbH Alemannenstraße 10, D-88316 Isny Tel: (49) (0)75 62 7 00 0 Fax: (49) (0)75 62 7 00 66 kontakt@invacare.com / www.invacare.de ©2012, AQUATEC Operations GmbH, D-88316 Isny, all rights reserved. Art. Nr. 16451-01 / 2012-05...
