Installationsverfahren
1
I

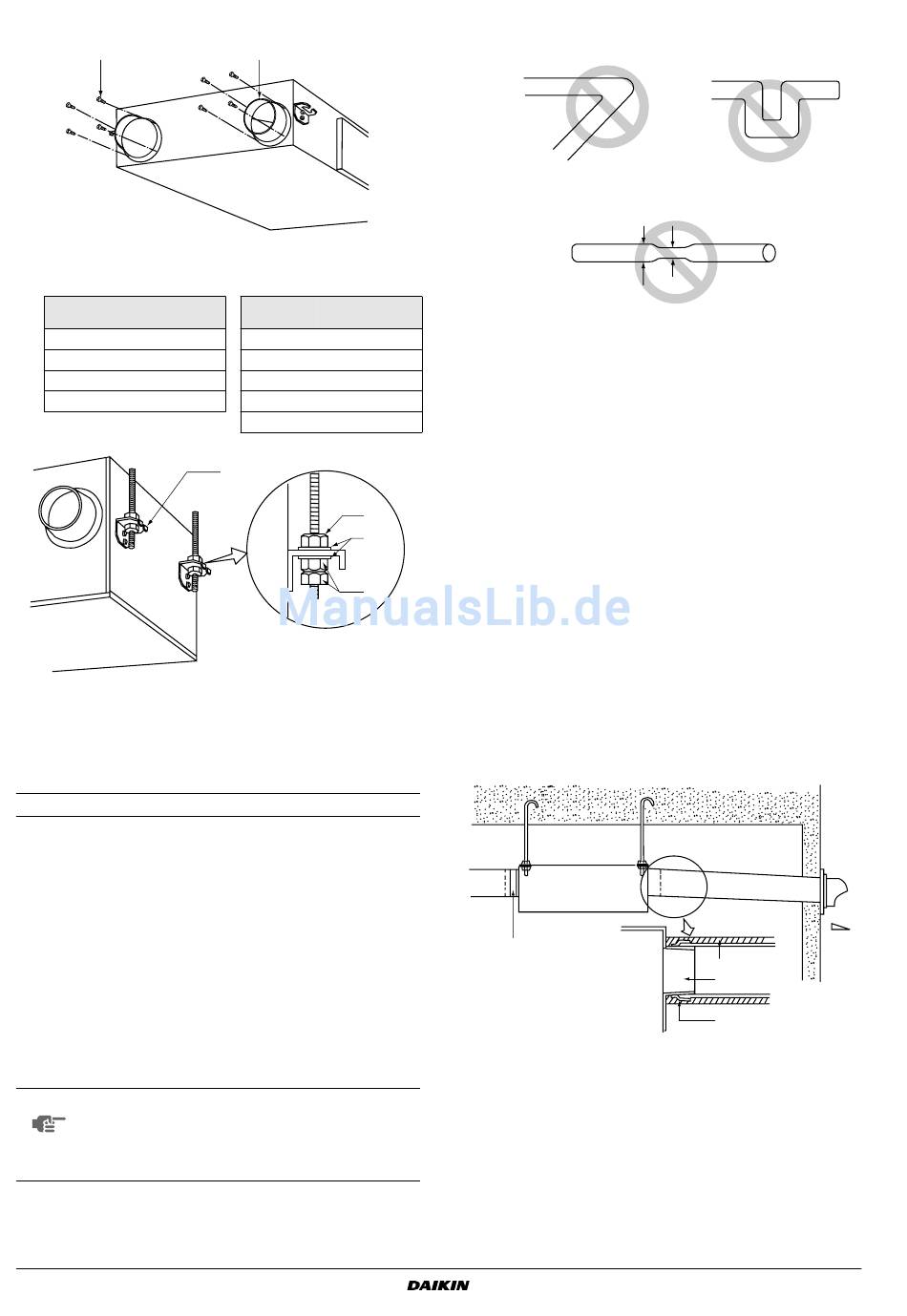

Einbau der Leitungsverbindungen
Bringen Sie die mitgelieferten Leitungsverbindungen mit den
Schrauben an (Zubehör).
Schrauben im
Lieferumfang
VAM150 16
VAM250 16
VAM350 16
VAM500 16
1 Deckenmontagehänger
2 Mutter
3 Unterlegsscheibe
4 Doppelt
Installation des HRV
I
Installieren Sie zunächst den Ankerbolzen (M10 bis 12).
Führen Sie den Metallmontageträger durch den Ankerbolzen,
und befestigen Sie den Ankerbolzen mit Unterlegscheibe und
Mutter.
(Prüfen Sie vor der Installation nach, ob sich noch Fremdkörper
wie Kunststoff oder Pappe im Ventilatorgehäuse befinden.)
I
Der Metallmontageträger
angebracht.
Ist der Ankerbolzen zu lang, bringen Sie ihn am Boden der
Einheit an.
(Vergessen Sie nicht, die entfernte Montageschraube oben
anzubringen, um ein Austreten von Luft zu verhindern.)
Installieren Sie das Typenschild mit Warnhinweisen für die
Kanäle korrekt an der Innenseite (SA·RA) und an der
Außenseite (EA·OA).
HINWEIS Entfernen Sie die zwei Befestigungsträger für den
Transport, wenn sie bei den Installationsarbeiten
stören. (Vergessen
Montageschraube auf der Körperseite anzubringen,
um ein Austreten von Luft zu verhindern.)
Installationsanleitung
3
2
Schrauben im
Lieferumfang
VAM650 24
VAM800 24
VAM1000 24
VAM1500 24
VAM2000 24
1
2
3
4
wird über der Standardeinheit
Sie nicht, die entfernte

Kanalverbindung

Installieren Sie die Leitungen nicht wie unten dargestellt
Extreme Biegung
Biegen Sie die leitung nicht um
mehr als 90°
Verringern des Durchmessers der anzuschließenden Leitung.
(Verringern Sie den Leitungsdurchmesser nicht in der Mitte.)
1 Der Minimalradius von Biegungen für flexible Rohrleitungen ist
wie folgt:
300 mm Leitung: 200 mm Durchmesser
375 mm Leitung: 250 mm Durchmesser
2 Wickeln Sie Aluminiumband
Kanalverbindungsflansch und Leitung verbunden sind, um das
Austreten von Luft zu vermeiden.
3 Installieren Sie die Öffnung des Innenlufteinlaßes so weit wie
möglich von der Öffnung des Auslaßansaugs entfernt.
4 Verwenden Sie den für das Modell der Einheit geeigneten Kanal
(siehe Zeichnung).
5 Installieren Sie die zwei Außenkanäle nach unten gerichtet
(Neigung von 1/50 oder mehr), um das Eindringen von
Regenwasser zu verhindern. Isolieren Sie außerdem beide
Kanäle, um Taubildung zu vermeiden (Material: Glaswolle mit
einer Stärke von 25 mm).
6 Sind Temperatur und Feuchtigkeit im Deckeninneren immer
hoch, muß ein Belüftungssystem im Inneren der Decke
installiert werden.
7 Isolieren Sie den Kanal und die Wand elektrisch, wenn eine
Metall-Leitung durch das Metallgitter und das Drahtgitter oder
die Metallauskleidung einer aus Holz errichteten Wand geführt
werden soll.
HRV
1
1 Aluminiumband (bauseitig)
2 Isolierstoff (bauseitig)
3 Schacht-Verbindungsflansch (Sonderzubehör)
4 Neigung: über 1/50
Mehrfache Biegungen
um den Abschnitt, wenn
4
2
3
1
VAM150+250FC
Gesamt-Wärmetauscher
HRV (Wärmerückgewinnungslüftung)
4P415946-1 – 2015.08
