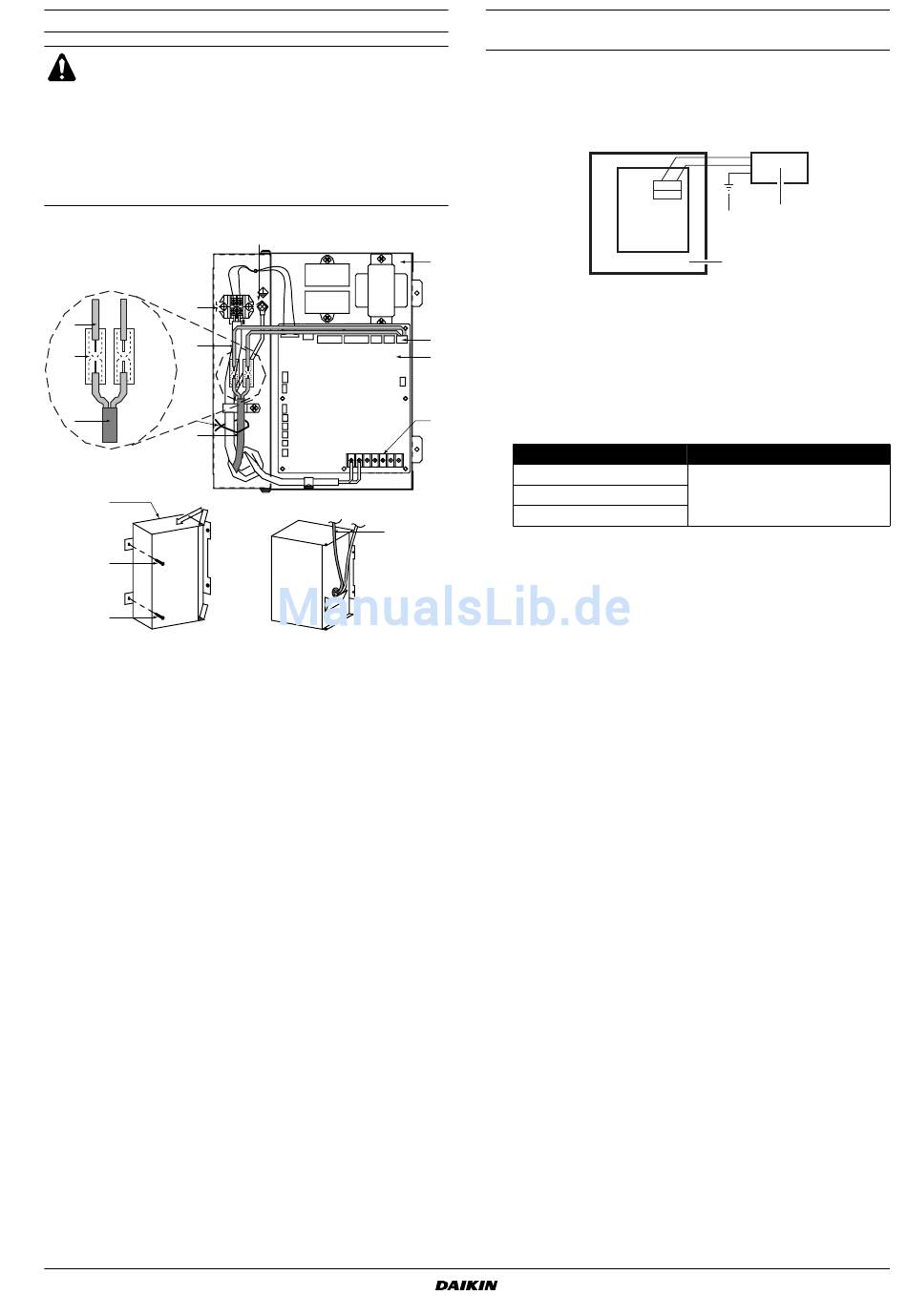

Öffnen des Schaltkastens
ACHTUNG
Achten Sie darauf, daß vor der Öffnung der Abdeckung die
Haupteinheiten und alle anderen Geräte, die an die
Haupteinheit angeschlossen sind, ausgeschaltet werden.
I
Entfernen Sie die Schrauben, mit denen der Deckel
befestigt ist, und öffnen Sie den Schaltkasten.
I
Sichern Sie das Stromkabel und die Steuerleitungen
mit einer Klammer, siehe folgende Abbidungen.
6
10
10
11
13
12
12
1
4
4
1 Basis der elektrischen Teile
2 Bedruckte Schalttafel
3 Abdeckung des elektrischen Gehäuses
4 Sicherungsschraube
5 Erdungsanschluß
6 Anschlußtafel
7 Übertragungsverdrahtungs-Anschlußtafel
8 Schieben
9 X15A-Anschluss
10 Kabelsatz zum Anschließen der zusätzlichen Außenklappe
(mitgeliefertes Zubehör)
11 Isolierte Zylinderkabelmuffe (0,75 mm
12 Doppeltes oder verstärktes isoliertes, biegsames Kabel
2
(0,75 mm ) zur Stromversorgung der Außenklappe (bauseitig)
13 Kabelbinder (bauseitig)
VAM150+250FC
Gesamt-Wärmetauscher
HRV (Wärmerückgewinnungslüftung)
4P415946-1 – 2015.08
5
PCB
12
2
) (bauseitig)
Erforderliche elektrische Anschlüsse für eine weitere
bauseitige Außenklappe
Die Außenklappe verhindert das Eindringen von Außenluft, wenn der
HRV abgeschaltet ist (siehe auch Abbildung 2, Punkt 19).
1. Die Leiterplatte der HRV-Haupteinheit steuert den HRV und
versorgt die Außenklappe mit Strom.
1
9
2
Die Quellenspannungsversorgung wird eingeschaltet, sobald
der HRV den Betrieb aufnimmt.
7
Sie wird unterbrochen, wenn der HRV wieder abgeschaltet wird.
Versorgungsspannung
220 V
230 V
240 V
2. Erforderliche elektrische Anschlüsse
Schließen Sie das eine Ende des Kabelsatzes an den X15A-
Anschluss auf der Leiterplatte an, und verbinden Sie das andere
Ende über die isolierte Zylinderkabelmuffe (0,75 mm
Kabel zur Außenklappe.
Achten Sie darauf, dass die Verkabelung nicht zu straff ist.
3. Erforderliche Einstellungen
Standardeinstellung
verwendet
Ändern Sie diese Standardeinstellung wie folgt mit Hilfe der
Fernbedienung,
Außenklappe zu konfigurieren.
• Betriebsart Nr.: 18 (Gruppensteuerung) oder 28 (individuelle
Steuerung)
• Einstellung für Schalter Nr.: 3
• Einstellung für Position Nr.: 03
X15A
2
3
PCB
1
1 HRV-Haupteinheit
2 Außenklappe
3 Erdung der Außenklappe, falls es
sich nicht um eine Konstruktion der
Klasse II handelt (EN60335-2-40)
Belastungskapazität
≤0,5 A
des X15A-Anschlusses:
um das System für den
2
) mit dem
Wird nicht
Betrieb der
Installationsanleitung
