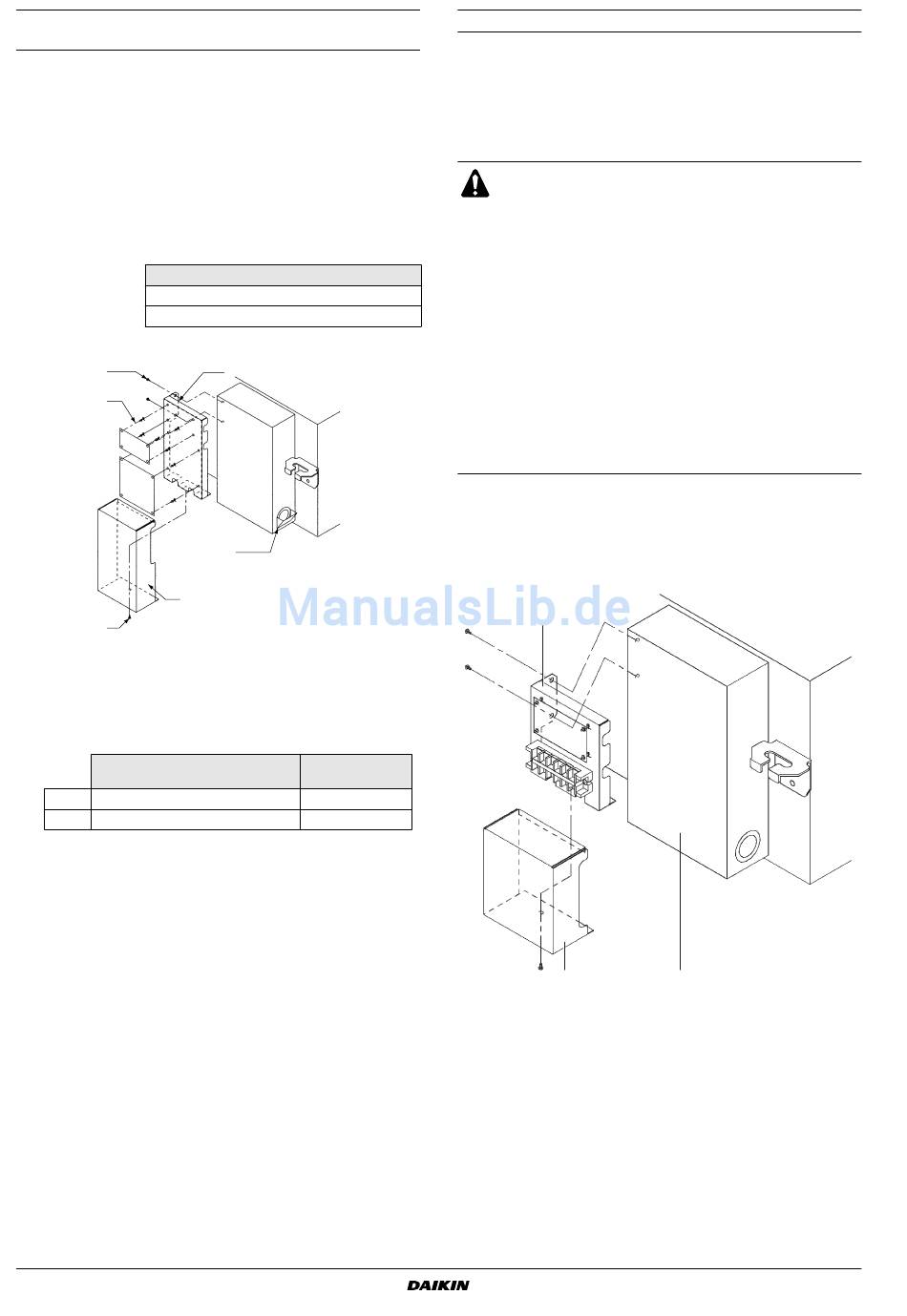

Einbau der als Zubehör erhältlichen Adapter-Schalttafel
(KRP2A61, KRP50-2)
Bei der Installation der als Zubehör erhältlichen Adapter-Schaltungs-
karte ist es erforderlich, den Befestigungskasten vorzubereiten
(KRP50-2A90).
1 Entfernen Sie die Abdeckung des elektrischen Gehäuses unter
Beachtung der in Abschnitt
Seite 8 beschriebenen Anleitung.
2 Entfernen Sie die Sicherungsschrauben, und bauen Sie die
Adapter-Schalttafel ein.
3 Nachdem die Kabel angeschlossen sind, bauen Sie die
Abdeckung des elektrischen Gehäuses wieder ein.
KRP50-2A90
Befestigungsschraube
Installation
3
2
A
B
4
3
1 Befestigungsplatte
2 PCB-Halterung (An PCB-Adapter angebracht)
3 Befestigungsschraube
4 Deckel
5 Schaltkasten
Verwendbarer Adapter
(Adapterbezeichnung)
A Adapter PCB für Befeuchter
B Adapter PCB für Fernbedienung
Installationsanleitung
9
"Öffnen des Schaltkastens" auf
Bauteile
3 pieces
Klemme 2 pieces
1
5
Bezeichnung
des Sets
KRP50-2
KRP2A1

Den optionalen Heizungsregler (BRP4A50) installieren

Liegt bei Betreiben der HRV-Einheiten die Außentemperatur bei oder
unter –10°C, verwenden Sie einen bauseitig bereitzustellenden
Vorwärmer, um die Außenluft vorzuwärmen.
Wird ein Vorwärmer benutzt (Anfangseinstellung erforderlich), dann
ist für eine EIN/AUS-Intervall-Steuerung
erforderlich.
VORSICHT
I
Bei der Installation
Heizungen, Sicherheitseinrichtungen und bei Fest-
legungen hinsichtlich des Installationsortes müssen
die Vorschriften und Standards eingehalten werden,
die im entsprechenden Land gelten.
I
Für die elektrische Heizung einen nicht entzündbaren
Kabelkanal verwenden. Aus Sicherheitsgründen muss
zwischen Heizung und HRV-Gerät ein Abstand von
≥2 m eingehalten werden.
I
Für die HRV-Einheiten
Heizungen unterschiedliche Schaltkreise und Haupt-
schalter verwenden.
I
Für Informationen über Anfangseinstellungen beim
Remote Controller
19(29)-8-04 in Kapitel
Seite 11.
Den Heizungsregler außerhalb des Schaltkastens der HRV-Einheit
installieren - siehe Abbildung unten.
Weitere Informationen zur Installation des optionalen BRP4A50-Kits
finden Sie in der Installationsanleitung, die zum Lieferumfang des
optionalen Kits gehört.
3 2
3 4
1 Schaltkasten
2 Heizungsregler
3 Befestigungsschraube
4 Abdeckung
das BRP4A50-Kit
und Wartung elektrischen
und die elektrischen
siehe 19(29)-8-03 oder
"Liste der Einstellungen" auf
1
VAM150+250FC
Gesamt-Wärmetauscher
HRV (Wärmerückgewinnungslüftung)
4P415946-1 – 2015.08
