MAXDATA PLATINUM Blade Server
�
�
��
��
��
��
�

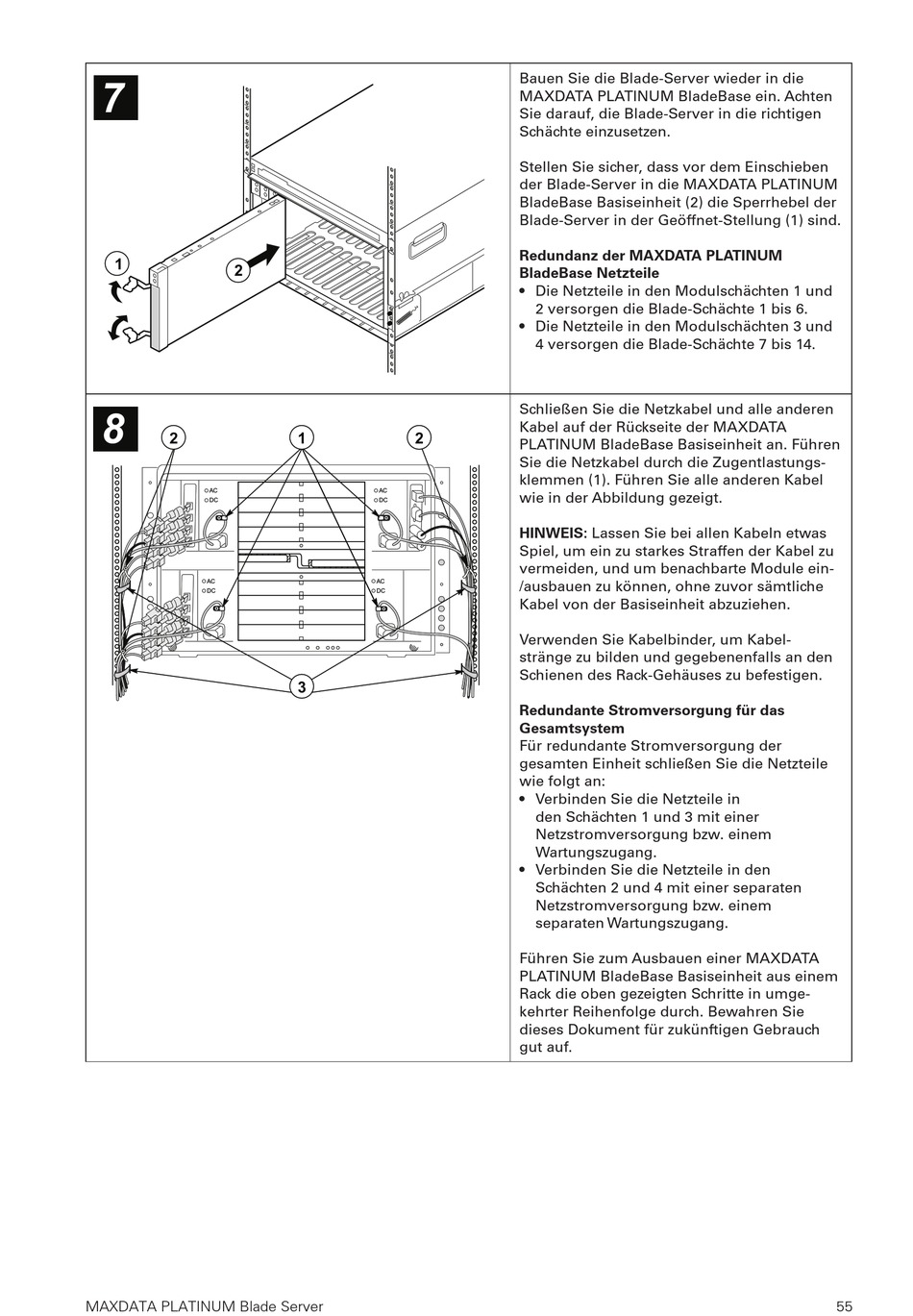

Bauen Sie die Blade-Server wieder in die
MAXDATA PLATINUM BladeBase ein. Achten
Sie darauf, die Blade-Server in die richtigen
Schächte einzusetzen.
Stellen Sie sicher, dass vor dem Einschieben
der Blade-Server in die MAXDATA PLATINUM
BladeBase Basiseinheit (2) die Sperrhebel der
Blade-Server in der Geöffnet-Stellung (1) sind.
Redundanz der MAXDATA PLATINUM
BladeBase Netzteile
• Die Netzteile in den Modulschächten 1 und
2 versorgen die Blade-Schächte 1 bis 6.
• Die Netzteile in den Modulschächten 3 und
4 versorgen die Blade-Schächte 7 bis 14.
Schließen Sie die Netzkabel und alle anderen
Kabel auf der Rückseite der MAXDATA
PLATINUM BladeBase Basiseinheit an. Führen
Sie die Netzkabel durch die Zugentlastungs-
klemmen (1). Führen Sie alle anderen Kabel
wie in der Abbildung gezeigt.
HINWEIS: Lassen Sie bei allen Kabeln etwas
Spiel, um ein zu starkes Straffen der Kabel zu
vermeiden, und um benachbarte Module ein-
/ausbauen zu können, ohne zuvor sämtliche
Kabel von der Basiseinheit abzuziehen.
Verwenden Sie Kabelbinder, um Kabel-
stränge zu bilden und gegebenenfalls an den
Schienen des Rack-Gehäuses zu befestigen.
Redundante Stromversorgung für das
Gesamtsystem
Für redundante Stromversorgung der
gesamten Einheit schließen Sie die Netzteile
wie folgt an:
• Verbinden Sie die Netzteile in
den Schächten 1 und 3 mit einer
Netzstromversorgung bzw. einem
Wartungszugang.
• Verbinden Sie die Netzteile in den
Schächten 2 und 4 mit einer separaten
Netzstromversorgung bzw. einem
separaten Wartungszugang.
Führen Sie zum Ausbauen einer MAXDATA
PLATINUM BladeBase Basiseinheit aus einem
Rack die oben gezeigten Schritte in umge-
kehrter Reihenfolge durch. Bewahren Sie
dieses Dokument für zukünftigen Gebrauch
gut auf.
